如果多个图形之间形状相同，且分布有一定的规律，则可先绘制一个对象，然后用阵列命令复制其他对象。
通过命令行输入“Array”，按<Enter>键，命令行提示如下。
命令：ARRAY
选择对象：（选择要阵列的对象）
……
选择对象：↙（按<Enter>键，结束选择对象）
输入阵列类型[矩形（R）/路径（PA）/极轴（PO）]<矩形>：（选择要阵列的类型，默认是矩形阵列）
AutoCAD 2012提供了全新的阵列命令，包括矩形阵列、环形阵列和路径阵列。
1.矩形阵列
矩形阵列是以控制行数、列数以及行和列之间的距离或添加倾斜角度的方式，使选取的阵列对象以矩形的方式进行阵列复制，从而创建出源对象的多个副本对象。
（1）调用命令方式
·下拉菜单：修改→阵列→矩形阵列。
·命令：Arrayrect。
（2）功能
以行、列的方式将选择的对象进行多重复制。
（3）操作过程
调用该命令后，命令行提示如下。
命令：_arrayrect （矩形阵列命令）
选择对象： （选择要阵列的图形对象）
……
选择对象： （按<Enter>键，结束选择对象）
类型=矩形 关联=是 （说明当前阵列类型）
为项目数指定对角点或[基点（B）/角度（A）/计数（C）]<计数>： （通过移动光标拉出矩形对角线，
确定阵列的行数及列数，如图6-16所示）
指定对角点以间隔项目或[间距（S）]<间距>： （通过移动光标拉出矩形对角线，确定阵列的
行间距及列间距，如图6-17所示）
按Enter键接受或[关联（AS）/基点（B）/行（R）/列（C）/层（L）/退出（X）]<退出>：↙

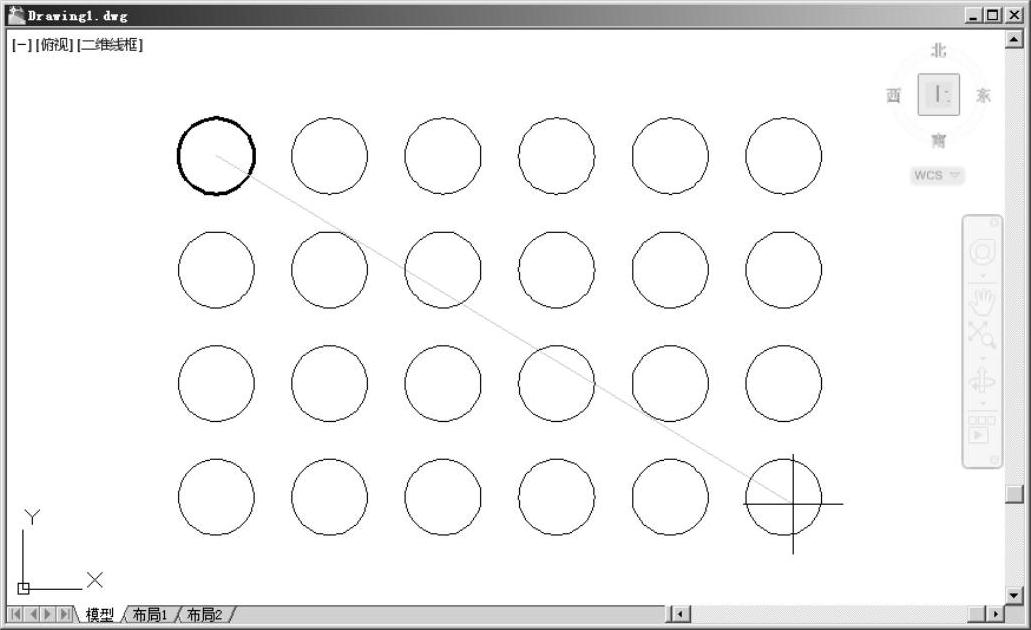

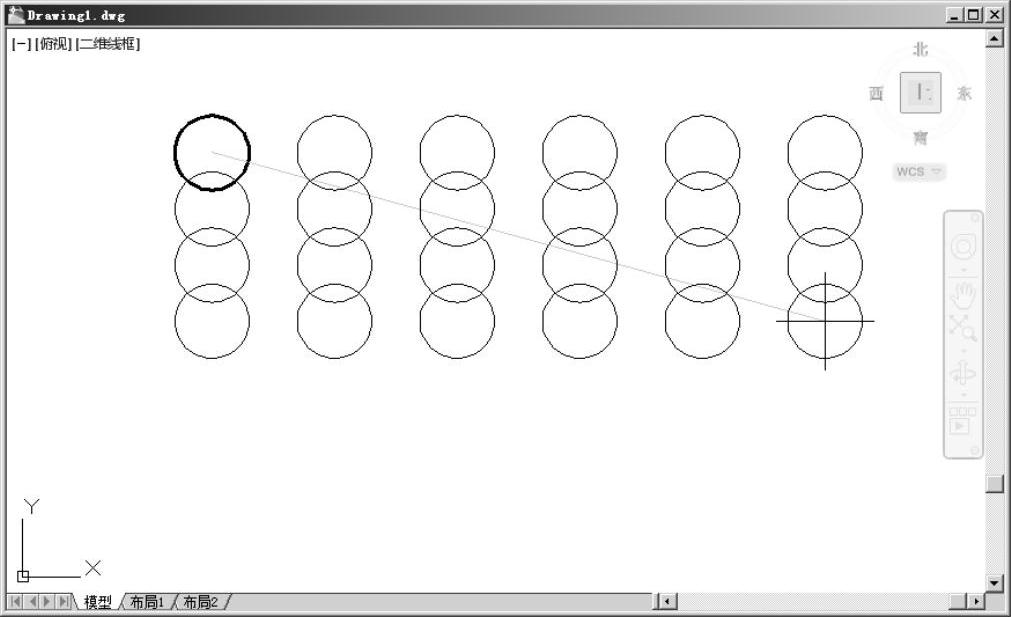

图6-16 确定行数及列数
图6-17 确定行间距及列间距
上述方法，是凭感官拉出矩形阵列效果，如果要精确绘图，需要指定行、列数和行、列间距，则在命令行提示“为项目数指定对角点或[基点（B）/角度（A）/计数（C）]<计数>：”时，直接按<Enter>键，选择默认项“计数”方式进行矩形阵列。命令行提示如下。
命令：_arrayrect
选择对象：
……
选择对象：
类型=矩形 关联=是
为项目数指定对角点或[基点（B）/角度（A）/计数（C）]<计数>：↙ （直接按<Enter>键，选择默认项
“计数”方式）
输入行数或[表达式（E）]<4>： （输入行数）
输入列数或[表达式（E）]<4>： （输入列数）
指定对角点以间隔项目或[间距（S）]<间距>：↙（直接通过移动鼠标指定行、列间距，或
按<Enter>键输入行、列间距）
指定行之间的距离或[表达式（E）]<150>：（输入行间距）
指定列之间的距离或[表达式（E）]<150>：（输入列间距）
按<Enter>键接受或[关联（AS）/基点（B）/行（R）/列（C）/层（L）/退出（X）]<退出>：↙

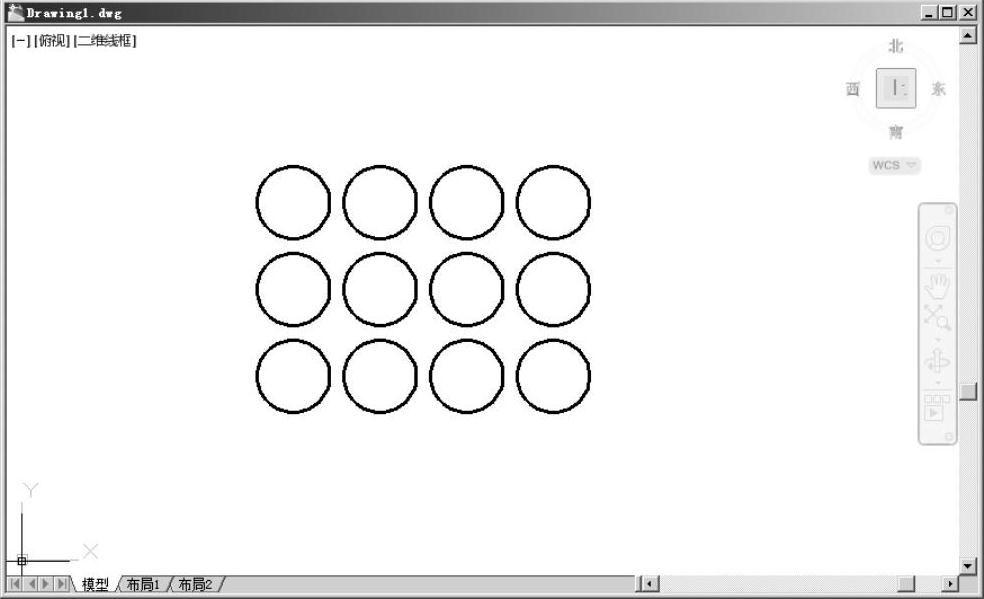

如图6-18是对R50的圆，进行3行4列的阵列，阵列的行、列间距均为120的效 果图。
图6-18 指定行列数及行列间距的阵列效果
若在命令行提示“为项目数指定对角点或[基点（B）/角度（A）/计数（C）]<计数>：”时，选择“基点（B）”选项，需要指定对象的关键点。如图6-18中圆的默认基点是圆心，也可以指定圆弧上任意一点或图形外任意一点作为复制的基点进行阵列。
若在命令行提示“为项目数指定对角点或[基点（B）/角度（A）/计数（C）]<计数>：”时，选择“角度（A）”选项，需要指定矩形阵列相对于UCS坐标系中X轴旋转的角度。如图6-18中的阵列是默认平行于X轴进行阵列，也可以输入一定角度，使图形倾斜阵列，如图6-19所示是对圆进行-30°阵列的效果。

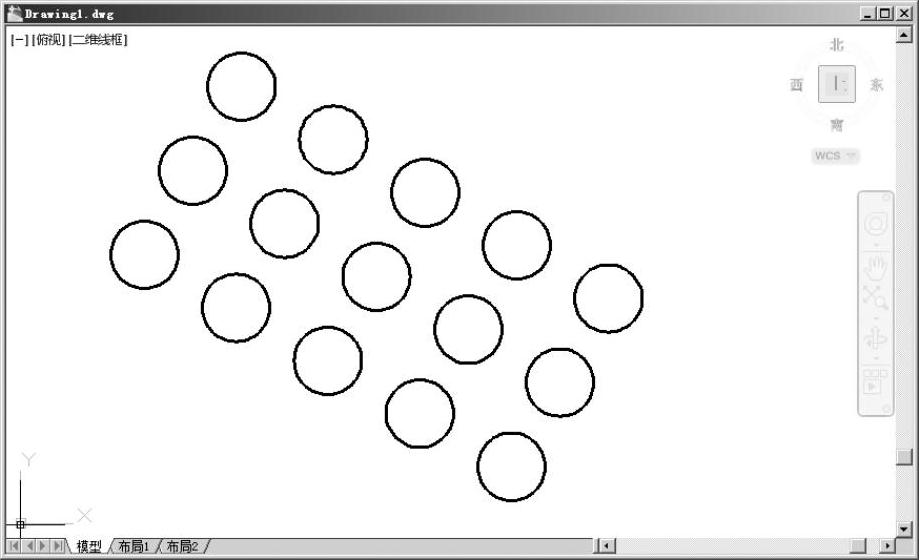

图6-19 设置角度的矩形阵列
在命令行提示：“按<Enter>键接受或[关联（AS）/基点（B）/行（R）/列（C）/层（L）/退出（X）]<退出>：”时，如直接按<Enter>键，是指确定接受阵列的效果，如不满意还可以进行重新设置。其中各选项含义如下。
·关联（AS）：创建关联阵列，以后可通过编辑阵列特性、应用项目替代、替换选定的项目或编辑源对象来修改关联阵列。
·基点（B）：重新指定复制的基点。
·行（R）：重新输入行数及行间距。
·列（C）：重新输入列数及列间距。
·层（L）：默认是进行二维阵列，通过输入层数，绘制三维阵列。
·退出（X）：退出命令，接受阵列的效果。
【例题6-4】对图6-20中的矩形（30×15）进行矩形阵列，要求进行4行6列的阵列，其中行间距为30，列间距为40，复制的基点为矩形的左上角，复制出的矩形向右、向下进行矩形排列。
命令：_arrayrect
选择对象：指定对角点：找到4个
选择对象：
类型=矩形 关联=是
为项目数指定对角点或[基点（B）/角度（A）/计数（C）]<计数>：b↙ （重新指定基点）
指定基点或[关键点（K）]<质心>： （指定基点为矩形左上角）
为项目数指定对角点或[基点（B）/角度（A）/计数（C）]<计数>：↙
输入行数或[表达式（E）]<4>：↙ （默认阵列行数为4）
输入列数或[表达式（E）]<4>：6↙ （输入列数6）
指定对角点以间隔项目或[间距（S）]<间距>：↙(www.chuimin.cn)
指定行之间的距离或[表达式（E）]<22.5>：-30↙ （指定行间距，负数表示向下阵列）
指定列之间的距离或[表达式（E）]<45>：40↙ （指定列间距，正数表示向右阵列）
按Enter键接受或[关联（AS）/基点（B）/行（R）/列（C）/层（L）/退出（X）]<退出>：↙ 矩形阵列效果如图6-21所示。

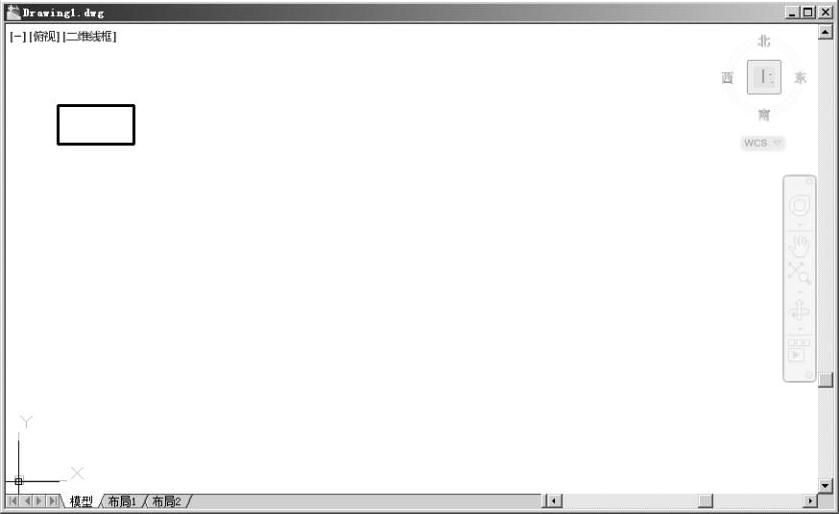

图6-20 例题6-4图例

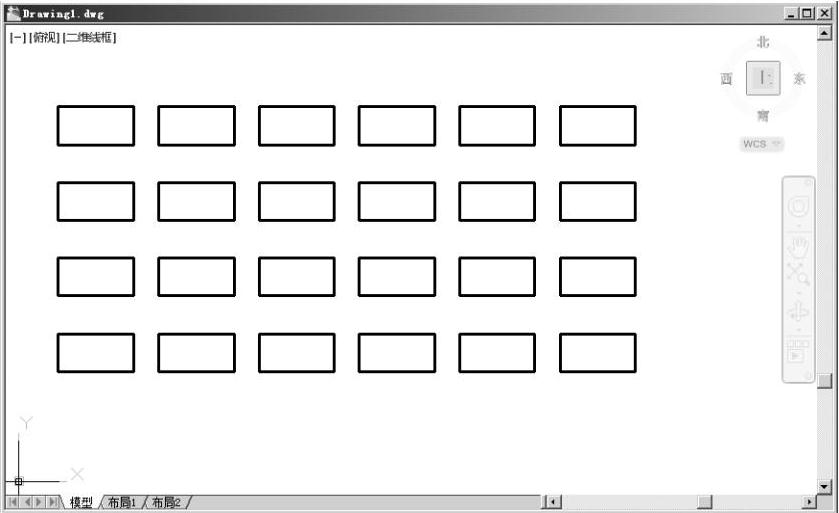

图6-21 矩形阵列效果
2.环形阵列
环形阵列能够以任一点为阵列中心点，将阵列源对象按圆周或扇形的方向，以指定的阵列填充角度、项目数目或项目之间夹角为阵列值进行源图形的阵列复制。该阵列方法经常用于绘制具有圆周均布特征的图形。
（1）调用命令方式
·下拉菜单：修改→阵列→环形阵列。
·命令：Arraypolar。
（2）功能
围绕指定的中心点或旋转轴以循环运动均匀对对象进行复制。
（3）操作过程
调用该命令后，命令行提示如下。
命令：_arraypolar （环形阵列命令）
选择对象： （选择要阵列的图形对象）
……
选择对象：↙ （按<Enter>键，结束选择对象）
类型=极轴 关联=是 （说明当前阵列类型）
指定阵列的中心点或[基点（B）/旋转轴（A）]： （指定阵列的中心点）
输入项目数或[项目间角度（A）/表达式（E）]<4>： （通过移动光标拉出复制的对象数，或输入要
复制成的对象数，如图6-22所示）
指定填充角度（+=逆时针、-=顺时针）或[表达式（EX）]<360>：（通过移动光标拉出对象填充的
角度，或输入填充的角度，如图6-23所示）
按Enter键接受或[关联（AS）/基点（B）/项目（I）/项目间角度（A）/填充角度（F）/行（ROW）/层（L）/旋转项目（ROT）/退出（X）]<退出>：↙

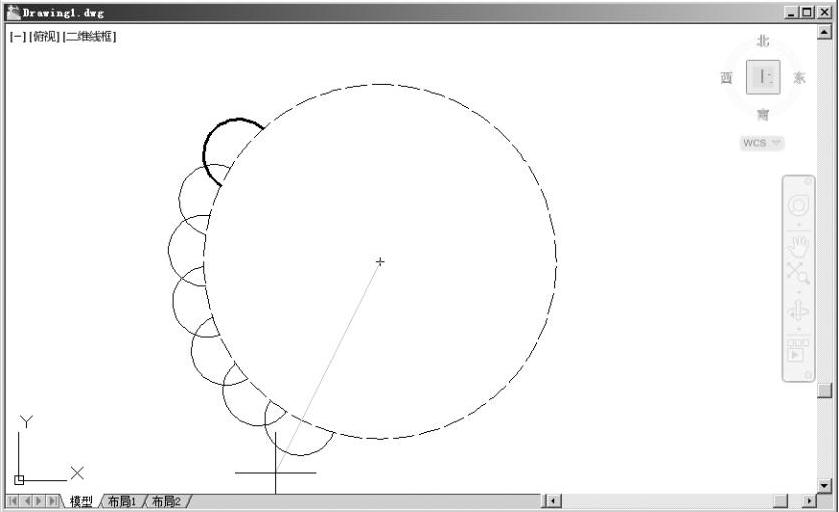

图6-22 确定复制的对象数

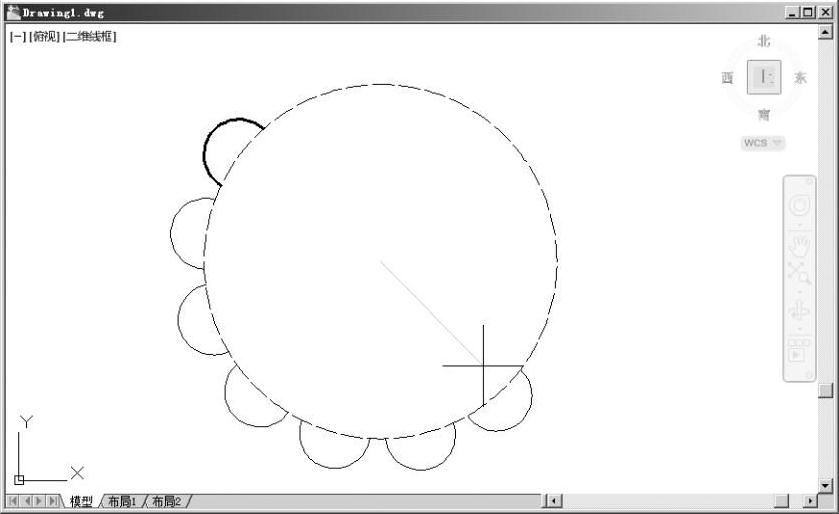

图6-23 确定填充角度
【例题6-5】绘制如图6-24所示的图形。
①虚线绘制辅助线，如图6-25所示。
②绘制φ60的大圆和R6的小圆，小圆的圆心在辅助直线和圆的交点处，如图6-26 所示。

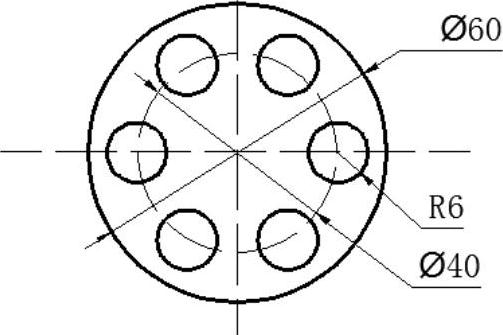

图6-24 例题6-5图例

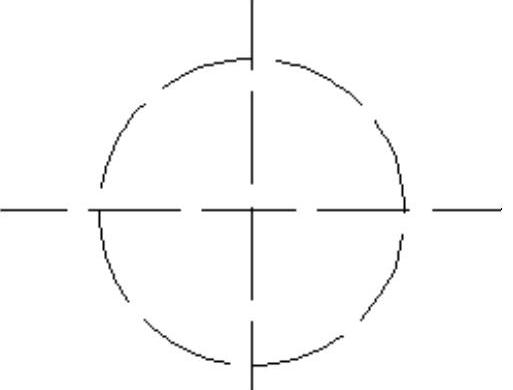

图6-25 绘制辅助线

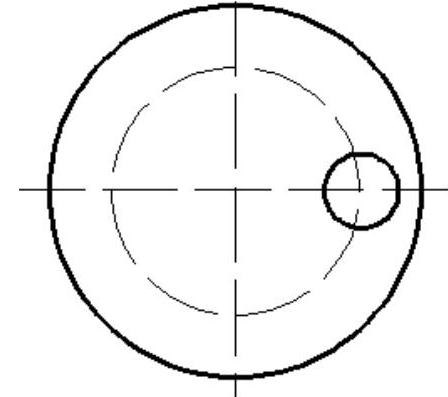

图6-26 绘制圆
③对R6的圆进行环形阵列。
命令：_arraypolar找到1个
类型=极轴 关联=是
指定阵列的中心点或[基点（B）/旋转轴（A）]： （指定两直线辅助线的交点为圆心）
输入项目数或[项目间角度（A）/表达式（E）]<4>：6↙ （输入对象数）
指定填充角度（+=逆时针、-=顺时针）或[表达式（EX）]<360>：↙ （默认呈360°填充）
按<Enter>键接受或[关联（AS）/基点（B）/项目（I）/项目间角度（A）/填充角度（F）/行（ROW）/层（L）/旋转项目（ROT）/退出（X）]<退出>：↙
3.路径阵列
在路径阵列中，阵列的对象将均匀地沿路径或部分路径排列。在该方式中，路径可以是直线、多段线、三维多段线、样条曲线、螺旋、圆弧、圆或椭圆等。
（1）调用命令方式
·下拉菜单：修改→阵列→路径阵列。
·命令：Arraypath。
（2）功能
将对象均匀地沿路径或部分路径分布。
（3）操作过程
调用该命令后，命令行提示如下。
命令：_arraypath （路径阵列命令）
选择对象： （选择要阵列的图形对象）
……
选择对象： （按<Enter>键，结束选择对象）
类型=路径 关联=是 （说明当前阵列类型）
选择路径曲线： （指定路径）
输入沿路径的项数或[方向（O）/表达式（E）]<方向>：（通过移动光标拉出复制的对象数，或输入要
复制成的对象数，如图6-27所示）
指定沿路径的项目之间的距离或[定数等分（D）/总距离（T）/表达式（E）]<沿路径平均定数等分（D）>：
（通过移动光标拉出对象之间的距离，或输入距离，如图6-28所示）
按Enter键接受或[关联（AS）/基点（B）/项目（I）/行（R）/层（L）/对齐项目（A）/Z方向（Z）/退出（X）]<退出>：↙
图6-27 确定复制的对象数
图6-28 确定对象距离
