AutoCAD2012中文版应用教程：偏移技巧

2023-10-21 理论教育版权反馈

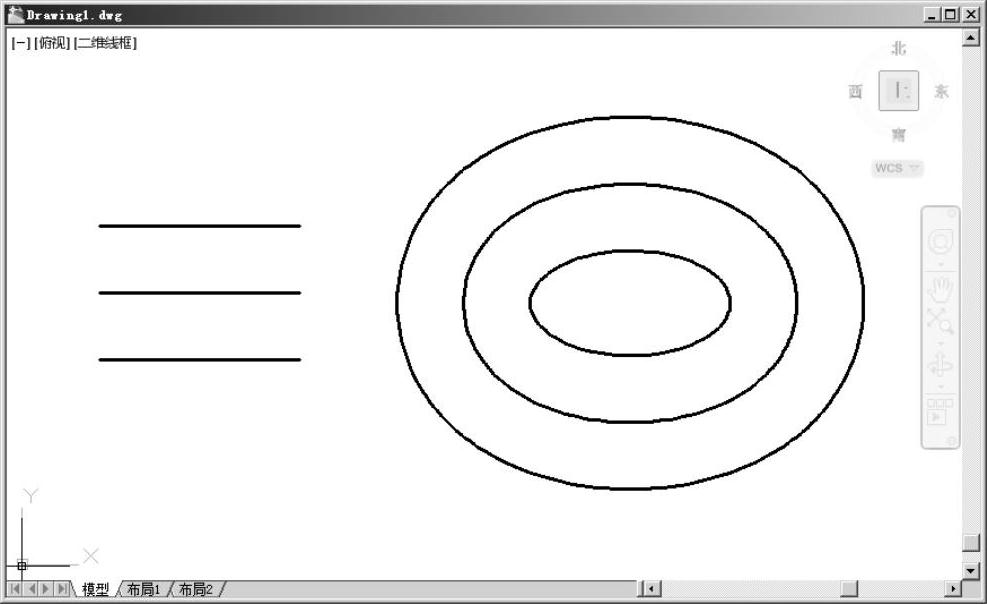

【摘要】：功能将选择的对象按指定的距离和方向偏移生成一个相似图形。对于直线进行偏移时是等长进行的；对于多段线进行偏移时是逐段进行，各段的长度将重新进行调整；对于圆、椭圆、椭圆弧进行偏移时是同心进行。分别对图6-14中已有的直线、椭圆进行偏移，要求偏移距离均为20。图6-14 例题6-3例图选择“修改”工具栏中的“偏移”按钮，命令行提示如下。图6-15 进行偏移操作后的图形显示

如果图形之间形状相似，且有一定的间距，则可先绘制一个对象，然后用偏移命令复制其他对象。

（1）调用命令方式

·下拉菜单：修改→偏移。

·工具栏：“修改”工具栏（“偏移”按钮）。

·命令：Offset。

（2）功能

将选择的对象按指定的距离和方向偏移生成一个相似图形。

（3）操作过程

调用该命令后，命令行提示如下。

指定偏移距离或[通过（T）/删除（E）/图层（L）]<默认值>：（输入要偏移的距离或确定偏移后对象

要经过或延长通过的偏移点）

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：（确定偏移的对象）

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>：（确定偏移的方向）

需要说明的是：偏移命令中选择对象时，只能用点选的方式一次选择一个实体进行偏移。偏移命令只适用于直线、多段线、圆、椭圆、椭圆弧和样条曲线，对于点、属性、文本等对象不能进行偏移。对于直线进行偏移时是等长进行的；对于多段线进行偏移时是逐段进行，各段的长度将重新进行调整；对于圆、椭圆、椭圆弧进行偏移时是同心进行。

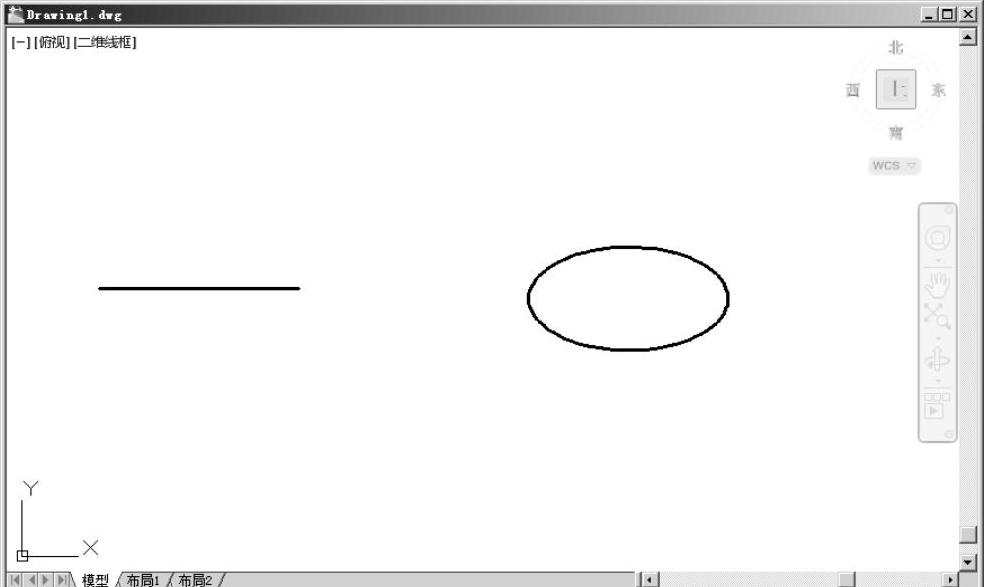

【例题6-3】分别对图6-14中已有的直线、椭圆进行偏移，要求偏移距离均为20。
