镜像也是复制的一种,其生成的图形对象与源对象以一条基线相对称,它也是在绘图时经常使用的命令。执行该命令后,可以保留源对象,也可以将源对象删除。
(1)调用命令方式
·下拉菜单:修改→镜像。
·命令:Mirror。
(2)功能
将选择的一个或多个对象作镜像拷贝。
(3)操作过程
调用该命令后,命令行提示如下。
选择对象:(提示选择要镜像的一个或多个对象,直接选择或窗口选择等均可)
……
选择对象:(按<Enter>键结束选择对象)
指定镜像线的第一点: (确定对称线的第一点)
指定镜像线的第二点: (确定对称线的第一点)
要删除源对象吗?[是(Y)/否(N)]<N>:↙ (选择是否删除源对象,默认为不删除)
【例题6-2】绘制如图6-10所示的压盖。
①绘制R100的圆,命令行提示如下。
命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:
指定圆的半径或[直径(D)]<100.0000>:100↙
②绘制R40的圆,命令行提示如下。
命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:from↙(www.chuimin.cn)
基点:<偏移>:@-200,0↙
指定圆的半径或[直径(D)]<100.0000>:40↙
绘制效果如图6-11所示。
图6-10 例题6-2图例
图6-11 绘制圆
③打开切点的对象捕捉功能,绘制直线,如图6-12所示。
④执行“镜像”命令,对左边的圆和直线进行镜像操作,命令行提示如下。
命令:_mirror
选择对象:指定对角点:找到3个(选择直线和圆)
选择对象:↙(按<Enter>键,结束选择对象)
指定镜像线的第一点:(选择圆心)

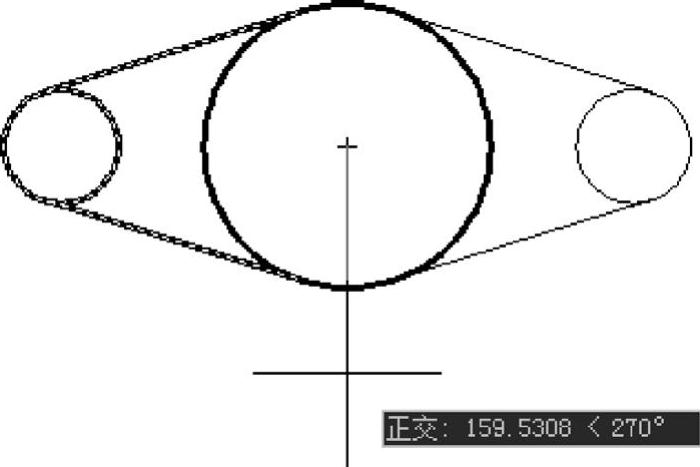

指定镜像线的第二点:<正交 开>(竖直向下确定第二点,如图6-13所示)
要删除源对象吗?[是(Y)/否(N)]<N>:↙(按<Enter>键,默认不删除源对象) 绘制效果如图6-10所示。
图6-12 绘制直线
图6-13 指定镜像线
