AutoCAD2012：设置选择集（教程）

2023-10-21 理论教育版权反馈

【摘要】：“用Shift键添加到选择集”复选框控制如何向已有的选择集添加对象。“命令处于活动状态时”复选框指仅当某个命令处于活动状态并显示“选择对象”提示时，才会显示选择预览。

在对图形对象进行编辑、修改前，首先要选择图形对象，然后才能操作。在AutoCAD中，有些编辑操作是多对象的，有些则是单对象的。AutoCAD用虚线亮显所选的对象，被选中用于进行编辑操作的对象就构成选择集。此外，精确绘图操作时，还必须捕捉对象上特殊的几何点，如端点、圆心和垂足等，以精确定位图形对象。

图6-1 “修改”菜单

AutoCAD 2012中，可以通过“格式”→“选项”命令，打开如图6-4所示的“选项”对话框中的“选择集”选项卡来设置选择集模式、拾取框及夹点大小。通过使用不同的对象选择模式，可以更方便、灵活地选择对象。

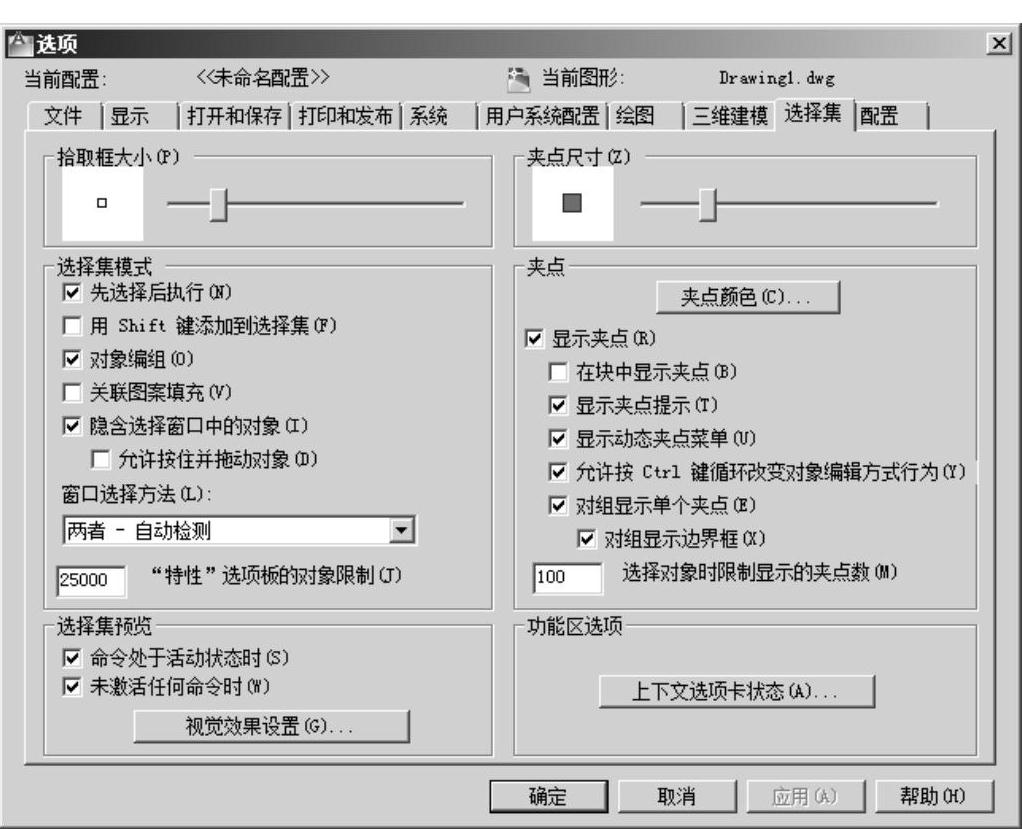

图6-4 “选项”对话框的“选择集”选项卡

“选择集”选项卡中，各选项的含义如下。(www.chuimin.cn)

·拾取框大小：当命令行提示“选择对象”时，光标会变成一个小方框。这个小方框称为拾取框，可以使用该拾取框直接选择对象。拾取框显示的大小，可通过该栏中的滑块来调整。

·选择集模式：用于设置对象的选择模式。提供了两种选择和编辑对象的方法：一种是先调用编辑命令，再选择对象；另一种是先选择对象，再调用编辑命令对其进行操作。若用户选择了“先选择后执行”复选框，就可以先选择对象，构建一个选择集，再调用编辑命令。“用Shift键添加到选择集”复选框控制如何向已有的选择集添加对象。“对象编组”复选框控制是否可以自动按组选择。“关联图案填充”复选框控制是否可以从关联性填充中选择编辑对象。“隐含选择窗口中的对象”复选框控制是否自动生成一个选择窗口，从左向右绘制选择窗口将选择完全处于窗口边界内的对象。从右向左绘制选择窗口将选择处于窗口边界内和与边界相交的对象。“允许按住并拖动对象”复选框控制用鼠标定义选择窗口的方式，如果未选择此选项，则可以用定点设备单击两个单独的点来绘制选择窗口。

·窗口选择方法：使用下拉列表来更改PICKDRAG系统变量的设置。

·选择集预览：当拾取框光标滚动过对象时，亮显对象。“命令处于活动状态时”复选框指仅当某个命令处于活动状态并显示“选择对象”提示时，才会显示选择预览。“未激活任何命令时”复选框表示即使未激活任何命令，也可显示选择预览。单击“视觉效果设置”按钮将弹出“视觉效果设置”对话框。

·夹点尺寸：用于设置夹点的大小。可通过该栏中的滑块来调整。

·夹点：在未调用编辑命令时选择对象后，默认情况下会在对象的特征点位置显示出小方框，这些小方框称为对象的夹点。该栏可以设置不同情况下夹点的颜色等信息。
