AutoCAD2012中文版应用教程：实训成果
【摘要】：图5-58 墙面图①单击“绘图”工具栏中的“构造线”按钮，绘制如图5-59所示的辅助线。内墙的多线样式设置和外墙基本一样，只是元素的偏移量为0.2，如图5-61所示。图5-63 绘制内墙4.绘制如图5-64所示的图样。图5-67 绘制后效果6.绘制如图5-68所示的图形。
1.用直线绘制如图5-56所示的五角星。
命令：_line指定第一点：（在绘图区任意一点单击确定直线起点A）
指定下一点或[放弃（U）]：@50<0↙ （确定B点）
指定下一点或[放弃（U）]：@50<216↙ （确定C点）
指定下一点或[闭合（C）/放弃（U）]：@50<72↙ （确定D点）
指定下一点或[闭合（C）/放弃（U）]：@50<-72↙ （确定E点）
指定下一点或[闭合（C）/放弃（U）]：c↙ （闭合到A点）

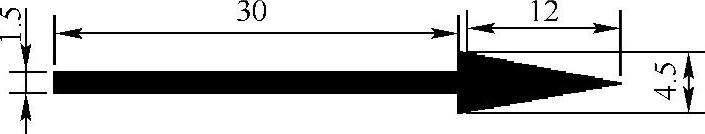

2.用多段线绘制如图5-57所示的箭头。
单击“绘图”工具栏中的“多段线”按钮，命令行提示如下。
命令：_pline
指定起点：
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：w↙ （输入“w”设置线宽）
指定起点宽度<0.0000>：1.5↙ （设置起点宽度为1.5）
指定端点宽度<1.5000>：↙ （默认设置端点宽度也为1.5）
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：l↙ （输入“l”设置长度）
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：<正交 开>30↙ （打开正交模式，
输入水平长度30）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：w↙ （输入“w”设置线宽）
指定起点宽度<1.5000>：4.5↙ （设置起点宽度为4.5）
指定端点宽度<4.5000>：0↙ （设置端点宽度为0）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：12↙ （输入水平长度30）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：↙ （直接按<Enter>键，结束命令）
图5-56 五角星
图5-57 箭头
3.绘制如图5-58所示的墙面图。
图5-58 墙面图
①单击“绘图”工具栏中的“构造线”按钮，绘制如图5-59所示的辅助线。构造线间的间距通过“偏移”的方式绘制。如绘制水平方向的各条构造线，命令行提示如下。
图5-59 用构造线绘制辅助线
命令：_xline指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：h↙（输入“h”，绘制水平线）
指定通过点： （在绘图区任意一点单击，确定第一条构造线的位置）
指定通过点：*取消* （按<Esc>键退出命令）
命令： （直接按<Enter>键，继续执行构造线命令）
XLINE指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：o↙（输入“o”，指定偏移距离）
指定偏移距离或[通过（T）]<通过>：5↙
选择直线对象： （选择第一条构造线）
指定向哪侧偏移： （指定偏移方向）
选择直线对象： （直接按<Enter>键，退出构造线命令）
命令：
XLINE指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：o↙（输入“o”，指定偏移距离）
指定偏移距离或[通过（T）]<5.0000>：4↙
选择直线对象： （选择第二条构造线）
指定向哪侧偏移： （指定偏移方向）
选择直线对象： （选择第三条构造线）
指定向哪侧偏移： （指定偏移方向）
选择直线对象：↙ （直接按<Enter>键，退出构造线命令）
②设置外墙的多线样式如图5-60所示。
图5-60 设置外墙的多线样式

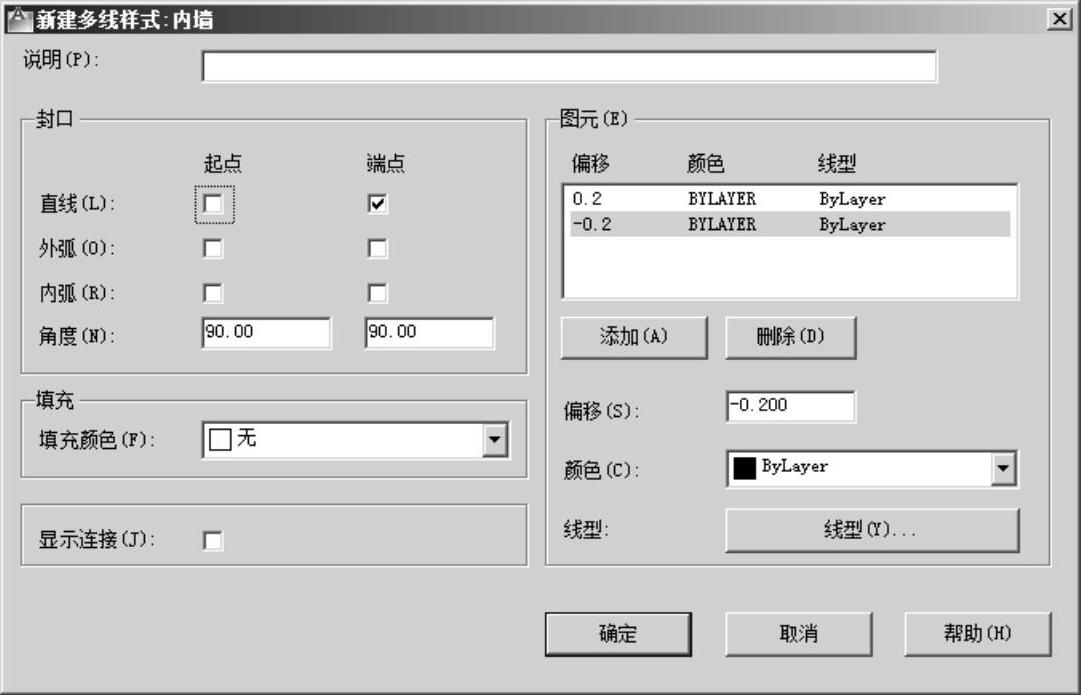

③设置内墙的多线样式。内墙的多线样式设置和外墙基本一样，只是元素的偏移量为0.2，如图5-61所示。
图5-61 设置内墙的多线样式

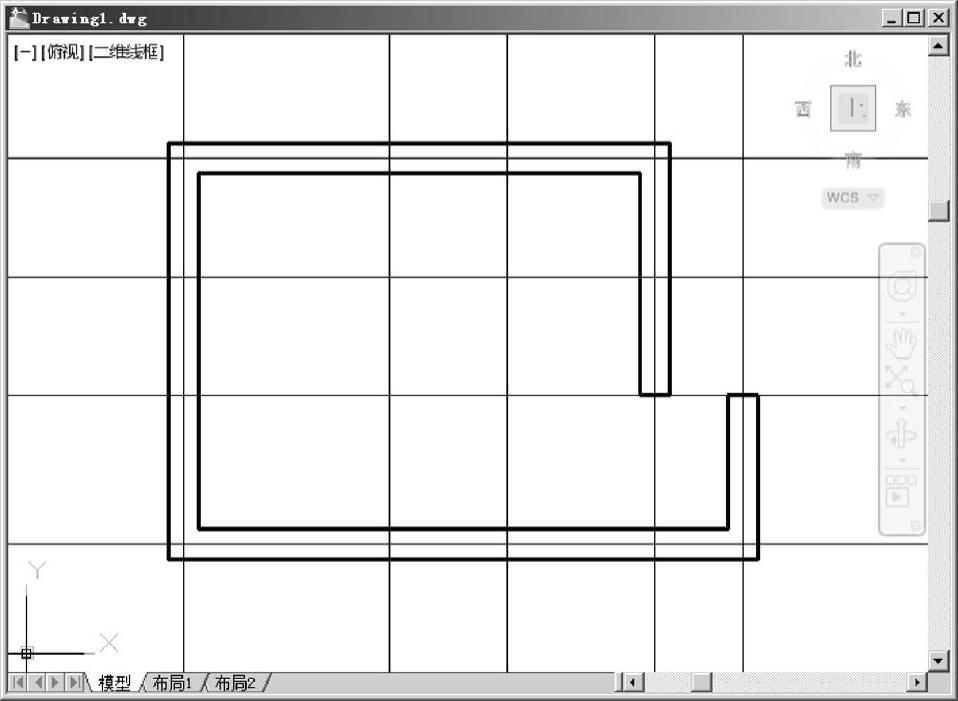

④绘制外墙，如图5-62所示。绘制外墙前先要设置当前多线的绘制模式。
命令：mline↙ （输入绘制多线命令）
当前设置：对正=上，比例=16.00，样式=外墙 当前多线的模式
指定起点或[对正（J）/比例（S）/样式（ST）]：j↙ （将要设置对正样式）
输入对正类型[上（T）/无（Z）/下（B）]<上>：z↙ （设置对正样式为无）
当前设置：对正=无，比例=16.00，样式=外墙 新的多线模式
指定起点或[对正（J）/比例（S）/样式（ST）]：s↙ （将要设置绘制比例）
输入多线比例<16.00>：1↙ （置比例为1）
当前设置：对正=无，比例=1.00，样式=外墙 新的多线模式
指定起点或[对正（J）/比例（S）/样式（ST）]： （打开交点捕捉，拾取各点）
指定下一点：
指定下一点或[放弃（U）]：(www.chuimin.cn)
指定下一点或[闭合（C）/放弃（U）]：
……
指定下一点或[闭合（C）/放弃（U）]： （按<Esc>键，结束命令）
图5-62 绘制外墙

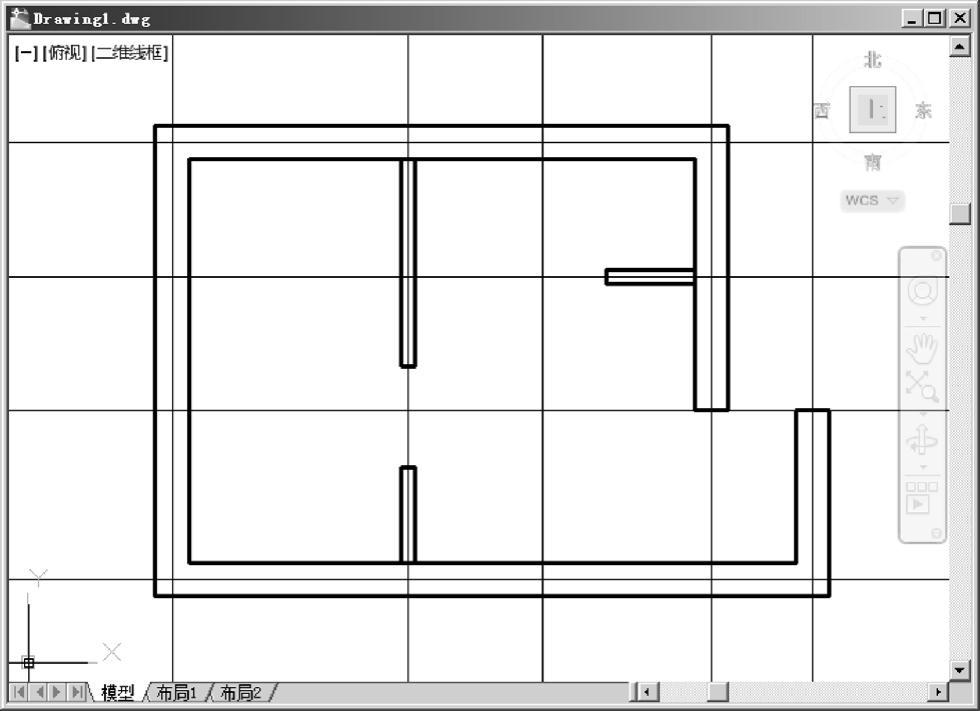

⑤绘制内墙，如图5-63所示。其绘制过程和绘制外墙基本一样。
图5-63 绘制内墙

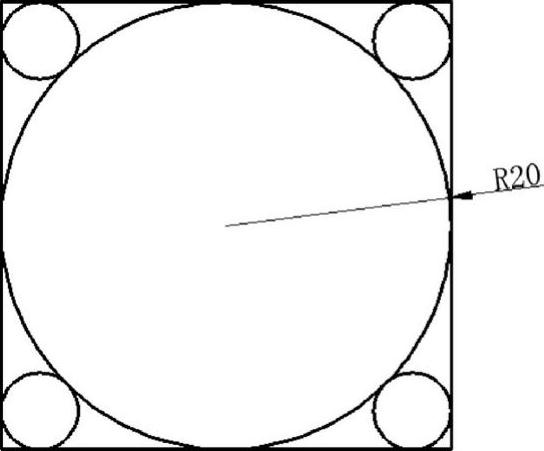

4.绘制如图5-64所示的图样。
图5-64 练习4图例
①用圆心、半径的方式绘制出R20的圆。
②用外切于圆的方式绘制出正四边形。
③用相切、相切、相切的方式绘制出各小圆。

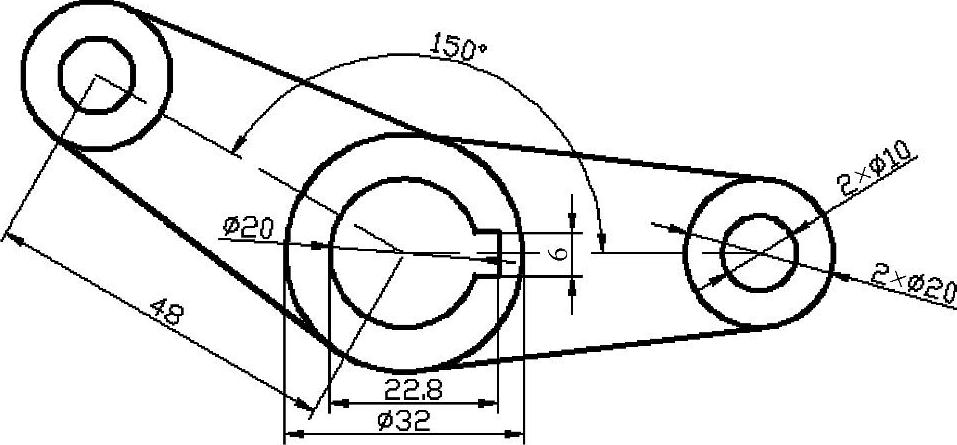

5.绘制如图5-65所示的图形。
图5-65 练习5图例
①绘制辅助线：绘制呈150°角的两条辅助线，如图5-66所示。
图5-66 绘制辅助线

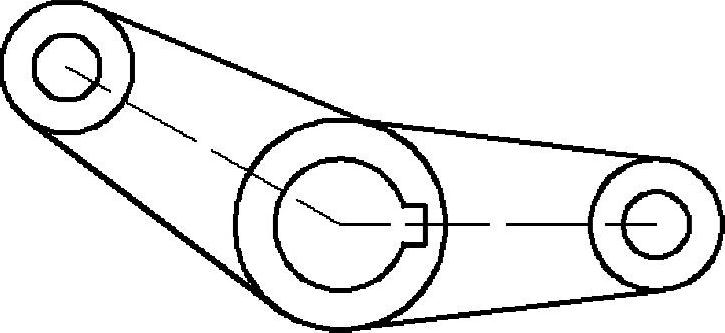

②按图5-65所示的图形尺寸绘制各圆和直线。在绘制时，配合自动捕捉功能，捕捉点位。绘制后效果如图5-67所示。
图5-67 绘制后效果

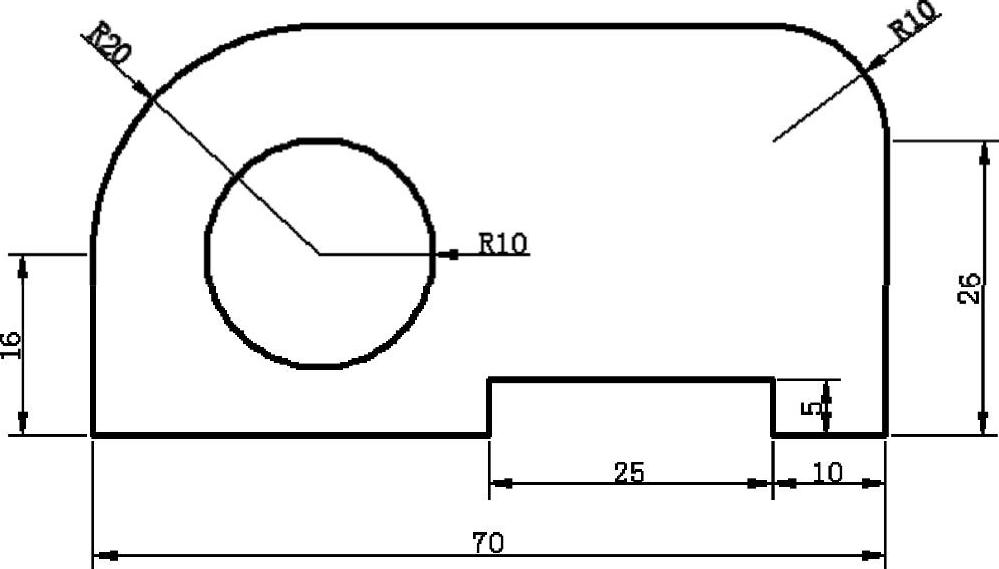

6.绘制如图5-68所示的图形。
图5-68 练习6图例
本练习题可用“圆”“多段线”命令绘制。操作步骤如下。
①将状态栏的“对象捕捉”“对象追踪”选项均设置为“开”状态。
②单击“绘图”工具栏中的“多段线”按钮，命令行提示如下。
命令：_pline
指定起点： （在绘图区任意一点单击，确定多段线的起点）
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：16↙ （依次绘制各直线段部分）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：35↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：5↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：25↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：5↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：10↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：26↙（绘制效果如图5-69所示）
图5-69 绘制直线段部分
③不结束“多段线”命令，接下来绘制圆弧，采用角度选项方式绘制。
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙
指定圆弧的端点或
[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：a↙
指定包含角：90↙
指定圆弧的端点或[圆心（CE）/半径（R）]：ce↙

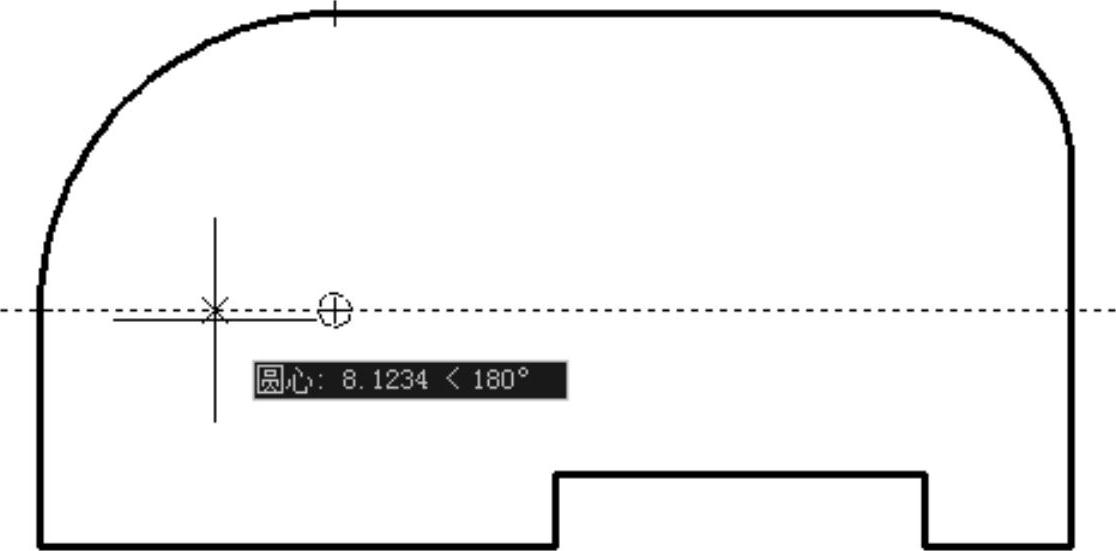

指定圆弧的圆心：（通过“对象捕捉追踪”捕捉到圆心，如图5-70所示）
指定圆弧的端点或
图5-70 “对象捕捉追踪”捕捉圆心
④不结束“多段线”命令，继续绘制直线。
[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：l↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：40↙
⑤不结束“多段线”命令，继续绘制圆弧，如图5-71所示。
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙
指定圆弧的端点或
[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：a↙
指定包含角：90↙
指定圆弧的端点或[圆心（CE）/半径（R）]：ce↙
指定圆弧的圆心：
指定圆弧的端点或
[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：

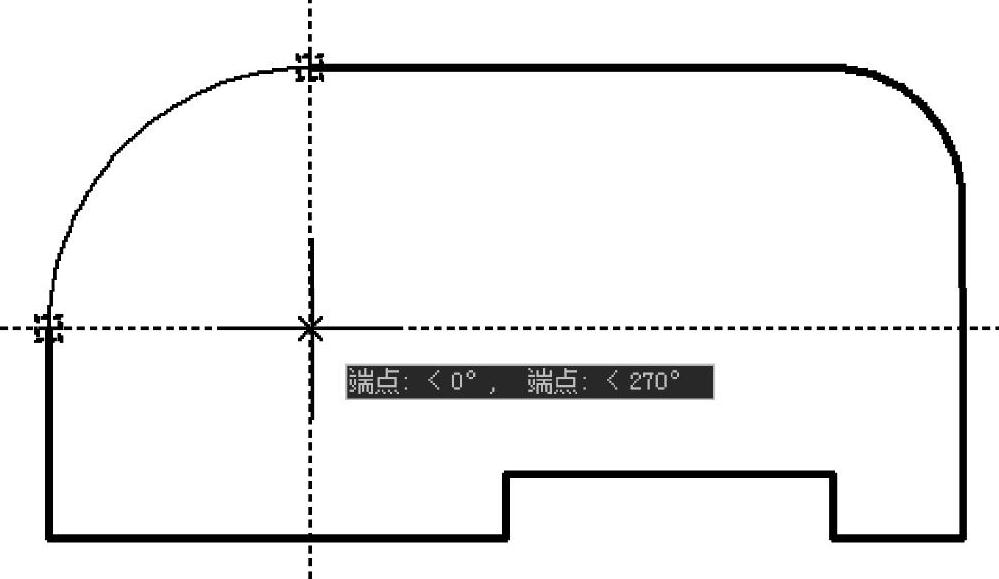

图5-71 “对象捕捉追踪”捕捉圆心
⑥单击“绘图”工具栏中的“圆”按钮，通过“对象捕捉追踪”捕捉到圆心，如图5-72所示。
图5-72 “对象捕捉追踪”捕捉圆心
