在绘制图形过程中,如果用户要绘制实体剖面图,则剖视区域必须用图案进行填充。对于不同部件不同的材料应使用不同的填充图案。AutoCAD的图案填充功能,可用于封闭区域或定义的边界内绘制剖面符号或剖面线、表现表面纹理或涂色。
(1)调用命令方式
·下拉菜单:绘图→图案填充或绘图→渐变色。
·工具栏:“绘图”工具栏(“图案填充”按钮)或(“渐变色”按钮)。
·命令:Bhatch或bh。
(2)功能
用指定的图案对封闭区域进行图案或颜色的填充。
(3)操作过程
调用该命令后,弹出如图5-47所示的“图案填充和渐变色”对话框。
1)“图案填充”选项卡。
该对话框的“图案填充”选项卡分为:“类型和图案”“角度和比例”“图案填充原点”“边界”和“选项”5个选项组,“继承特性”按钮和“更多选项”按钮。
·类型和图案:主要用于选择要填充的图案的样式。其中“图案类型”下拉列表中提供有“预定义”“用户定义”和“自定义”3种类型的图案,可根据要填充的图案来源选择相应的图案类型。例如要选用AutoCAD内置的图案,可以选择“预定义”,要选用自己定义的图案,可以选择“自定义”。选择“预定义”后,单击“图案”后的下拉列表或按钮,在弹出的“填充图案选项板”中选择一种所需的图案。“填充图案选项板”对话框如图5-48所示。
·角度和比例:主要用于设置图案线的角度和图案线之间的间距。如图5-49所示同样的图案样式,角度和比例设置的不同,图案填充的外观就不同。
·图案填充原点:主要用于设置图案填充的起始点。
·边界:主要用于选择图案填充的对象。如果填充的对象是封闭的区域,则既可选择“拾取内部点”也可选择“选择对象”;如果填充的对象是不封闭的区域,则只能选择“选择对象”。

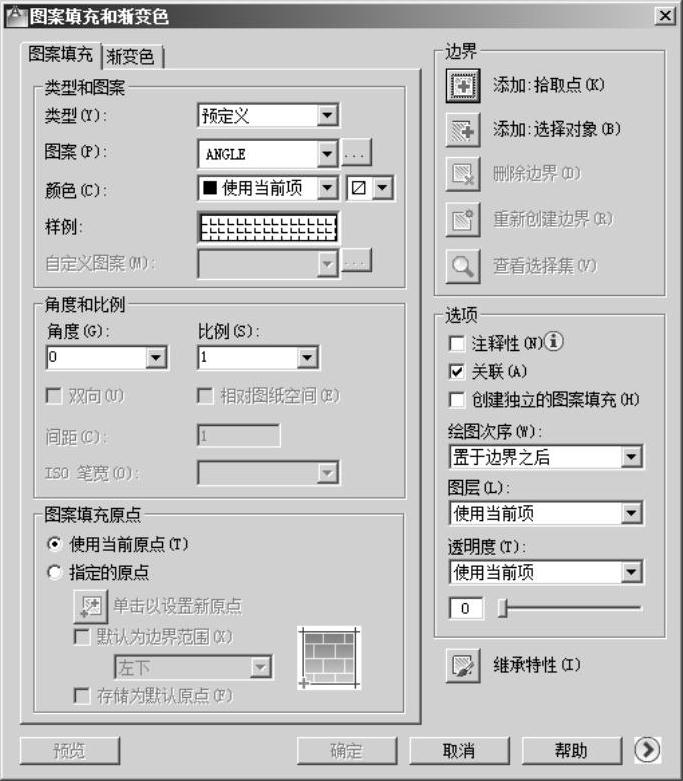

图5-47 “图案填充和渐变色”对话框
图5-48 “填充图案选项板”对话框

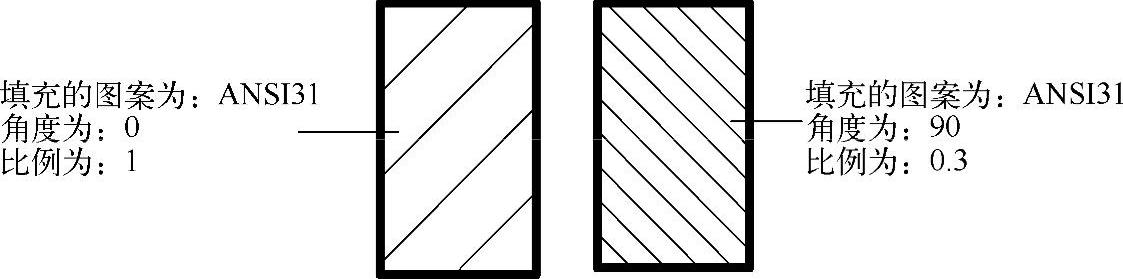

图5-49 填充图案的角度和比例设置示例
·选项:主要用于设置填充的图案与边界的关系。其中如“关联”单选钮被选中表示填充的图案将随着边界的修改而修改,如图5-50所示。“创建独立的图案填充”表示将同一个填充图案应用于多个边界时,每一个边界都是一个独立的对象,可单独进行修改,如图5-51所示。

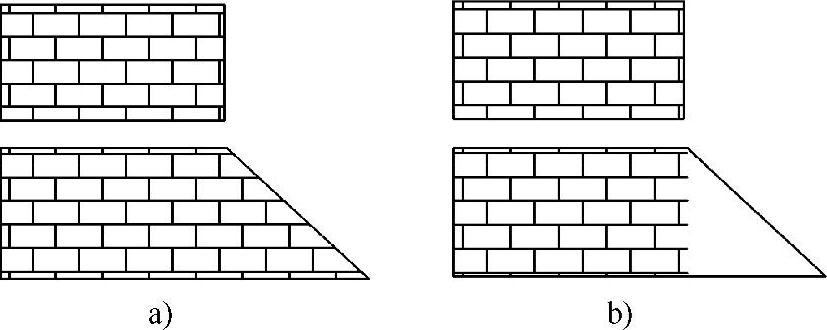

图5-50 图案与边界的关联关系示例(www.chuimin.cn)
a)关联 b)不关联

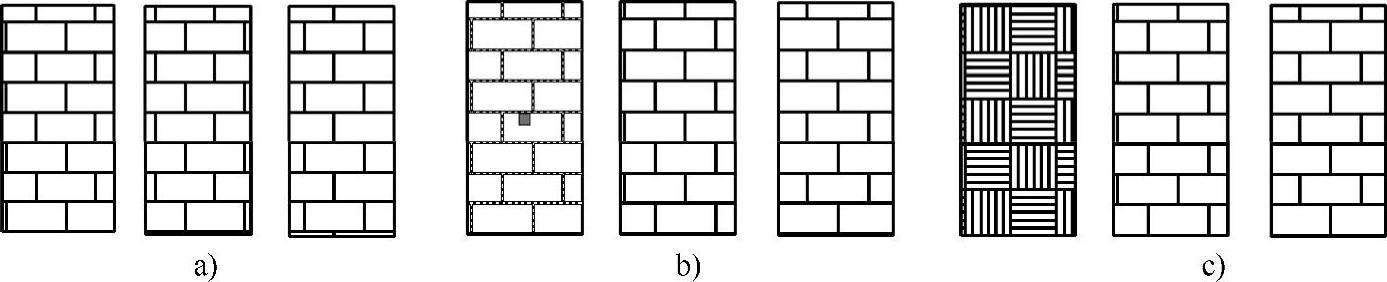

图5-51 创建独立的图案填充示例
a)用同一图案一次填充3个矩形 b)选定要修改图案填充的对象 c)修改图案填充
·继承特性:主要用于将已有的填充图案作为当前的填充图案。单击该按钮,将切换到作图屏幕,命令行将提示“选择图案填充对象:”→“拾取内部点或[选择对象(S)/删除边界(B)]:”将继承所选择图案填充对象的特性进行图案填充。

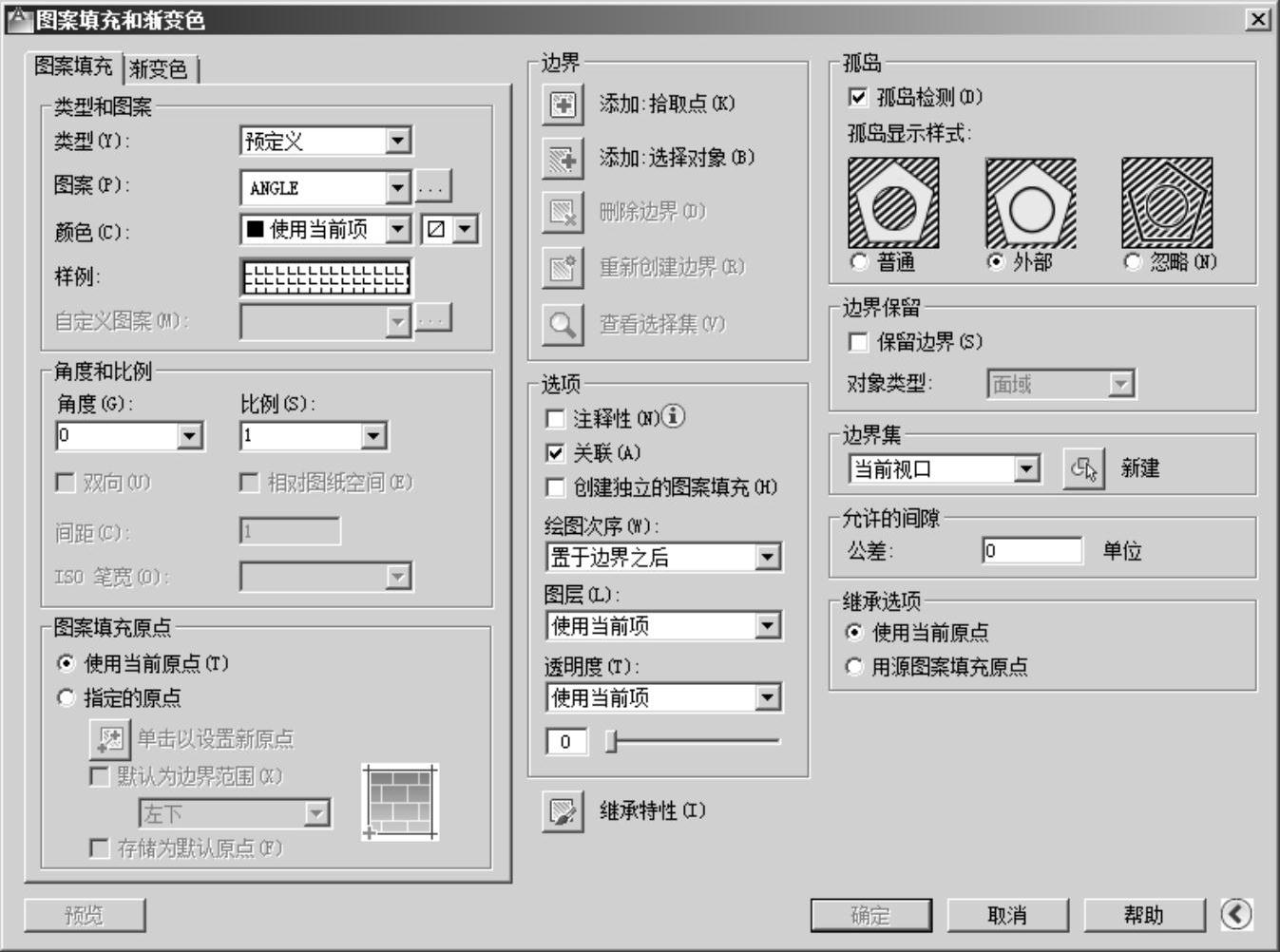

·“更多选项”按钮:单击该按钮,将在“图案填充和渐变色”对话框中新加了“孤岛”选项组,如图5-52所示。
图5-52 更多选项按钮的设置
在孤岛选项组中,有3种孤岛检测方式,孤岛检测方式是指在填充边界内部对象时的图案填充方法。
普通:填充从最外面开始往里,遇到一个内部相交则关闭图案填充,直到它与另外一个边界相交。这样由外向里,每奇数个相交区域进行填充,如图5-53a所示。
外部:填充从最外面边界开始向里进行,只要遇到一个内部相交的边界,便关闭图案填充并不再打开填充。也即是只填充了最外层的区域而将内部结构空白,如图5-53b所示。
忽略:只要最外面的边界对象组成了一个闭合的多边形且在这些边界的端点处首尾相连,将忽略所有的内部对象,对最外面边界围成的全部区域进行填充,而不管如何选定对象,如图5-53c所示。
图5-53 孤岛检测方式
a)普通 b)外部 c)忽略
2)“渐变色”选项卡。
“渐变色”选项卡主要用于填充纯色且颜色深浅有所变化的图案。“渐变色”选项卡如图5-54所示。
用户可在该对话框中选择填充的颜色和方向。如图5-55所示是填充45°的黑白双色。用户可从系统提供的9种效果中任选一种进行填充。

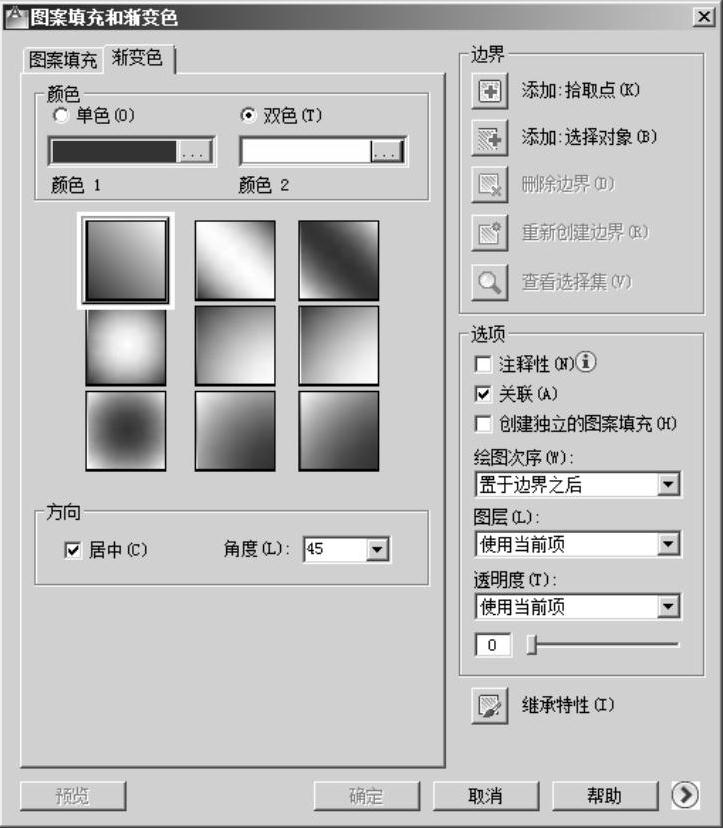

图5-54 “渐变色”选项卡
图5-55 设置填充45°的黑白双色示例
需要说明的是:图案填充的命令有hatch和bhatch两种,hatch是以命令行提示的形式进行;bhatch是以对话框的形式进行,建议用bhatch的形式以提高作图效率。尽管填充图案是由多个填充线组成,但仍然将它作为一个整体来对待,如果用户要对图案进行编辑,那么在选择对象时只要选择填充图案上的一个点,便可将整个填充的对象选定。如果想单独编辑某一条线,则必须用“编辑”→“分解”命令将填充的图案分解后再对线进行编辑。
