AutoCAD2012中文版教程：面域的创建和操作

2023-10-21 理论教育版权反馈

【摘要】：面域是具有边界的平面区域，其内部可以包含孔。功能在指定的闭合区域内创建面域。操作过程在调用命令后，逐一选择需要生成面域的对象，即可生成面域。已创建1个面域。图5-42 面域操作后的效果a）“二维线框”模式 b）“真实视觉”模式图5-43 通过边界来创建面域

面域是具有边界的平面区域，其内部可以包含孔。可以在由某些对象围成的封闭区域内创建成面域，这些封闭区域可以是圆、椭圆、封闭的二维多段线和封闭的样条曲线，也可以是由圆弧、直线、二维多段线、椭圆弧等对象构成的封闭区域。

（1）调用命令方式

·下拉菜单：绘图→面域。

·工具栏：“绘图”工具栏（“面域”按钮）。

·命令：Region。

（2）功能

在指定的闭合区域内创建面域。

（3）操作过程

在调用命令后，逐一选择需要生成面域的对象，即可生成面域。例如：将一个正五边形创建成一个面域，命令行提示如下。

命令：_region （执行“面域”命令）

选择对象：找到1个（选择要进行面域操作的对象）(www.chuimin.cn)

选择对象：

已提取1个环。

已创建1个面域。（显示所创建面域的数量）

在“二维线框”模式下，面域操作前与面域操作后的效果看上去并没有多大的差别，这时用户可以将其切换至“真实视觉”模式或“概念视觉”模式，如图5-42所示，是对一个正五边形进行面域操作后，在“二维线框”模式和“真实视觉”模式不同的显示效果。

用户还可以选择“绘图”→“边界”命令，弹出“边界创建”对话框，在“对象类型”下拉列表中选择“面域”选项，单击“拾取点”按钮，然后在视图中的封闭区域内单击，再按<Enter>键结束，即可创建一个面域效果，如图5-43所示。

图5-42 面域操作后的效果

a）“二维线框”模式 b）“真实视觉”模式

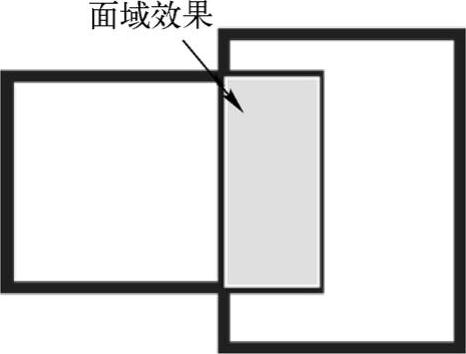

图5-43 通过边界来创建面域
