多边形绘制方法及效果示例

【摘要】:由3条以上的线段所组成的封闭界限图形称为多边形,若多边形的每条边长度相等,则称为正多边形。功能按指定参数绘制多边形。命令:_polygon输入侧面数<4>:指定正多边形的中心点或[边]:AutoCAD提供两种方式绘制正多边形。图5-40 正多边形内接或外切于圆的效果图a)内接于圆 b)外切于圆图5-41 例题5-18图例①单击“绘图”工具栏中的“正多边形”按钮后,命令行提示如下。

由3条以上的线段所组成的封闭界限图形称为多边形,若多边形的每条边长度相等,则称为正多边形。同样,绘制的多边形是一个整体,不能单独对每条边进行编辑。

(1)调用命令方式

·下拉菜单:绘图→多边形。


·命令:Polygon。

(2)功能

按指定参数绘制多边形(边数为3~1024)。

(3)操作过程

调用该命令后,命令行提示如下。

命令:_polygon输入侧面数<4>:

指定正多边形的中心点或[边(E)]:

AutoCAD提供两种方式绘制正多边形。

1)指定中心点

默认选项。用户可输入坐标或用鼠标拾取一点,然后命令行提示如下。

输入选项[内接于圆(I)/外切于圆(C)]<I>:

指定圆的半径:

用户选择正多边形内接或外切于圆的形式后,输入虚拟圆的半径即可绘制出正多边形。正多边形内接或外切于圆的效果区别如图5-40所示。

2)指定边(www.chuimin.cn)

在“指定正多边形的中心点或[边(E)]”时输入“e”,选择“边”功能,则可通过指定正多边形的一条边来绘制正多边形。需要注意的是,在选择边时,两端点拾取的顺序不同,绘制的正多边形位置也不同。

例题5-18】以A、B两点为边长,绘制如图5-41所示的两个正六边形。

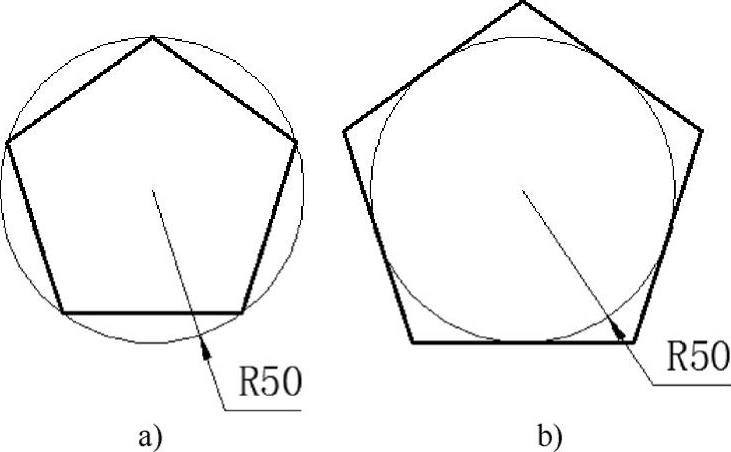

图5-40 正多边形内接或外切于圆的效果图

a)内接于圆 b)外切于圆

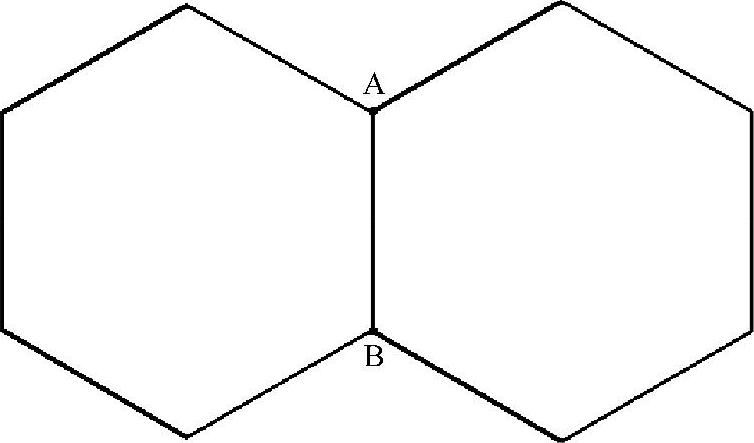

图5-41 例题5-18图例

①单击“绘图”工具栏中的“正多边形”按钮后,命令行提示如下。

输入边的数目<4>:6↙(输入“6”绘制左侧的正六边形)

指定正多边形的中心点或[边(E)]:e↙(输入“e”选择指定边)

指定边的第一个端点:(通过捕捉功能选择B点)

指定边的第二个端点:(通过捕捉功能选择A点)

②再次单击“绘图”工具栏中的“正多边形”按钮后,命令行提示如下。

输入边的数目<6>:↙(默认绘制右侧的正六边形)

指定正多边形的中心点或[边(E)]:e↙(输入“e”选择指定边)

指定边的第一个端点:(通过捕捉功能选择A点)

指定边的第二个端点:(通过捕捉功能选择B点)
