AutoCAD2012中文版：矩形应用教程
【摘要】：图5-39 例题5-17图例①单击“绘图”工具栏中的“矩形”按钮后，命令行提示如下。
矩形是一个上下、左右分别相等，且转角为90°的封闭多段线图形对象。在AutoCAD中，可绘制直角、圆角、倒角矩形3种，如图5-35所示。

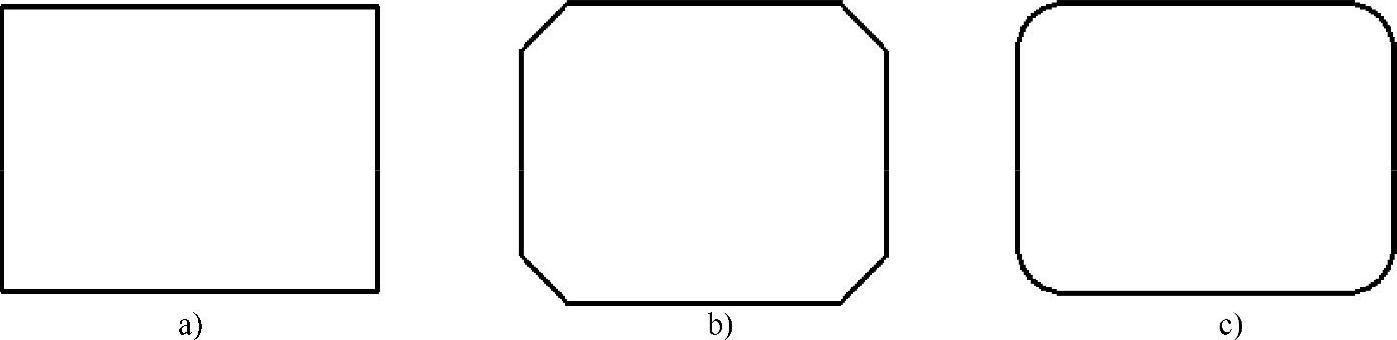

图5-35 矩形
a）直角矩形 b）倒角矩形 c）圆角矩形
（1）调用命令方式
·下拉菜单：绘图→矩形。
·命令：Rectangle。
（2）功能
按指定参数绘制矩形。
（3）操作过程
调用该命令后，命令行提示如下。
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：
各选项含义如下。
·指定第一个角点：默认选项。确定矩形对角线上一点。选择该项后可以通过指定对角线上另一点确定矩形，也可以通过设置矩形的面积或尺寸确定矩形。在按面积或尺寸绘制矩形时，指定第一个点后，如果指定的长或宽的值为正值，将在第一个点的右上方绘制矩形；如果指定的长或宽的值为负值，将在第一个点的左下方绘制矩形。旋转的角度为正值时，将逆时针旋转；旋转的角度为负值时，将顺时针旋转。
·倒角：设置矩形的倒角长度，创建出一个4个角都进行了倒角的矩形。倒角的两条边长度可设置成不同的值。如图5-35b所示。
·圆角：设置矩形的圆角半径，创建出一个带圆角的矩形。如图5-35c所示。
·标高：标高设置是一个空间立体概念，设置一定标高后创建的矩形沿Z轴方向偏移至设定的高度，如图5-36所示。
·厚度：厚度设置也是一个空间立体概念，设置一定厚度后创建的矩形在Z轴方向延伸一个厚度，如图5-37所示。
·宽度：设置矩形四条边的线宽，如图5-38所示。

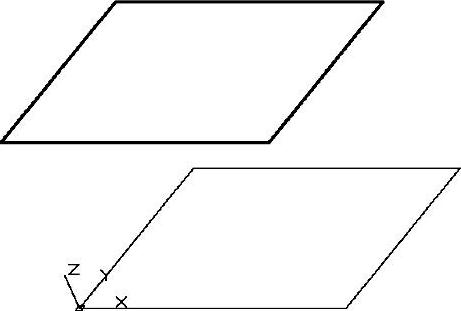

图5-36 有标高的矩形

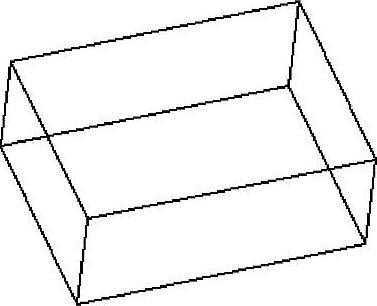

图5-37 有厚度的矩形

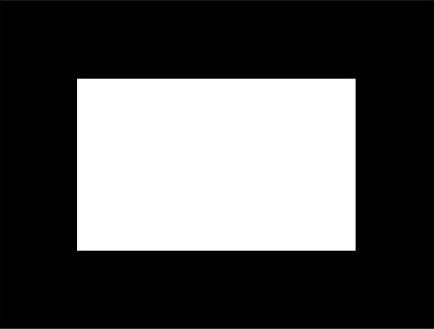

图5-38 有宽度的矩形
【例题5-17】绘制如图5-39所示的矩形。
图5-39 例题5-17图例
①单击“绘图”工具栏中的“矩形”按钮后，命令行提示如下。
命令：_rectang （绘制第一个矩形）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：（在合适位置确定矩形一个角点）
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：d↙ （输入“d”通过指定尺寸确定矩形大小）
指定矩形的长度<10.0000>：50↙ （输入长度尺寸50）
指定矩形的宽度<10.0000>：50↙ （输入宽度尺寸50）
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：（通过单击确定矩形的具体位置）
②单击“绘图”工具栏中的“矩形”按钮后，命令行提示如下。(www.chuimin.cn)
命令：_rectang （绘制第二个矩形）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：c↙ （输入“c”绘制倒角矩形）
指定矩形的第一个倒角距离<0.0000>：5↙ （输入“5”指定第一个倒角距离）
指定矩形的第二个倒角距离<5.0000>：↙ （默认第二个倒角距离也为5）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：d（在合适位置单击确定矩形的一个角点）
指定矩形的长度<50.0000>：20↙ （输入长度尺寸20）
指定矩形的宽度<50.0000>：50↙ （输入宽度尺寸50）
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：（通过单击确定矩形的具体位置）
③单击“绘图”工具栏中的“矩形”按钮后，命令行提示如下。
命令：_rectang （绘制第三个矩形）
当前矩形模式：倒角=5.0000x5.0000 （当前绘制模式是绘制倒角矩形，所以应先将倒角改成0）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：c↙ （输入“c”绘制倒角矩形）
指定矩形的第一个倒角距离<5.0000>：0↙ （输入“0”指定第一个倒角距离）
指定矩形的第二个倒角距离<5.0000>：0↙ （输入“0”指定第二个倒角距离）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：f↙ （输入“f”绘制圆角矩形）
指定矩形的圆角半径<0.0000>：5↙ （输入“5”指定圆角半径）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：（在合适位置单击确定矩形一个角点）
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：d↙ （输入“d”通过指定尺寸确定矩形大小）
指定矩形的长度<20.0000>：↙ （默认长度尺寸20）
指定矩形的宽度<50.0000>：↙ （默认宽度尺寸50）
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：（通过单击确定矩形的具体位置）
④单击“绘图”工具栏中的“矩形”按钮后，命令行提示如下。
命令：_rectang （绘制第四个矩形）
当前矩形模式：圆角=5.0000 （当前绘制模式是绘制圆角矩形，所以应先将圆角改成0）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：f↙ （输入“f”绘制圆角矩形）
指定矩形的圆角半径<5.0000>：0↙ （输入“0”指定圆角半径）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：w↙ （输入“w”确定绘制宽度）
指定矩形的线宽<0.0000>：3↙ （输入“3”指定线宽）
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：（在合适位置单击确定矩形一个角点）
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：a↙ （输入“a”通过指定面积确定矩形大小）
输入以当前单位计算的矩形面积<100.0000>：600↙ （输入“600”指定面积大小）
计算矩形标注时依据[长度（L）/宽度（W）]<长度>：↙ （按<Enter>键，输入矩形长度）
输入矩形长度<20.0000>：↙ （默认矩形长度为“20”）
需要注意的是：在绘制矩形时，一定要根据命令行的提示“当前矩形模式”，再进行必要的设置，才能绘制出符合需求的矩形。
