圆弧是构成图形的主要部分，该命令主要用于绘制任意半径的圆弧对象。

（1）调用命令方式

·下拉菜单：绘图→圆弧。

·工具栏：“绘图”工具栏（“圆弧”按钮）。

·命令：Arc。

（2）功能

按指定参数绘制圆弧。

（3）操作过程

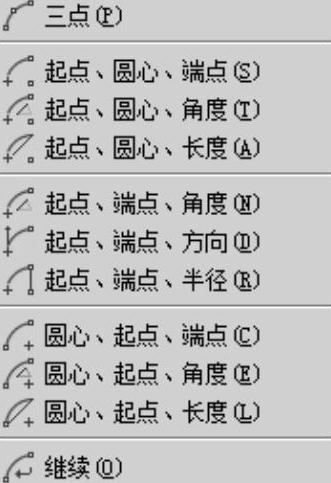

图5-30 绘制圆弧的11种方法

在AutoCAD 2012中，共提供了11种绘制圆弧的方法，如图5-30所示。用户可以根据实际情况，选择不同的方法，输入指定参数进行圆弧的绘制。调用该命令时，通过下拉菜单方法较为直观、方便，在命令框输入“arc”命令和通过绘图工具栏调用该命令执行命令时，默认指定3点（起点、圆弧上一点、端点）绘制圆弧。

需要注意的是：

①圆弧的半径有正、负之分。当半径为正值时，绘制小圆弧；若为负值时，则绘制大圆弧。

②圆弧的角度也有正、负之分。当角度为正值时，系统沿逆时针方向绘制圆弧，若为负值时，则沿顺时针方向绘制圆弧。以弦长方式绘制圆弧时，输入正值绘制小圆弧；输入负值时，绘制大圆弧。

③圆弧有时显示成多段折线，即其光滑度与VIEWRES值有关。其值越大，圆弧越光滑，但显示与输出图样无关，即无论其值多大均不影响输出图样后圆弧的光滑度。可以用“视图快速缩放”命令和“视图重生”命令控制。(www.chuimin.cn)

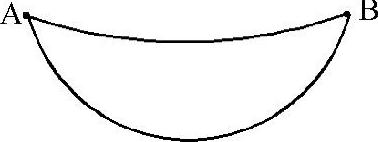

【例题5-14】如图5-31所示，在A、B两点间绘制包含角为150°的圆弧和R150的圆弧。

①选择“起点、端点、角度”方式绘制包含角为150°的圆弧。
