AutoCAD2012中的绘制圆方法及示例

2023-10-21 理论教育版权反馈

【摘要】：调用命令方式·下拉菜单：绘图→圆。操作过程图5-22 绘制圆的6种方法在AutoCAD 2012中，共提供了6种绘制圆的方法，如图5-22所示。·相切、相切、相切：绘制与已知3个对象相切的圆。①绘制φ240、φ180、φ210的圆。单击“绘图”工具栏中的“圆”按钮后，命令行提示如下。图5-29 法兰盘命令：_circle指定圆的圆心或[三点/两点/切点、切点、半径]：指定圆的半径或[直径]<120.0000>：120↙打开“对象捕捉”功能，捕捉“圆心”。

调用绘制圆命令，可以绘制任意半径的圆形图形。

（1）调用命令方式

·下拉菜单：绘图→圆。

·工具栏：“绘图”工具栏（“圆”按钮）。

·命令：Circle或c。

（2）功能

按指定的参数绘制圆。

（3）操作过程

图5-22 绘制圆的6种方法

在AutoCAD 2012中，共提供了6种绘制圆的方法，如图5-22所示。各选项含义如下。

·圆心、半径：默认选项，通过指定圆的圆心和半径绘制圆。例如：指定两条虚线的交点为圆心，输入半径为100，绘制圆，绘制效果如图5-23所示。

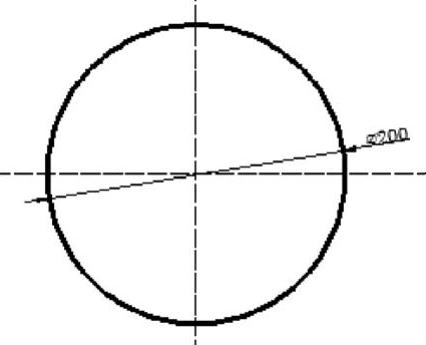

·圆心、直径：通过指定圆的圆心和直径绘制圆。例如：指定两条虚线的交点为圆心，输入直径为200，绘制圆，绘制效果如图5-24所示。

·两点：绘制以两点连线为直径的圆。例如：指定两条虚线的交点为第一点，再指定一点为第二点，以这两点为直径，绘制圆，绘制效果如图5-25所示。

图5-23 “圆心、半径”方式绘制圆

图5-24 “圆心、直径”方式绘制圆

图5-25 “两点”方式绘制圆

·三点：通过指定圆上3个点绘制圆。例如：指定两条虚线的交点为第一点，再指定A点为第二点、B点为第三点，以这三点绘制圆，绘制效果如图5-26所示。

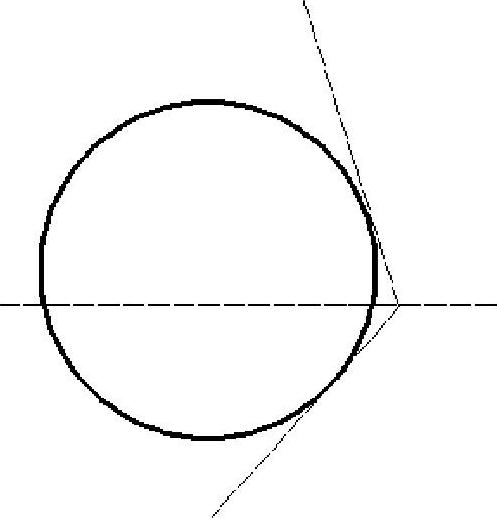

·相切、相切、半径：绘制与已知两个对象（直线、圆或圆弧）相切的一个指定半径的圆。例如：指定要绘制的圆与两条直线相切，再输入圆的半径值，绘制效果如图5-27所示。

·相切、相切、相切：绘制与已知3个对象相切的圆。例如：指定要绘制的圆分别与3个小圆相切，绘制效果如图5-28所示。(www.chuimin.cn)

图5-26 “三点”方式绘制圆

图5-27 “相切、相切、半径”方式绘制圆

图5-28 “相切、相切、相切” 方式绘制圆

用户可以根据实际情况，选择不同的方法，输入指定参数进行圆的绘制。调用该命令时，通过下拉菜单方法较为直观、方便，在命令框输入“circle”命令和通过绘图工具栏调用该命令执行命令时，默认指定圆心和半径绘制圆。

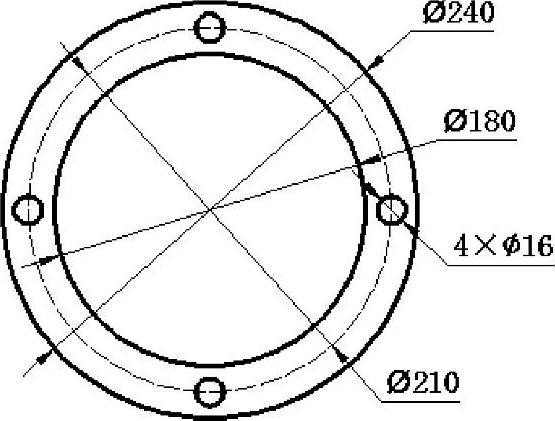

【例题5-13】绘制如图5-29所示的法兰盘。

①绘制φ240、φ180、φ210的圆。

单击“绘图”工具栏中的“圆”按钮后，命令行提示如下。

图5-29 法兰盘

命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：

指定圆的半径或[直径（D）]<120.0000>：120↙

打开“对象捕捉”功能，捕捉“圆心”。继续单击“绘图”工具栏中的“圆”按钮后，命令行提示如下。

命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：

指定圆的半径或[直径（D）]<120.0000>：90↙

按<Enter>键，继续执行圆命令。

CIRCLE指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：

指定圆的半径或[直径（D）]<90.0000>：105↙

②绘制φ16的4个小圆。

用对象捕捉追踪方式，从φ240的圆心水平向右捕捉与φ210的圆的交点，即为右侧小圆圆心，输入小圆半径8即可。用上述方法依次向上、向左、向下捕捉与φ210的圆的交点，画其他小圆。
