AutoCAD2012中文版应用教程：多段线绘制
【摘要】：指定起点：当前线宽为0.0000指定下一个点或[圆弧/半宽/长度/放弃/宽度]：AutoCAD默认状态是绘制直线状态，若选择“圆弧”选项，则进入绘制圆弧段多段线状态。在指定的起点与该指定点间绘制直线段的多段线。用多段线绘制如图5-12所示的线段。在“绘图”工具栏上单击“多段线”按钮，命令行提示如下。
多段线是一种组合图形，是由等宽或不同宽度的直线段和圆弧段组合而成。多段线有多种样式，在各连接点处的线宽可在绘图过程中设置。该命令主要用于绘制不是单纯由直线或圆弧组成的复杂图形。
（1）调用命令方式
·下拉菜单：绘图→多段线。
·命令：Pline或pl。
（2）功能
绘制各种复杂的直线和圆弧的组合图形对象。
（3）操作过程
调用该命令后，命令行提示如下。
指定起点：
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：
AutoCAD默认状态是绘制直线状态，若选择“圆弧（A）”选项，则进入绘制圆弧段多段线状态。
1.绘制直线段
该状态下，各选项含义如下。
·指定下一个点：默认项。在指定的起点与该指定点间绘制直线段的多段线。
·圆弧：进入绘制圆弧线多段线状态。
·半宽：设置起点和终点线段一半的宽度。
·长度：绘制出指定长度的直线段。
·放弃：取消上一次操作结果。
·宽度：设置起点和终点线段的宽度。

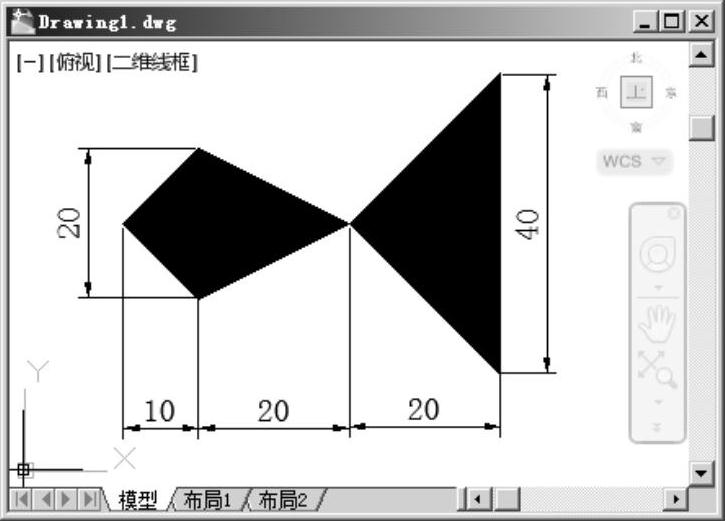

【例题5-8】用多段线绘制如图5-12所示的线段。
图5-12 例题5-8图例
①打开正交模式。
②在“绘图”工具栏上单击“多段线”按钮
，命令行提示如下。
命令：_pline
指定起点： （在绘图区任意一点单击，确定直线起点）
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：h↙ （选择“h”，设置半宽值）
指定起点半宽<0.0000>：↙ （默认起点半宽是0）
指定端点半宽<0.0000>：10↙ （输入端点的半宽值“10”）
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：10↙（在水平方向绘制长度为10的直线段）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：h↙（选择“h”，设置半宽值）
指定起点半宽<10.0000>：↙ （默认起点半宽是10）
指定端点半宽<10.0000>：0↙ （输入端点的半宽值“0”）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：20↙（在水平方向绘制长度为
20的直线段）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：h↙（选择“h”，设置半宽值）
指定起点半宽<0.0000>：↙ （默认起点半宽是0）
指定端点半宽<0.0000>：20↙ （输入端点半宽是20）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：20↙（在水平方向绘制长度为
20的直线段）(www.chuimin.cn)
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（按<Esc>键结束命令）
2.绘制圆弧段
若在指定起点后，输入“a”选择圆弧选项，则进入绘制圆弧段状态。在该状态下，命令行提示如下。
指定圆弧的端点或[角度（A）/圆心（CE）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：
各选项含义如下。
·指定圆弧的端点：默认项。提示用户指定圆弧端点。以前一个指定点为起点，新的指定点为圆弧终点，采用相切的方法绘制圆弧段。不断指定点，可连续绘制出彼此相切的圆弧段。
·角度：取消相切的绘制法，提示用户输入用户段的包含角。输入正值时，逆时针方向绘制圆弧；输入负值，顺时针方向绘制圆弧。
·圆心：取消相切的绘制法，通过指定圆弧的“起点、圆心、端点”或“起点、圆心、角度”或者“起点、圆心、长度”的方法绘制圆弧。
·方向：取消与前一多段线的相切关系，用户可重新指定此段圆弧在起点位置的切线方向。
·半宽：设置用户段的起点和终点一半的宽度。
·直线：从绘制圆弧段状态切换到绘制直线状态。
·半径：取消与前一多段线的相切关系，通过指定圆弧的
“起点、端点、半径”的方法绘制圆弧。
·第二个点：取消相切的绘制法，通过3点绘制圆弧。
·放弃：取消上一次操作结果。
·宽度：设置圆弧段的起点和终点宽度。

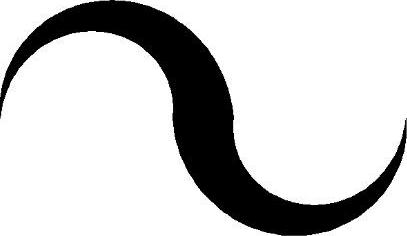

【例题5-9】用多段线绘制如图5-13所示的多段线。
在“绘图”工具栏上单击“多段线”按钮
，命令行提示如下。
图5-13 例题5-9图例
命令：pline
指定起点：
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙（选择“a”，绘制圆弧）
指定圆弧的端点或[角度（A）/圆心（CE）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：w↙
（选择“w”，设置线宽）
指定起点宽度<0.0000>：↙ （默认起点的宽度为0）
指定端点宽度<0.0000>：3↙ （设置圆弧终点的线宽为3）
指定圆弧的端点或[角度（A）/圆心（CE）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：a↙ （选择“a”，通过设置角度绘制圆弧）
指定包含角：-180↙ （输入圆弧包含的角度，用正负号区分画弧的方向）
指定圆弧的端点或[圆心（CE）/半径（R）]：r↙ （选择“r”，通过设置圆弧的半径来确定圆弧大小）
指定圆弧的半径：5↙ （圆弧的半径设置为5）
指定圆弧的弦方向<90>：0↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：w↙ （选择“w”，设置线宽）
指定起点宽度<3.0000>：↙
指定端点宽度<3.0000>：0↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：a↙ （选择“a”，通过设置角度绘制圆弧）
指定包含角：180↙
指定圆弧的端点或[圆心（CE）/半径（R）]：r↙
指定圆弧的半径：5↙
指定圆弧的弦方向<270>：0↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：↙ （直接按<Enter>键，结束命令）
