AutoCAD2012中文版应用教程：绘制二维射线

2023-10-21 理论教育版权反馈

【摘要】：在绘制二维图形时，通常需要做一辅助线来完成，射线即是其中一种。一般情况下，射线也只能作为辅助线使用而不能作为图形的一部分。功能绘制二维或三维射线。指定通过点：绘制如图5-11所示的射线。如果需要一条仅在一个方向上扩展线的话，用射线比较好。

在绘制二维图形时，通常需要做一辅助线来完成，射线即是其中一种。它是指从指定的起点向某一个方向无限延伸的直线。一般情况下，射线也只能作为辅助线使用而不能作为图形的一部分。

（1）调用命令方式

·下拉菜单：绘图→射线。

·命令：Ray。

（2）功能

绘制二维或三维射线。

（3）操作过程

调用该命令后，命令行提示如下。

指定起点：（确定射线起点）

指定通过点：（确定射线上另一点）

……（创建同一起点的多重射线）

指定通过点：（按<Esc>键，结束命令）(www.chuimin.cn)

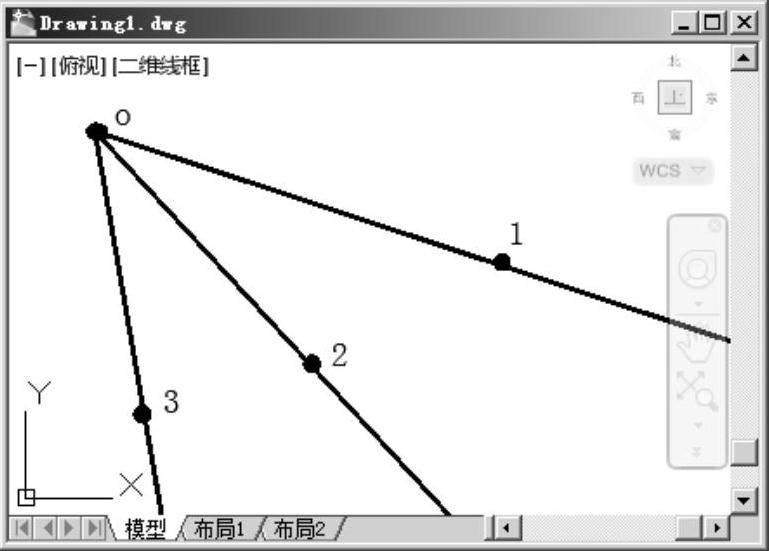

【例题5-7】绘制如图5-11所示的射线。

图5-11 例题5-7图例

通过“绘图”菜单下的“射线”命令，绘制射线，命令行提示如下。

指定起点：（选定O点，确定射线的起点）

指定通过点：（选定射线上另一点1，确定O1射线的方向）

指定通过点：（选定射线上另一点2，确定O2射线的方向）

指定通过点：（选定射线上另一点3，确定O3射线的方向）

指定通过点：（按<Esc>键，结束命令）

射线类似于构造线，但射线的起点是以指定点为起点，向某一方向无限延伸。如果需要一条仅在一个方向上扩展线的话，用射线比较好。构造线和射线都可以利用对象捕捉，也都能像其他对象一样进行编辑，但需要注意的是：构造线不能使用端点捕捉，射线不能用中点捕捉。
