构造线是向两端无限延伸的直线,主要用在工程制图中保证主视图与侧视图、俯视图之间的投影关系而做的辅助线,它不是图形的一部分。
(1)调用命令方式
·下拉菜单:绘图→构造线。
·命令:Xline或xl。
(2)功能
绘制两端无限延长的直线作为绘图的辅助线。
(3)操作过程
调用该命令后,命令行提示如下。 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:(用户可指定一点或选择各项) 指定通过点: (指定构造线上另外一点) …… (创建同一起点的多条构造线) 指定通过点: (直接按<Esc>键,结束命令)
其中,各选项含义如下。
·水平:绘制一条经过指定点并且与当前坐标X轴平行的构造线。
·垂直:绘制一条经过指定点并且与当前坐标Y轴平行的构造线。
·角度:绘制与水平方向成一定角度的构造线;也可以先指定一条参考线,再指定直线与构造线的角度;还可以先指定构造线的角度,再设置通过点。
·二等分:绘制平分指定角的构造线。
·偏移:绘制一条与已知直线平行,通过一点或与已知直线有一定距离的构造线。

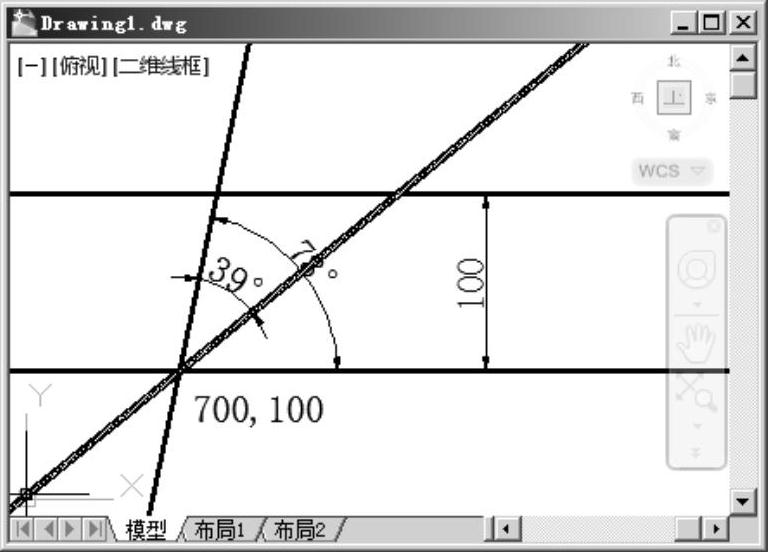

【例题5-6】用构造线绘制如图5-10所示的辅助线。
图5-10 用构造线绘制辅助线
①在“绘图”工具栏上单击“直线”按钮,命令行提示如下。
命令:_xline指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:h↙
(选择“h”绘制一条水平的构造线)
指定通过点:700,100↙ (在点(700,100)绘制水平构造线)(www.chuimin.cn)
指定通过点:*取消* (按<Esc>键结束命令)
②直接按<Enter>键,继续执行构造线命令。
XLINE指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:o↙(选择“o”指定偏移距离)
指定偏移距离或[通过(T)]<通过>:100↙ (指定偏移的距离)
选择直线对象: (选择参考的线)
指定向哪侧偏移: (指定要绘制的构造线在参考线的哪一侧)
选择直线对象: (按<Esc>键结束命令)
③按<Enter>键,继续执行构造线命令。
XLINE指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:a↙(选择“a”绘制与已有直线
呈一定角度的构造线)
输入构造线的角度(0)或[参照(R)]:r↙(选择“r”选择参考直线)
选择直线对象: (选择参考直线)
输入构造线的角度<0>:78↙ (输入角度值)
指定通过点:700,100↙ (指定要绘制的构造线通过的点)
指定通过点: (按<Esc>键结束命令)
④按<Enter>键,继续执行构造线命令。
XLINE指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:b↙(选择“b”绘制角平分线)
指定角的顶点: (拾取两条构造线的交点)
指定角的起点: (指定第一条构造线)
指定角的端点: (指定第二条构造线)
命令:*取消* (按<Esc>键,结束命令)
