直线指有端点的线段。直线命令可以根据起点和端点绘制直线或折线。在绘制折线时，线段的终点即是下一线段的起点（在命令执行结束之前），对于每个起点和端点之间的直线段都是一个独立的对象。

（1）调用命令方式

·下拉菜单：绘图→直线。

·工具栏：“绘图”工具栏（“直线”按钮）。

·命令：Line或L。

（2）功能

绘制一条或连续的二维、三维线段。

（3）操作过程

调用该命令后，命令行提示如下。

指定第一点：（确定直线段的起点）

指定下一点或[放弃（U）]：（确定一条直线的终点或连续线段的第二点）

……

指定下一点或[闭合（C）/放弃（U）]：（确定连续线段的终点）

指定下一点或[闭合（C）/放弃（U）]：（按<Esc>键，结束命令）

在确定直线段起点时，可以用光标在屏幕上点选，也可以输入坐标，在确定第二及以后的点时，光标移动时即可看到起点和光标点有一连线，此时在命令框中直接输入直线段的长度，计算机会在上一点和光标点连线方向自动绘出输入长度的直线段。

在确定直线的端点时，如果发现绘制错误了，可以输入“u”，然后按<Enter>键，放弃刚才所确定的直线端点，重新绘制；如果绘制的最后一点和第一个点是重合的，可以输入“c”，然后按<Enter>键，则直线自动闭合到起点处。

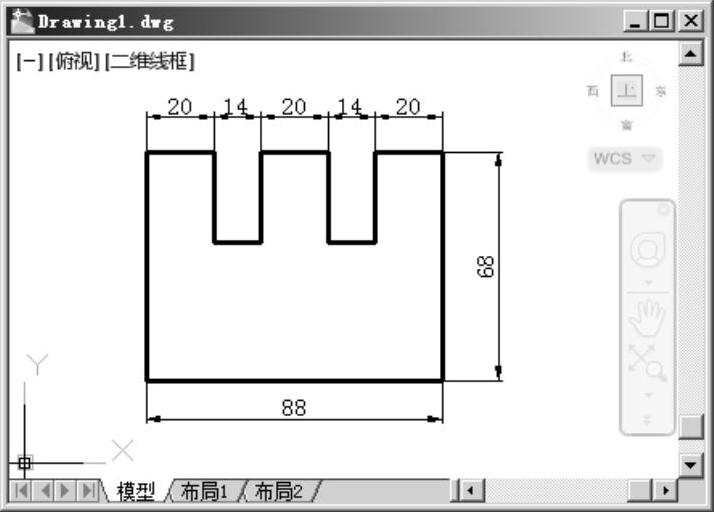

【例题5-5】用直线绘制如图5-9所示的图形。

①打开正交模式。(www.chuimin.cn)

②在“绘图”工具栏上单击“直线”按钮，命令行提示如下。

图5-9 例题5-5图例

命令：_line指定第一点：（在绘图区任意一点单击，确定直线起点）

指定下一点或[放弃（U）]：88↙ （按图例标注的尺寸绘制直线）

指定下一点或[放弃（U）]：68↙

指定下一点或[闭合（C）/放弃（U）]：20↙

指定下一点或[闭合（C）/放弃（U）]：27↙

指定下一点或[闭合（C）/放弃（U）]：14↙

指定下一点或[闭合（C）/放弃（U）]：27↙

指定下一点或[闭合（C）/放弃（U）]：20↙

指定下一点或[闭合（C）/放弃（U）]：27↙

指定下一点或[闭合（C）/放弃（U）]：14↙

指定下一点或[闭合（C）/放弃（U）]：27↙

指定下一点或[闭合（C）/放弃（U）]：20↙

指定下一点或[闭合（C）/放弃（U）]：c↙（输入“c”，闭合图形）
