图纸设定、图层建立与对象设置
【摘要】：图4-18 设置自动保存图4-19 “图形单位”对话框2.设置图形界限为A4的图幅，并进行对象特性的设置。表4-1 练习2建立图层①启动AutoCAD，进入AutoCAD的主窗口。
1.打开AutoCAD 2012，设置绘图区背景色为绿色；自动保存时间为15分钟；长度、角度单位均为十进制，小数点后的位数保留1位，角度保留0位。
①双击AutoCAD 2012快捷方式
图标，打开AutoCAD 2012，在命令行空白处右击，选择“选项”命令，打开“选项”对话框。
②选择“显示”选项卡，单击“颜色”按钮，弹出“图形窗口颜色”对话框，选择绿色，如图4-17所示。

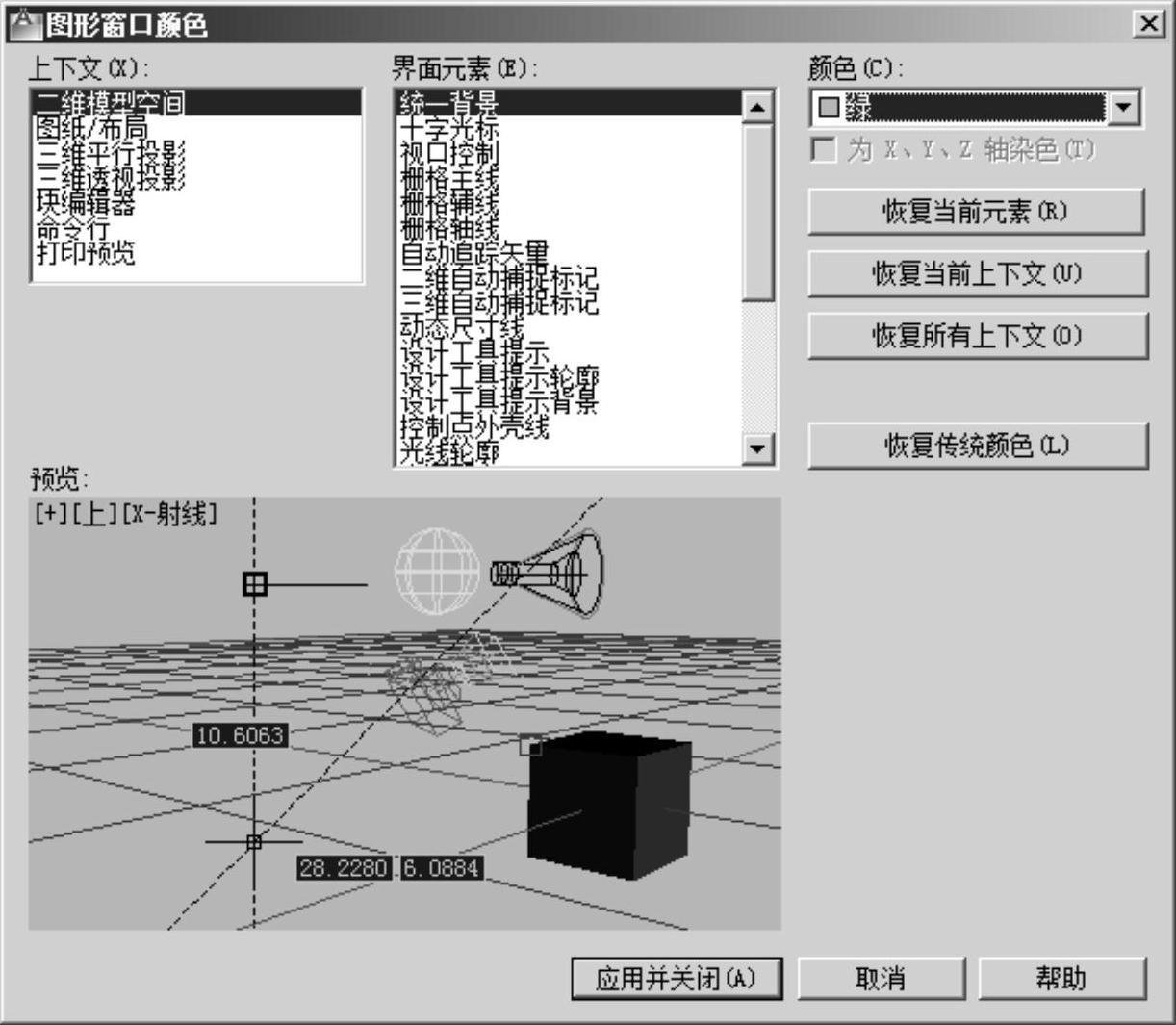

图4-17 选择颜色
③选择“打开和保存”选项卡，勾选“文件安全措施”选项组中的“自动保存”复选框，并在“保存间隔分钟数”文本框中输入“15”，如图4-18所示。
④打开“格式”下拉菜单下的“图形单位”对话框，进行单位和精度的设置，如图4-19所示。
图4-18 设置自动保存

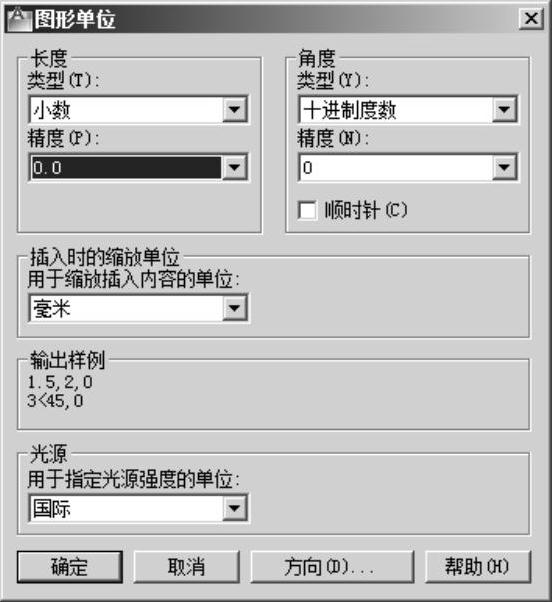

图4-19 “图形单位”对话框
2.设置图形界限为A4（210×297）的图幅，并进行对象特性的设置。设置要求见表4-1中的相应图层。

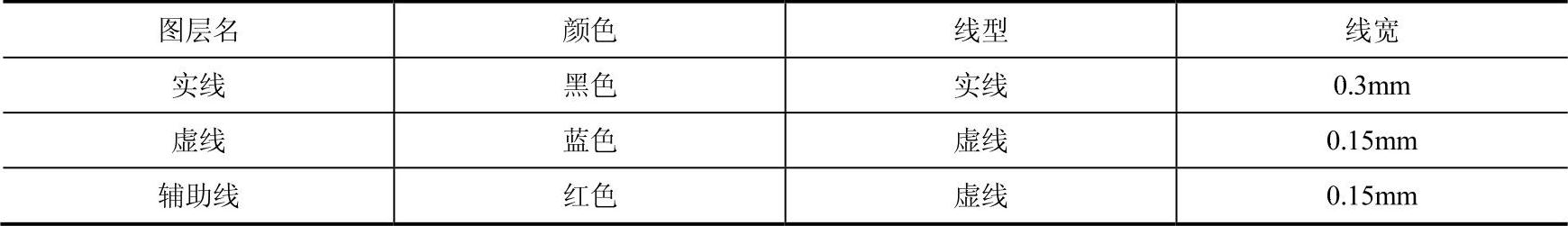

表4-1 练习2建立图层
(www.chuimin.cn)
①启动AutoCAD，进入AutoCAD的主窗口。
②在AutoCAD的命令行输入“limits”命令，设置图幅，并检查绘图界限。
命令：limits↙
重新设置模型空间界限：
指定左下角点或[开（ON）/关（OFF）]<0.0000，0.0000>：on↙ （检查绘图界限）
命令：limits↙
重新设置模型空间界限：
指定左下角点或[开（ON）/关（OFF）]<0.0000，0.0000>：↙ （按<Enter>键，默认左下角坐标）
指定右上角点<420.0000，297.0000>：210，297↙ （输入图幅右上角坐标）
③打开“图层管理器”，设置如图4-20所示的图层。

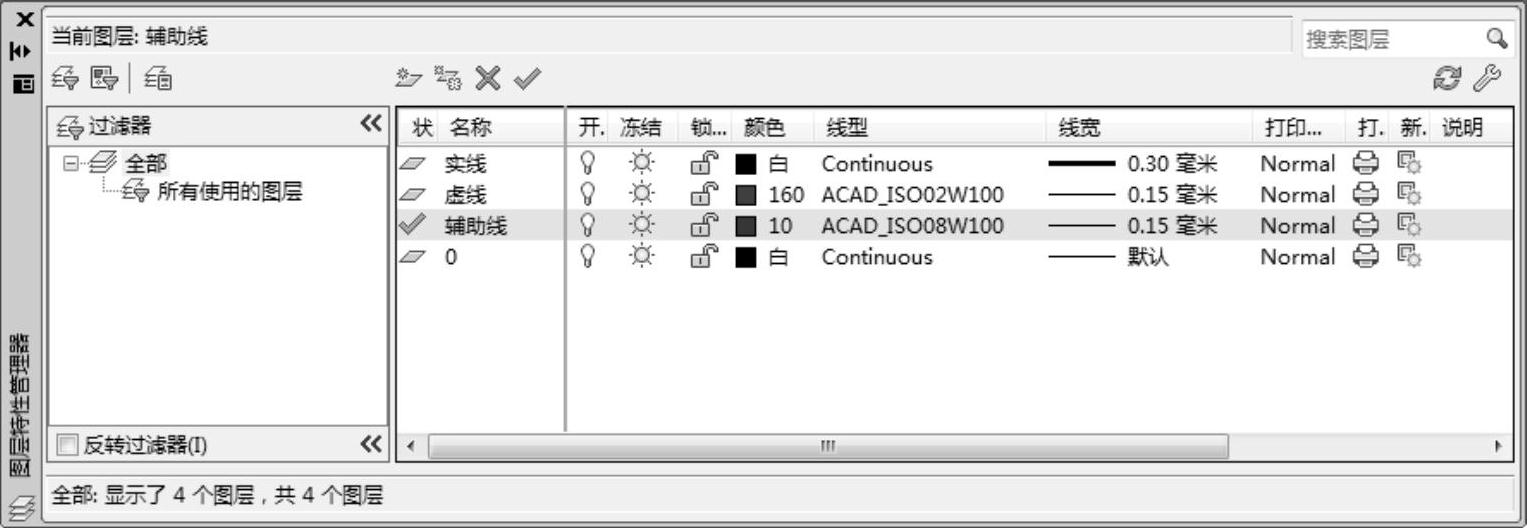

图4-20 设置的图层示例
