用户可以设置绘制的所有线段的宽度，使用这个特性的好处是在打印图形时可以得到图形在屏幕上显示的线宽。用户在绘图过程中可以将不同的线宽特性赋予指定的图形对象，这样在屏幕上就能够直接看到设计效果。如图4-10所示的就是采用了不同线宽绘制的图形对象。

1.设置线宽

（1）调用命令方式

·下拉菜单：格式→线宽。

·命令：Lweight。

（2）功能

设置绘图时线段的宽度。

（3）操作过程

调用该命令后，弹出如图4-11所示的“线宽设置”对话框，用户可以按照需要进行相应的设置。

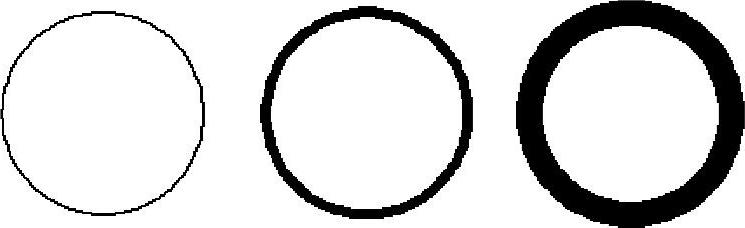

图4-10 采用了不同线宽绘制的效果(www.chuimin.cn)

图4-11 “线宽设置”对话框

该对话框中，“线宽”下拉列表用于设置图形对象的线条宽度。在“线宽”下拉列表框中选择一种线条后，即以选择的线宽绘制图形对象。若选择的是“随层”，表示当前绘图线宽与图层的线宽一致。通常绘图线型都设置为随图层线宽，这样在哪个工作层上绘图，就使用该层的线宽。当设置为“随块”时，绘图线宽为设置的默认线宽。当把在该线型设置下绘制的对象设置为块后，在不同图层插入块时，块对象的线宽与插入层的线宽一致，但在插入块时当前线宽应设置为“随层”方式。当设置为“默认”时，绘图线宽为设置的“默认”线宽。当改变默认线宽的设置值时，自动更改以前采用“默认”线宽绘制的图形对象的线宽。“默认”线宽由系统变量Lwdefault来控制。该值设置为“0”时，在模型空间中按一个像素宽度显示绘制的对象，在打印时按指定打印设备的最小有效宽度打印图形对象；当设置为其他值时，按设置的线宽值显示和打印图形对象，而不受绘制对象所在图层线宽的影响。

“线宽设置”对话框中，“列出单位”选项组用于设置线宽的单位。提供“毫米”和“英寸”两种单位。

“显示线宽”复选框用于设置是否按设置的线宽显示图形。与状态栏上的“线宽”按钮功能相同。

“默认”下拉列表用于设置系统变量Lwdefault的线宽值。用户可从相应的列表中选择一种线宽值作为系统的“默认”线宽。

“调整显示比例”选项组用于设置线宽的显示比例。

还有一种设置当前线宽的简单方法，单击“对象特性”工具栏中“线宽”下拉列表框的按钮选择。

2.修改对象线宽

修改已有的图形对象线型也有两种方法。可以使用“特性”对话框或“对象特性”工具栏进行修改。首先要选择要修改的对象，然后在“特性”对话框或“对象特性”工具栏中的“线型”下拉列表框中选择要修改成的线型。
