AutoCAD2012教程：颜色设置与对象属性
【摘要】：当对象的颜色图4-9 “选择颜色”对话框设置为“随层”时，绘制对象的颜色与对象所在图层的颜色设置相同。当对象的颜色设置为“随块”时，绘图颜色为白色。当把在该颜色设置下绘制的对象设置为块后，在不同图层插入块时，块对象的颜色将与插入层的颜色一致，但在插入块时当前颜色应设置成“随层”方式。
在同一个图形中，用户可以将不同的对象设置不同的颜色，以区分它们的类别和作用。同时，也可以通过设置对象的颜色来控制打印输出时笔画线的宽度。
1.设置颜色
（1）调用命令方式
·下拉菜单：格式→颜色。
·命令：Color。
（2）功能
设置当前对象的颜色。
（3）操作过程(www.chuimin.cn)
调用Color命令后，弹出如图4-9所示的“选择颜色”对话框。可以在“标准颜色”“灰度”或“全色调板”上选择一种具体的颜色作为当前的颜色，AutoCAD在此后将以该颜色绘图。另外，AutoCAD中还提供了两种逻辑颜色，即“随层”和“随块”。当对象的颜色

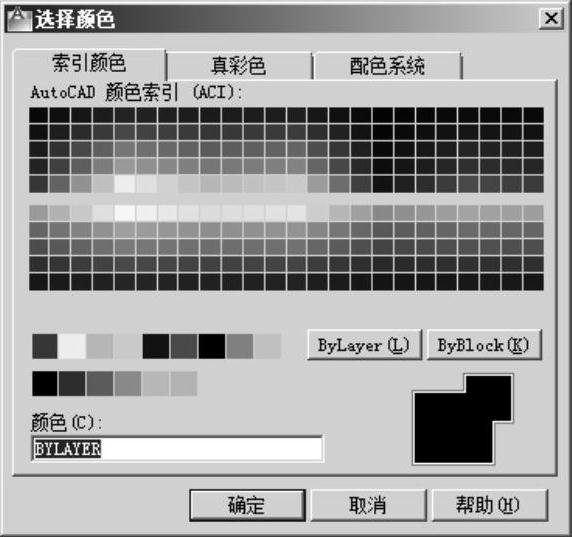

图4-9 “选择颜色”对话框
设置为“随层”时，绘制对象的颜色与对象所在图层的颜色设置相同。当对象的颜色设置为“随块”时，绘图颜色为白色。当把在该颜色设置下绘制的对象设置为块后，在不同图层插入块时，块对象的颜色将与插入层的颜色一致，但在插入块时当前颜色应设置成“随层”方式。
还有一种设置当前颜色的简单方法，单击“对象特性”工具栏中“颜色”下拉列表框的
按钮选择即可。
2.修改对象颜色
对已设置好颜色的图形，如想对其进行修改，可以使用“特性”对话框或“对象特性”工具栏进行修改。首先要选择要修改的对象，然后在“特性”对话框或“对象特性”工具栏中的“颜色”下拉列表框中选择要修改成的颜色。
