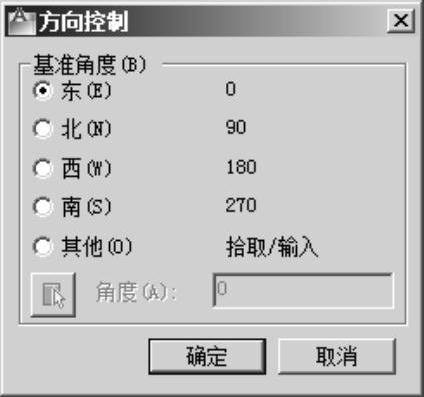

【摘要】：用户所绘制的每个物体都是用单位来度量的，绘图之前应先设置绘图单位。·“长度”选项组：用于设置长度单位的类型和精度。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形单位与目标图形单位之比。·“输出样例”选项组：显示当前单位设置下的标注示例。图4-2 “图形单位”对话框图4-3 “方向控制”对话框

用户所绘制的每个物体都是用单位来度量的，绘图之前应先设置绘图单位。用户可以设置对象长度和角度的单位类型和精度，也能为用户从AutoCAD设计中心插入的块和其他内容指定单位。

（1）调用命令方式

·下拉菜单：格式→单位。

·命令：Units。

（2）功能

设置绘图单位。

（3）操作过程

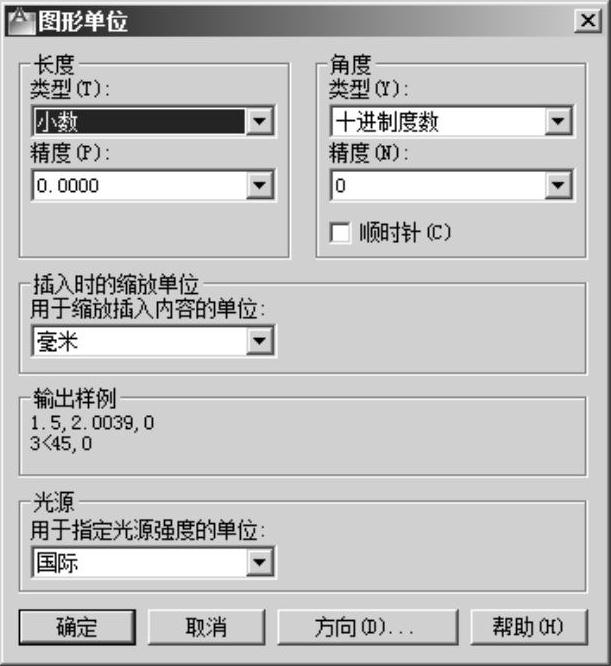

调用该命令后，弹出“图形单位”对话框，如图4-2所示，各选项组功能如下。

·“长度”选项组：用于设置长度单位的类型和精度。用户可以分别点取“类型”和“精度”下拉列表框中选择需要的长度单位类型和精度。

·“角度”选项组：用户可以在“角度”下的“类型”和“精度”下拉列表框中选择需要的角度单位类型和精度。“顺时针”复选框用于设置角度测量的方向。

·“插入时的缩放单位”选项组：用于控制插入到当前图形中的块和图形的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形单位与目标图形单位之比。若插入块时不按指定单位缩放，则应选择“无单位”。(www.chuimin.cn)

·“输出样例”选项组：显示当前单位设置下的标注示例。
