AutoCAD2012中文版应用教程：绘制的图形
【摘要】：命令：_line指定第一点： 指定下一点或[放弃]：7.071↙ 指定下一点或[放弃]：5↙ 指定下一点或[闭合/放弃]：7.071↙ 指定下一点或[闭合/放弃]：↙ 图3-35 练习3图例图3-36 极轴追踪4.绘制如图3-38所示的图形。②在“绘图”工具栏上单击“直线”按钮，命令行提示如下。
1.按图3-33中给出的坐标，分别用绝对直角坐标法和相对直角坐标法绘制所示的矩形。
绝对直角坐标法操作步骤如下。
命令：_line指定第一点：100，100↙
指定下一点或[放弃（U）]：100，160↙
指定下一点或[放弃（U）]：200，160↙
指定下一点或[闭合（C）/放弃（U）]：200，100↙
指定下一点或[闭合（C）/放弃（U）]：↙
相对直角坐标法操作步骤如下。
命令：_line指定第一点：100，100↙
指定下一点或[放弃（U）]：@0，60↙
指定下一点或[放弃（U）]：@100，0↙
指定下一点或[闭合（C）/放弃（U）]：@0，-60↙
指定下一点或[闭合（C）/放弃（U）]：@-100，0↙
2.按图3-34中给出的角度及长度，用极坐标法绘制正三角形。
命令：_line指定第一点：100，100↙
指定下一点或[放弃（U）]：@100<60↙
指定下一点或[放弃（U）]：@100<300↙
指定下一点或[闭合（C）/放弃（U）]：@100-120↙
指定下一点或[闭合（C）/放弃（U）]：@100<-120↙
指定下一点或[闭合（C）/放弃（U）]：@100<120↙
指定下一点或[闭合（C）/放弃（U）]：↙

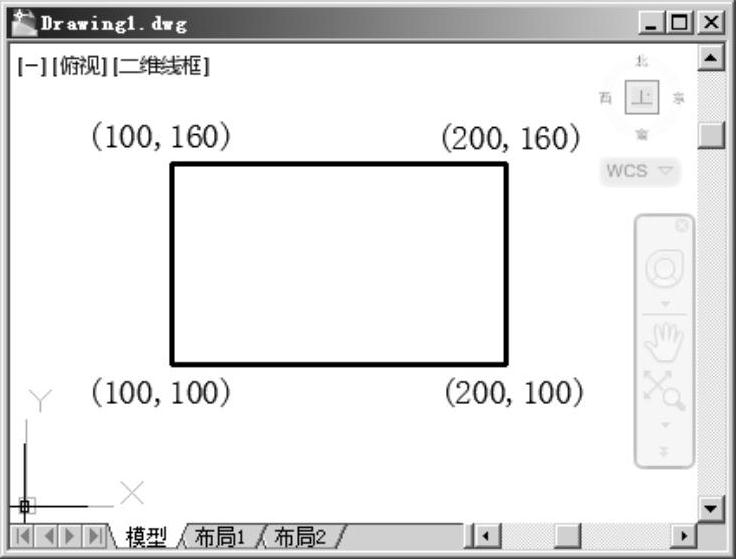

图3-33 练习1图例

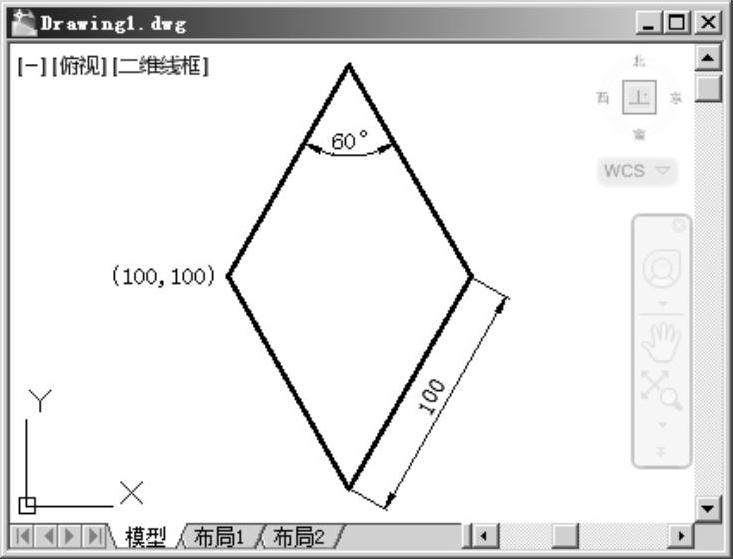

图3-34 练习2图例
3.在正交方式和极坐标跟踪方式下使用直接距离输入，绘制如图3-35所示的门闩。
①打开正交模式。
命令：_line指定第一点：（在绘图区任意一点单击，确定直线起点）
指定下一点或[放弃（U）]：5↙ （水平向右移动光标，直接输入水平距离值）
指定下一点或[放弃（U）]：5↙（竖直向上移动光标，直接输入竖直距离值）(www.chuimin.cn)
指定下一点或[闭合（C）/放弃（U）]：20↙ （水平向右移动光标，直接输入水平距离值）
指定下一点或[闭合（C）/放弃（U）]：5↙ （竖直向上移动光标，直接输入竖直距离值）
指定下一点或[闭合（C）/放弃（U）]：20↙ （水平向左移动光标，直接输入水平距离值）
指定下一点或[闭合（C）/放弃（U）]：5↙ （竖直向上移动光标，直接输入竖直距离值）
指定下一点或[闭合（C）/放弃（U）]：5↙ （水平向左移动光标，直接输入水平距离值）
指定下一点或[闭合（C）/放弃（U）]：15↙ （竖直向下移动光标，直接输入竖直距离值）
指定下一点或[闭合（C）/放弃（U）]：↙ （按<Enter>键，结束直线命令）
③关闭正交模式。
④打开极轴追踪模式，并设置增量角为45°。
⑤在绘图区右击，在弹出的快捷菜单中选择“重复直线”命令，命令行提示如下。 命令：_line指定第一点： （捕捉到刚结束的点为起点绘制直线） 指定下一点或[放弃（U）]：7.071↙ （移动光标，当提示135°方向时，输入在该方向的画线 长，如图3-36所示） 指定下一点或[放弃（U）]：5↙ （竖直向上移动光标，直接输入竖直距离值） 指定下一点或[闭合（C）/放弃（U）]：7.071↙ （移动光标，当提示45°方向时，输入在该方向的画 线长，如图3-37所示） 指定下一点或[闭合（C）/放弃（U）]：↙ （按<Enter>键，结束直线命令）

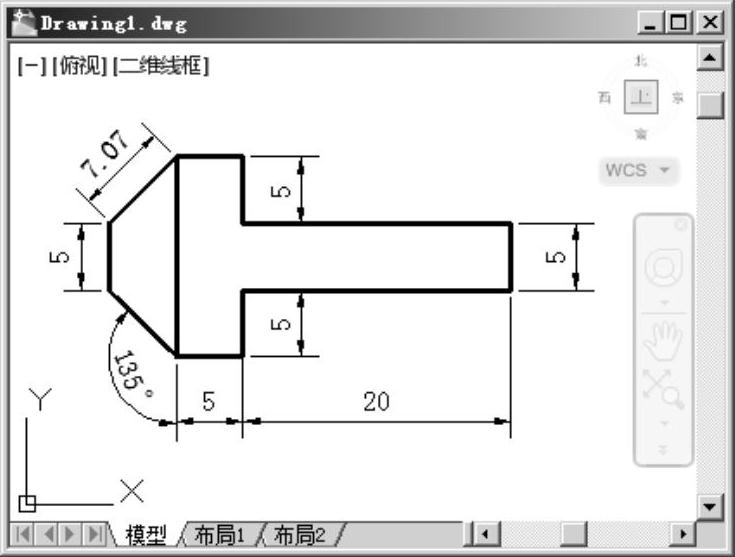

图3-35 练习3图例

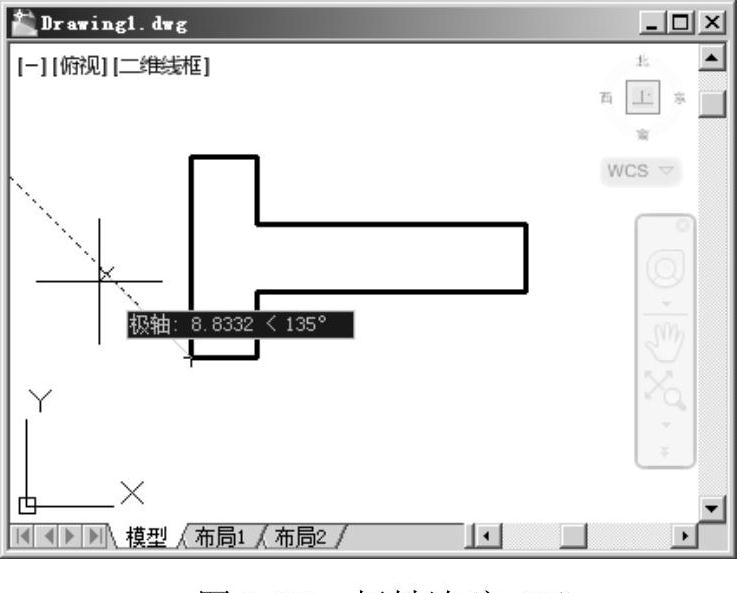

图3-36 极轴追踪（1）
4.绘制如图3-38所示的图形。

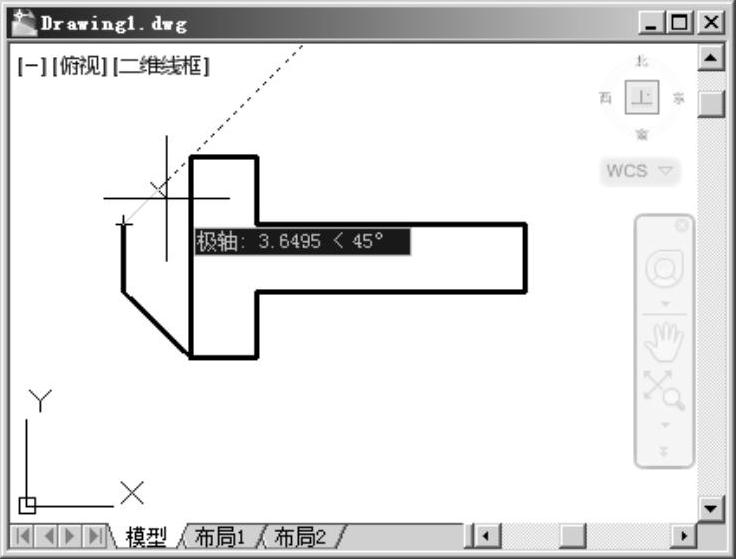

图3-37 极轴追踪（2）

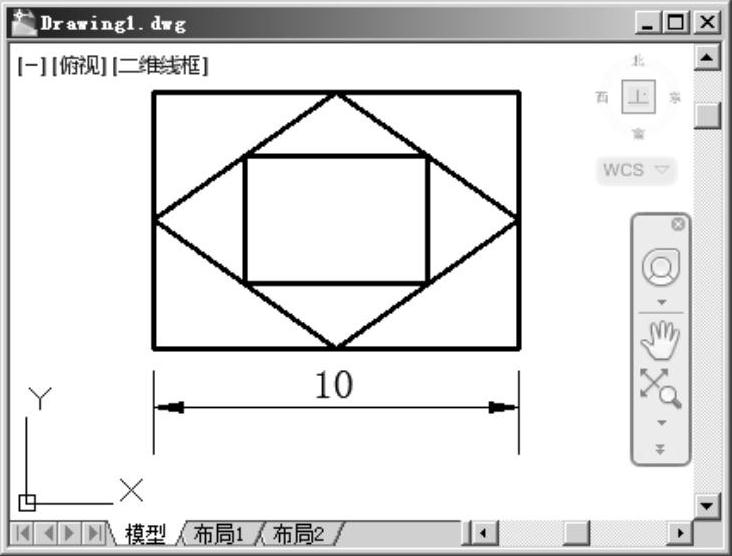

图3-38 练习4图例
①打开正交模式。
②在“绘图”工具栏上单击“直线”按钮
，命令行提示如下。
命令：_line指定第一点： （在绘图区任意一点单击，确定直线起点）
指定下一点或[放弃（U）]：10↙ （水平向右移动光标，直接输入水平距离值）
指定下一点或[放弃（U）]：7↙ （竖直向下移动光标，直接输入竖直距离值）
指定下一点或[闭合（C）/放弃（U）]：10↙ （水平向左移动光标，直接输入水平距离值）
指定下一点或[闭合（C）/放弃（U）]：7↙ （竖直向上移动光标，直接输入竖直距离值）
指定下一点或[闭合（C）/放弃（U）]：↙ （按<Enter>键，结束直线命令）
③打开对象捕捉功能，设置捕捉点为“中点”。
④继续执行绘制“直线”命令，按图例分别捕捉到各直线的中点进行绘制。
