用户可以通过以下任意一种方式来打开“约束设置”对话框中的“自动约束”选项卡进行设置，如图3-32所示。

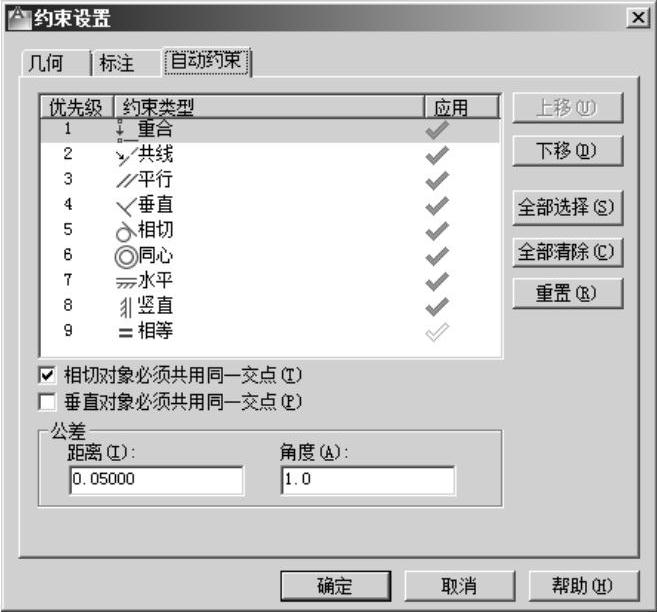

图3-32 “自动约束”选项卡

·菜单栏：选择“参数”→“约束设置”命令，弹出“约束设置”对话框，切换到“自动约束”选项卡。

·工具栏：在“参数化”工具栏上单击“约束设置”按钮，弹出“约束设置”对话框，再切换到“自动约束”选项卡。

·命令行：在命令中输入“CONSTRAINTSETTINGS”命令，然后按<Enter>键，弹出“约束设置”对话框，切换到“自动约束”选项卡。

“自动约束”选项卡中各选项的功能和含义如下。(www.chuimin.cn)

·“约束类型”列表框：显示自动约束的类型及优先级。可以通过单击“上移”和“下移”按钮来调整优先级的先后顺序，单击图标选择或去掉以某种类型的约束作为自动约束类型。

·“相切对象必须共用同一交点”复选框：勾选该复选框，指定两条曲线必须共用一个点（在距离公差内设置）应使用相切约束。

·“垂直对象必须共用同一交点”复选框：勾选该复选框，指定直线必须相交或一条直线的端点必须与另一条直线或直线的端点重合（在距离内设置）。

·“距离”文本框：设置可接受的距离公差值。

·“角度”文本框：设置可接受的角度公差值。
