使用From特性，可在相对于已有对象的已知距离和方向处建立新对象，就好像是在已有的对象和新对象之间建立了许多无形的辅助线，以帮助用户在适当的位置开始绘制新对象。当没有对象捕捉可用来帮助用户决定一个新点时，使用From特性。

下面介绍如何使用From功能。

·启动一个绘图命令。

·在命令行中输入“From”命令或者右击，从快捷菜单中选择“自”子菜单。

·AutoCAD提示输入一个基本点，通常可使用对象捕捉输入端点。

·AutoCAD提示输入偏移量，可以用相对坐标或极坐标输入。

·继续执行命令。

【例题3-8】在如图3-23所示的边长分别为10和15的矩形中绘制正方形，要求：① 绘制的正方形距离矩形角点1在X方向和Y方向分别为2和4；②正方形边长为6。

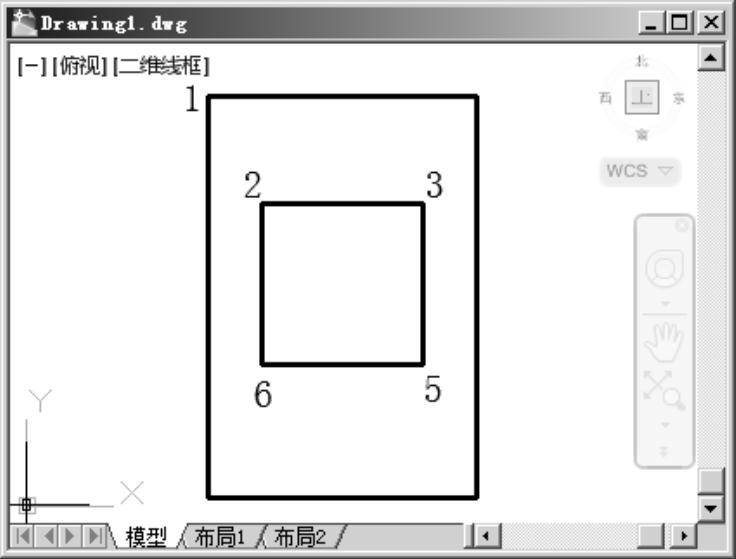

绘制效果如图3-24所示。

①在“绘图”工具栏上单击“直线”按钮，命令行提示如下。
