AutoCAD2012中文版应用，快速实现点过滤器功能
【摘要】：点过滤器允许用户使用一个已有的对象捕捉的X坐标和另一个对象捕捉的Y坐标指定一个新点坐标。使用点过滤器的步骤如下。①启动绘图命令。⑤继续执行命令。图3-20 快捷菜单的“点过滤器”在如图3-21所示的图形中绘制直线，要求绘制的直线如图3-22所示。命令：_line指定第一点：指定下一点或[放弃]：.y↙ 于 指定下一点或[放弃]：<正交 开> 指定下一点或[闭合/放弃]：↙ ②保存图形，绘制效果如图3-22所示。
点过滤器允许用户使用一个已有的对象捕捉的X坐标和另一个对象捕捉的Y坐标指定一个新点坐标。即用户可根据已有对象的坐标构造一个点的X、Y坐标。使用点过滤器的步骤如下。
①启动绘图命令。
②为了指定一个坐标，在命令行输入“.X”或“.Y”，用户还可以在对象捕捉快捷菜单上找到点过滤器，如图3-20所示。
③AutoCAD提示输入一个点，通常可用对象捕捉来指定。
④AutoCAD又提示输入其他的坐标值，通常也使用对象捕捉指定（如果是二维图，则忽略Z坐标）。
⑤继续执行命令。
用户不必同时使用坐标的X和Y两部分。例如：可以用已有直线的Y坐标和在屏幕上任意拾取的X坐标构造点的X、Y坐标。
图3-20 快捷菜单的“点过滤器”
【例题3-7】在如图3-21所示的图形中绘制直线，要求绘制的直线如图3-22所示。
①在“绘图”工具栏上单击“直线”按钮
，命令行提示如下。(www.chuimin.cn)
命令：_line指定第一点：（通过“对象捕捉”功能捕捉到圆弧的端点“1”处，确定直线第一点）
指定下一点或[放弃（U）]：.y↙ （输入“.y”，按<Enter>键，捕捉另一点的Y坐标）
于 （通过“对象捕捉”功能捕捉到直线的端点“2”处，找到“2”点的Y坐标）
（需要XZ） （通过“对象捕捉”功能捕捉到圆弧的端点“1”处，找到“1”点的X坐标）
指定下一点或[放弃（U）]：<正交 开> （打开正交模式，绘制水平直线，确定“4”点）
指定下一点或[闭合（C）/放弃（U）]：↙ （按<Enter>键，结束直线命令） ②保存图形，绘制效果如图3-22所示。

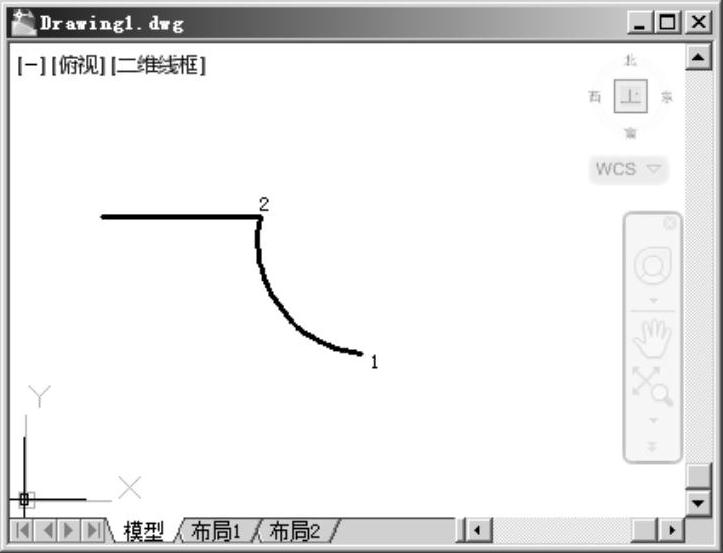

图3-21 例题3-7图例

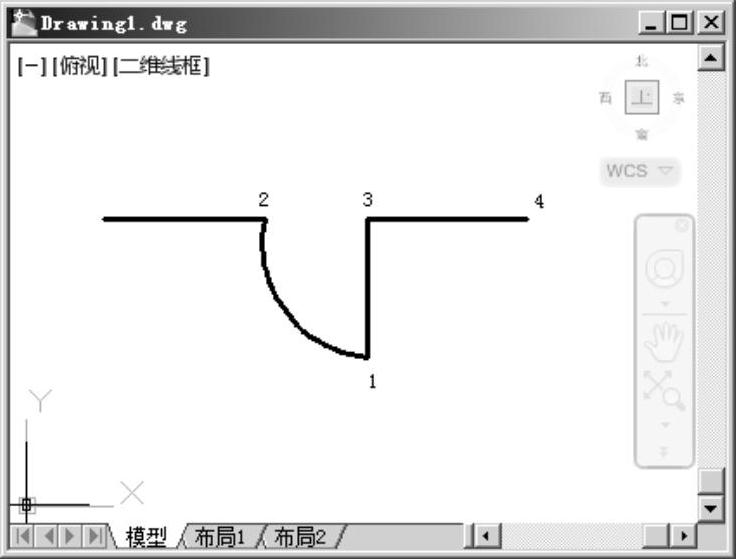

图3-22 例题3-7绘制效果
