AutoCAD2012目标捕捉跟踪教程
【摘要】：跟踪的目的是确定基于已存在的目标设定来捕捉一个点。目标捕捉跟踪使得用户在AutoCAD下的绘图方式有了重大改变，由于它提供了轨迹点的可视化确认，使绘图变得更加方便快捷，用户因此可不必总低头看键盘而能做更多的抬头绘图工作。使用状态栏上的“对象捕捉追踪”按钮可以操作对象捕捉追踪是打开还是关闭。用户可为一个特定命令指定一个目标捕捉或打开运行目标捕捉，然后单击状态栏的“对象捕捉追踪”按钮。图3-19 对象捕捉追踪效果
跟踪的目的是确定基于已存在的目标设定来捕捉一个点。一条暂时的轨迹线从指定点下拉出，用户用极坐标跟踪或直接距离输入很容易获得新点的位置。
目标捕捉跟踪使得用户在AutoCAD下的绘图方式有了重大改变，由于它提供了轨迹点的可视化确认，使绘图变得更加方便快捷，用户因此可不必总低头看键盘而能做更多的抬头绘图工作。使用状态栏上的“对象捕捉追踪”按钮
可以操作对象捕捉追踪是打开还是关闭。对象捕捉追踪可以很容易地处理如下以至更多情况。
·用户已画了一条线并确定了起始点，希望此直线的端点垂直于已存在直线的端点。
·用户已画了一条线并确定了起始点，希望线长为一定单位并平行于一条已知直线。
·用户已在矩形中画了一个圆，希望圆心恰好是矩形的中心，即在矩形两边中点连线
的交叉点上。
·用户希望直线起始点在已存在的两条线的延长线的交点上。
要使用目标捕捉追踪，至少要有一个目标捕捉是激活的。用户可为一个特定命令指定一个目标捕捉或打开运行目标捕捉，然后单击状态栏的“对象捕捉追踪”按钮。
目标捕捉追踪一旦打开就可按下述步骤使用。
①启动一个确定点的命令。
②把光标暂时移到一个目标捕捉上，如直线的终点上，暂时捕获它。也可捕获多个点。AutoCAD使用这些捕获的点来计算追踪路径。用户可在目标捕捉上看到一个“+”来确认，如图3-18所示。(www.chuimin.cn)

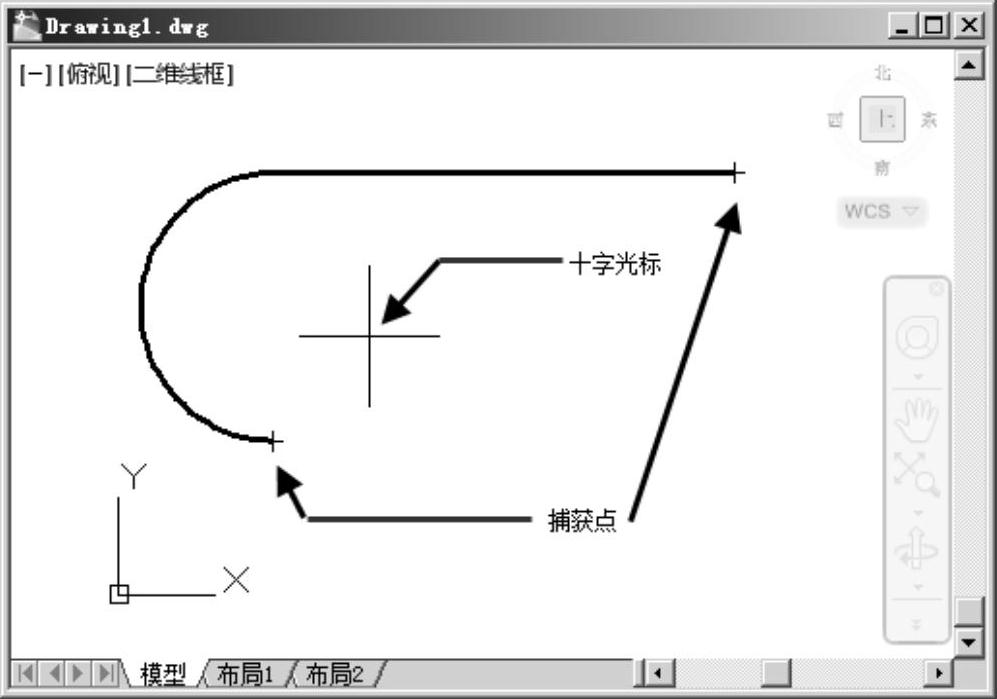

图3-18 捕获点标记
③将光标移动到用户所需的点上，随着光标在可用绘图路径上移动，AutoCAD显示当前定位路径，如图3-19所示。
④当用户看到工具提示或“×”时，单击，AutoCAD将使用此点继续或结束命令，一旦捕获一个点，可用以下3种方式中的任何一种清除。
·移动光标回到“+”点上。
·在状态栏将“对象捕捉追踪”置于“关闭”状态。
·启动任一新命令。

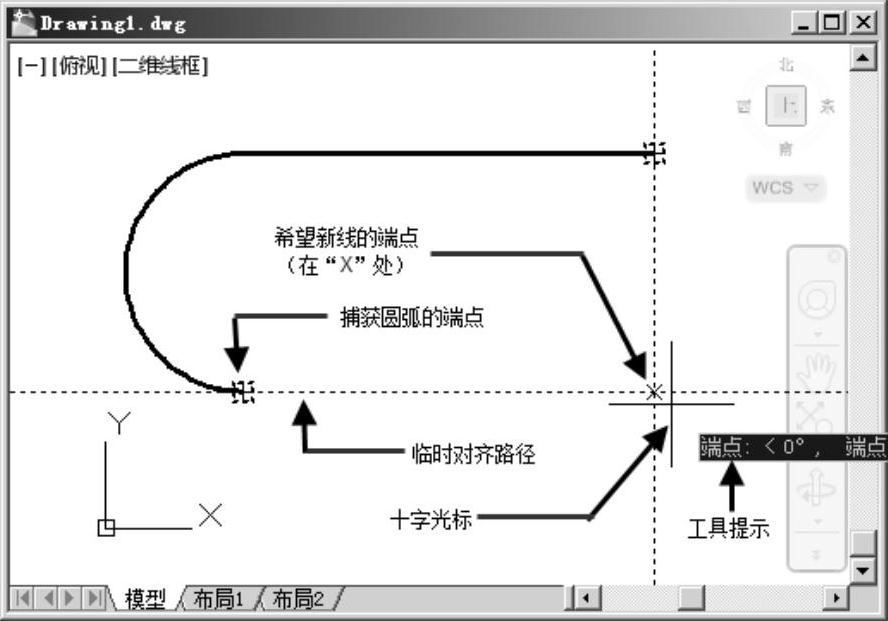

图3-19 对象捕捉追踪效果
