AutoCAD2012中文版教程：对象捕捉选项及使用方法

2023-10-21 理论教育版权反馈

【摘要】：“对象捕捉”选项卡如图3-13所示，“对象捕捉”工具栏如图3-14所示。启动对象捕捉功能的方法有以下3种。·通过状态栏上的“对象捕捉”按钮启动或禁止进行对象捕捉。·绘图过程中，在命令行输入对象捕捉的缩写。表3-1列出了对象捕捉各点的缩写及使用范围。但当直线绘制完成后，这两个点都会被认为是对象捕捉中的端点。圆弧也是一样，尽管提示的是起点和终点，但二者对于对象捕捉来说都是端点。·自动捕捉显示：显示对象捕捉名的标签。

对象捕捉提供的是一个用于拾取图形几何点的过滤器，能精确地定位在对象的一个几何特征点上。在绘图命令执行时，用户利用对象捕捉功能可准确捕捉对象上的特征点，如圆心、交点、端点等。“对象捕捉”选项卡如图3-13所示，“对象捕捉”工具栏如图3-14所示。

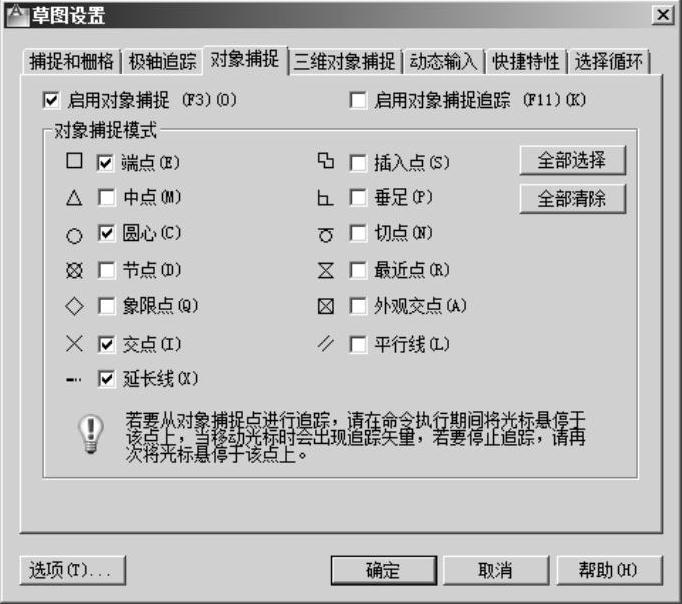

图3-13 “对象捕捉”选项卡

图3-14 “对象捕捉”工具栏

在绘图过程中，使用对象捕捉的频率是非常高的，用户可以在对象捕捉中设置对象捕捉模式，对象捕捉模式设置好后，只要将光标移动到特征点附近，就会自动捕捉到对象的特征点。用户可以单击“全部选择”或“全部清除”按钮来快速选择或清除设置的捕捉点。

需要说明的是，在“对象捕捉”选项卡中设置的对象捕捉模式一旦设置，将一直起作用，除非再次改变设置。而用“对象捕捉”工具栏设置的模式是设置一次只能使用一次。

启动对象捕捉功能的方法有以下3种。

·通过状态栏上的“对象捕捉”按钮启动或禁止进行对象捕捉。

·绘图过程中右击，选择快捷菜单上的“捕捉替代”子菜单，选择相应的捕捉点，如

图3-15所示。

·绘图过程中，在命令行输入对象捕捉的缩写。表3-1

列出了对象捕捉各点的缩写及使用范围。

当绘制直线时，认为它有起点和终点。但当直线绘制完成后，这两个点都会被认为是对象捕捉中的端点。因此拾取端点时，将拾取直线上离拾取点较近的端点。圆弧也是一样，尽管提示的是起点和终点，但二者对于对象捕捉来说都是端点。

当用户在已指定的几何点附近移动光标时，例如在一个端点附近时，AutoCAD将用3种方式告知用户。

·标记符：显示对象捕捉标记符，每个对象捕捉都有不

同形状的标记符，见表3-1。

·自动捕捉显示：显示对象捕捉名的标签。

·磁吸：轻轻地显示向几何点移动光标的拉力。

用户可以按需要定制自动捕捉功能或根据需要取消该功能。选择“选项”对话框中的“绘图”选项卡，如图3-16所示。在其“自动捕捉设置”区域中，可分别打开和关闭标记符、磁吸、自动捕捉工具提示等内容，也可以修改标记符的尺寸及颜色。(www.chuimin.cn)

图3-15 “捕捉替代”菜单

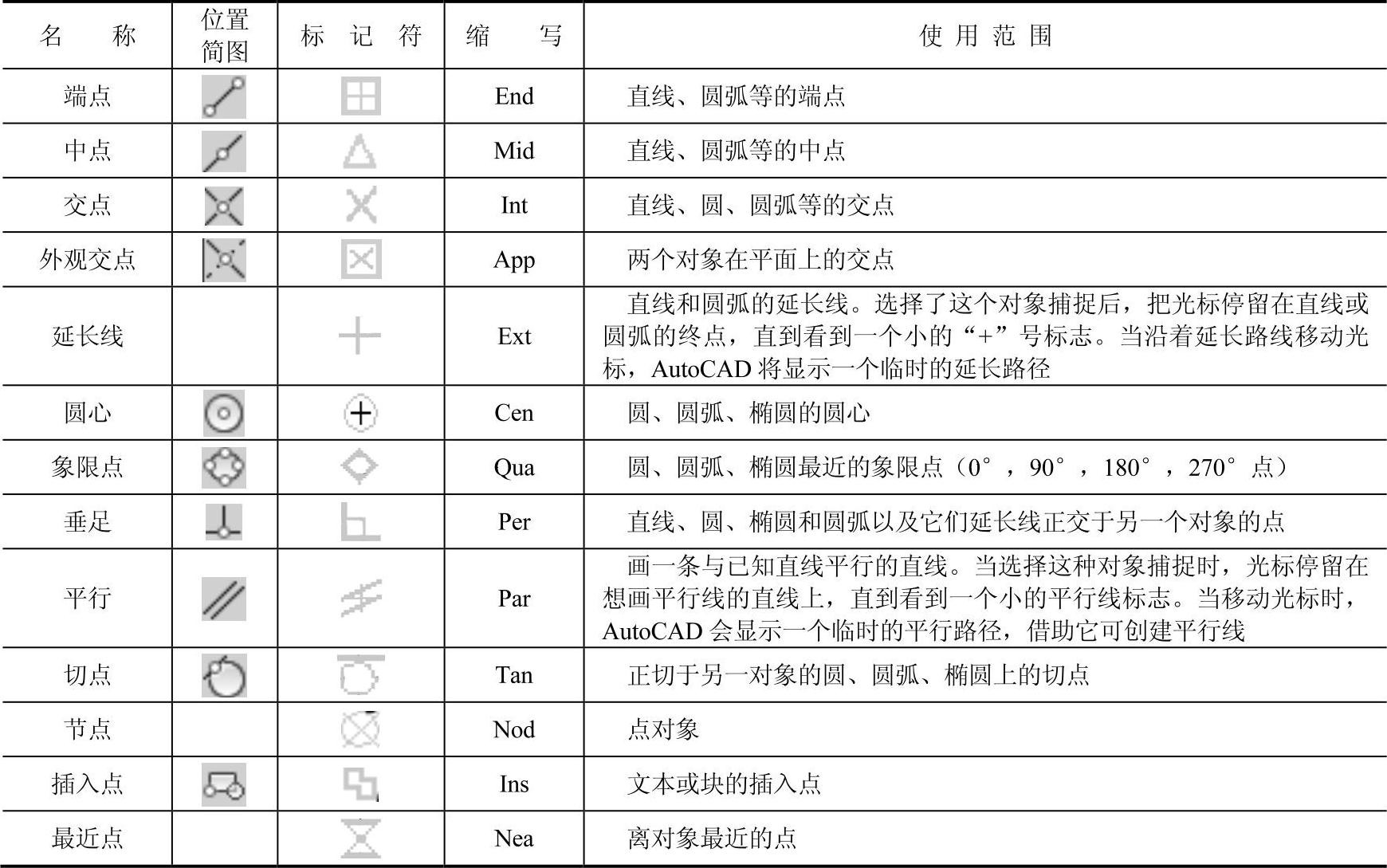

表3-1 对象捕捉

【例题3-6】绘制两个同心圆，分别为R20和R30。

①在“绘图”工具栏上单击“圆”按钮，命令行提示如下。

命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：（在绘图区任意一点

单击，作为圆的圆心）

指定圆的半径或[直径（D）]：20↙ （输入圆的半径值，确定圆的大小）

②设置“对象捕捉”功能中捕捉圆心项，再次在“绘图”工具栏上单击“圆”按钮，命令行提示如下。

命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：（此时将光标在第一个

圆的圆心附近移动，当出现“”标记符时，该点处即是圆心）

指定圆的半径或[直径（D）]<20.0000>：30↙ （输入圆的半径值，确定圆的大小）

③绘图效果如图3-17所示。

图3-16 “绘图”选项卡

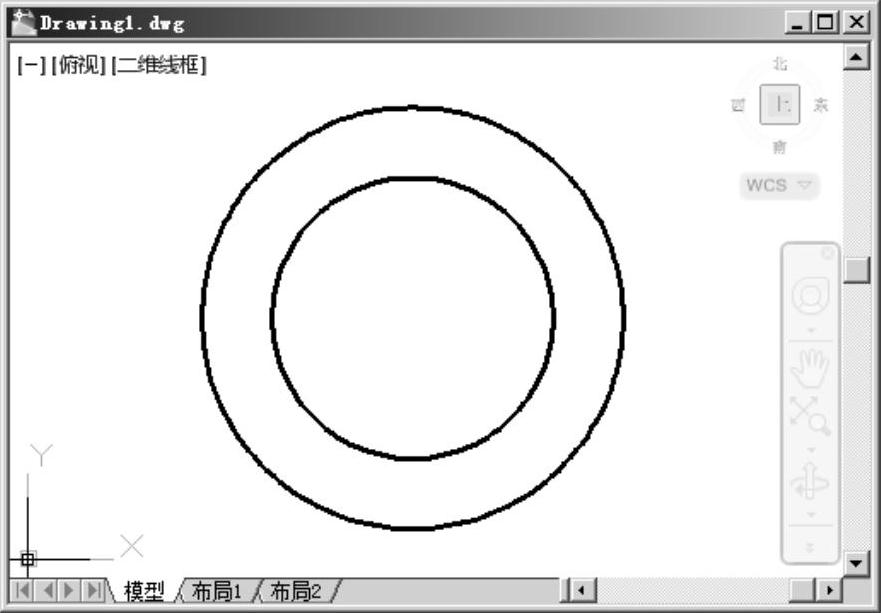

图3-17 同心圆
