AutoCAD2012中文版应用教程：捕捉设置详解

2023-10-21 理论教育版权反馈

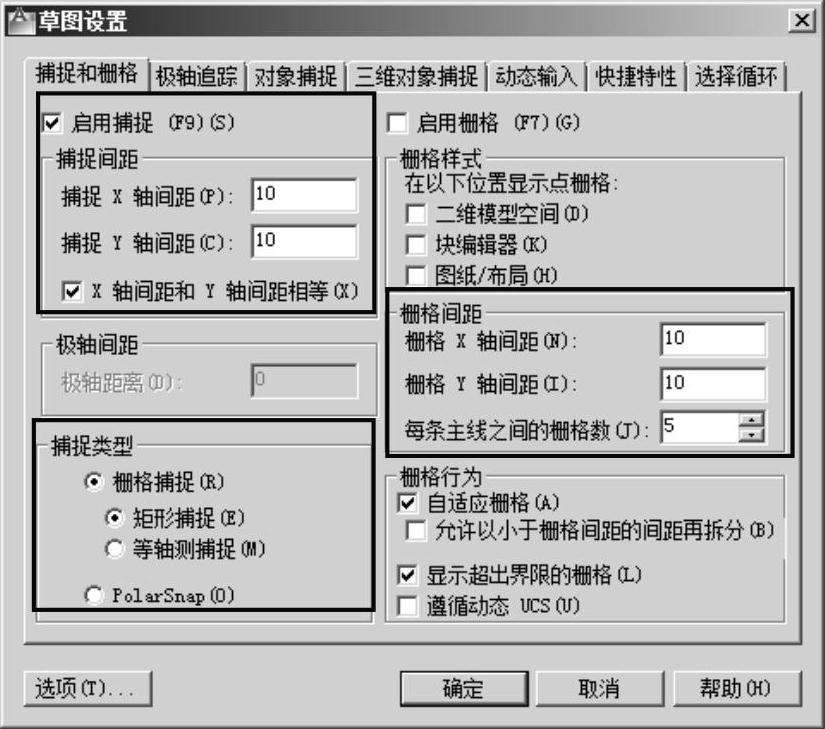

【摘要】：例如：最小的尺寸大约是0.25个单位，那么可设置Snap值为0.25。当绘图精确到小数点后三位或更多位时，捕捉技术用处不大。但在恰当的情况下，捕捉是最快的、可用于大多数精确绘图的技术之一。若是通过菜单或状态栏，打开“草图设置”对话框中的“捕捉和栅格”选项卡，如图3-11所示，可直接对捕捉间距、捕捉类型等进行设置。图3-11 “捕捉和栅格”选项卡

Snap命令常常是坐标输入的替代物，这个命令限定光标到用户选择的距离，比如：2个单位。用户可按需要设置栅格大小。例如：最小的尺寸大约是0.25个单位，那么可设置Snap值为0.25。

当绘图精确到小数点后三位或更多位时，捕捉技术用处不大。如果将一个大图缩小显示，捕捉点就可能太密而挤到了一起，以至于难以找到所需要的点。但在恰当的情况下，捕捉是最快的、可用于大多数精确绘图的技术之一。

（1）调用命令方式

·菜单：工具→绘图设置→捕捉和栅格。

·工具栏：状态栏（捕捉模式按钮）右键快捷菜单→设置。
