极坐标引导用户使用工具提示和矢量线，当用户想绘制或编辑角度而不是正交角时，就可用极坐标追踪。如图3-5所示，当然，画正交角一样实用。

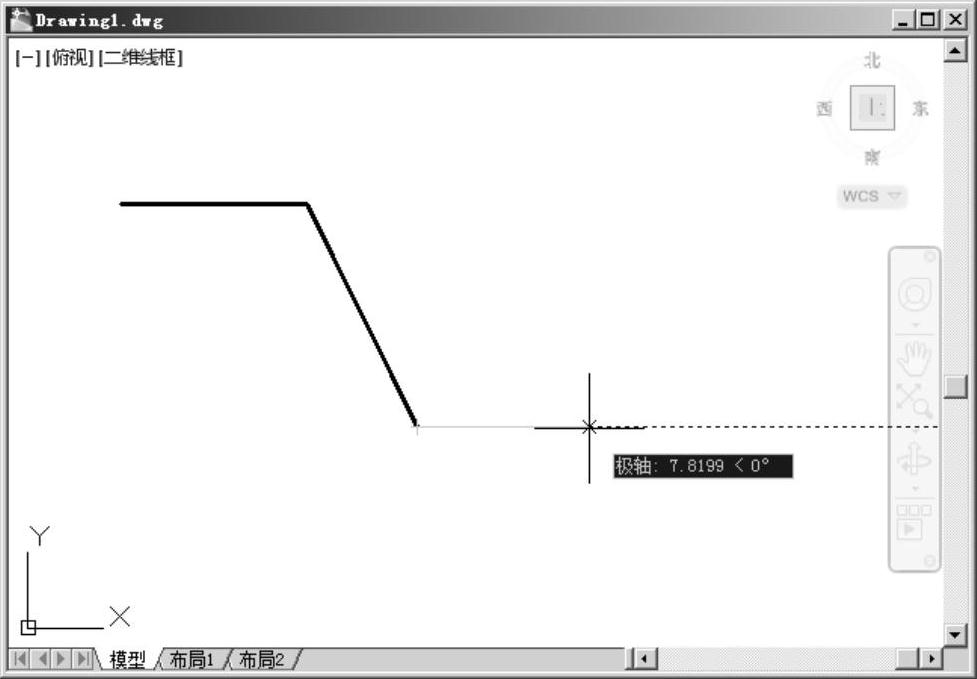

图3-5 极坐标追踪适量

极坐标追踪使得输入角度的直接距离变得容易。在使用极坐标追踪前，用户应首先设置所使用的角度。设置角度的方法如下。

·通过“工具”→“绘图设置”命令，打开“草图设置”对话框，如图3-6所示。

·右击状态栏上的“极轴追踪”按钮，在快捷菜单上选择“设置”命令，打开“草

图设置”对话框。

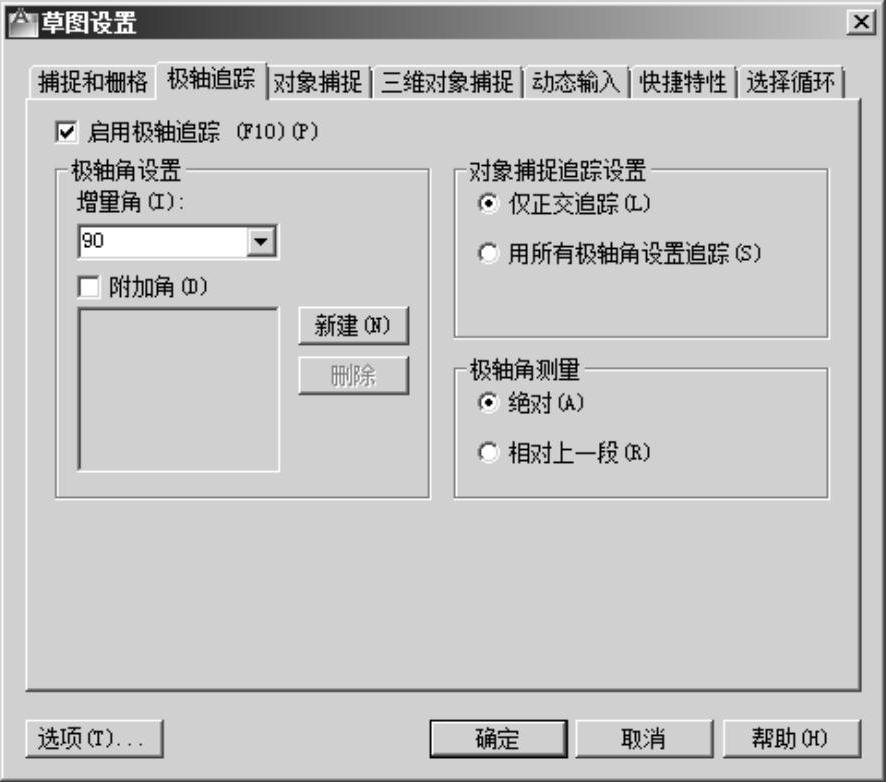

图3-6 “草图设置”对话框

要改变角度增量，可单击“极轴角设置”选项组中的“增量角”下拉式箭头，可在其下拉列表中拾取从5°～90°的角度增量，还可在文本框中直接输入角度增量。如果想增加所需的额外角度，可选取“附加角”复选框，单击“新建”按钮，输入一个角度，在此可输入10个。需要注意的是，输入的附加角没有增量，如用户输入“35”，那么AutoCAD就会显示“35”，而不是“70”或其整倍数的角。删除附加角时先选中要删除的角度，再单击“删除”按钮即可。

在对话框的右部，用户可选择带目标捕捉的极坐标跟踪方式。可为所有极坐标角设置目标捕捉，也可仅限于正交角而设置目标捕捉。还可以设置极坐标角的绝对量取（相对于0度）或是相对于刚刚所绘图块的相对量取。默认状态下是绝对角度量取。(www.chuimin.cn)

单击“草图设置”对话框中的“选项”按钮，打开“选项”对话框，如图3-7所示。 “AutoTrack设置”（自动追踪设置）选项组的选项是为极坐标追踪提供的，各复选框选项意义如下。

·显示极轴追踪矢量：关闭或打开极轴跟踪矢量，它是延长到屏幕边缘的暗点线。

·显示全屏追踪矢量：辅助用户按特定角度或按与其他对象的特定关系绘制对象的线，

对齐矢量显示为无限长的线。

·显示自动追踪工具提示：关闭或打开显示距离和角度的工具提示。

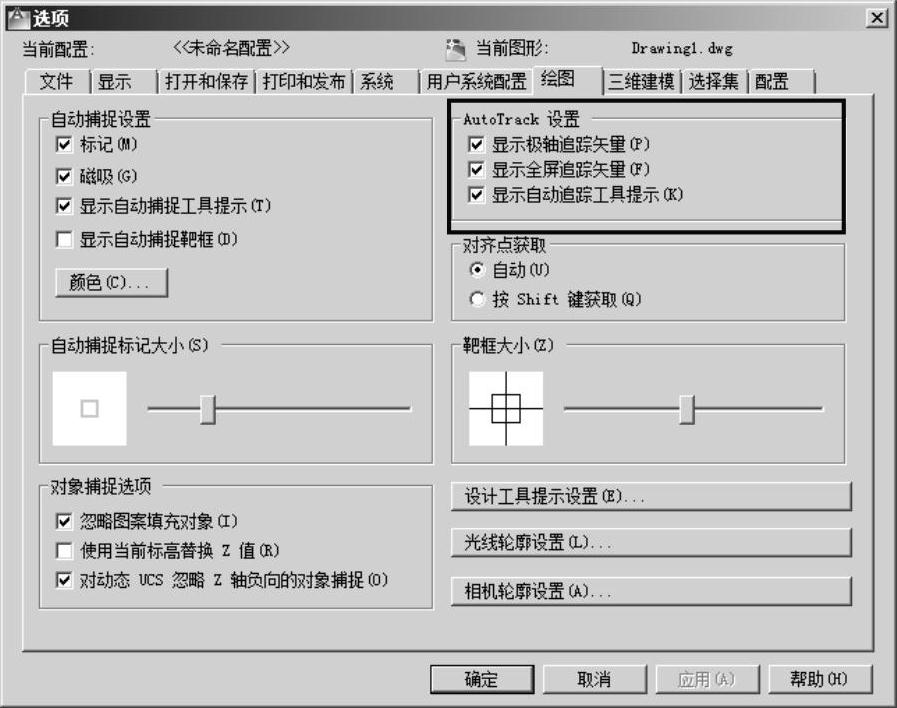

图3-7 自动追踪设置

使用极轴追踪，需在角上移动光标，以给AutoCAD计算、显示矢量和工具提示的时间。假设用户正在画一条直线，确定了起始点，为确定第二点，移动光标到想画线的近似角上，当看到极坐标追踪矢量和工具提示时，放开鼠标并输入线长，按<Enter>键。此时，AutoCAD将绘制出具有适当角度和指定长度的线。

用户也可仅为一个命令指定极坐标角。当没有绘制直线时，极坐标角只能在一个图段中应用。例如绘制直线时，指定第一点后，在角度符号（<）后输入角度；当输入线长时，AutoCAD锁定下一图段。这种极坐标角度显示法称作极轴覆盖角，因为它实际上覆盖了当前的极坐标角。当然了，极坐标覆盖不如简单输入极坐标快，但它能让用户在输入长度前看到所画线图的角度（如用户是在画线的话）。
