图形单位设置、圆弧绘制和实时缩放

2023-10-21 理论教育版权反馈

【摘要】：①通过“格式”菜单下的“单位”子菜单，打开“图形单位”对话框，如图2-16所示。图2-16 “图形单位”对话框图2-17 修改后的对话框图2-18 “方向控制”对话框3.练习操作工具栏，操作步骤如下。图2-21 用快捷菜单选择圆弧的端点图2-22 绘制好的圆弧5.使用透明命令——“实时缩放”命令，操作步骤如下。图2-25 缩小绘制直线段图2-26 退出“实时缩放”命令继续绘制直线

1.使用子菜单，操作步骤如下。

①启动AutoCAD 2012，在“绘图”工具栏上单击“矩形”按钮，绘制一个矩形，如图2-12所示。

图2-12 绘制矩形

②选择“视图”菜单，将鼠标悬停在“缩放”命令上，其子菜单随即打开。

③将鼠标移动至子菜单的“窗口”命令上，单击执行“窗口”命令，如图2-13所示。

④通过鼠标确定缩放区域的两个对角，如图2-14所示。本题要放大矩形的一部分。

⑤放大的效果如图2-15所示。

2.练习使用对话框，操作步骤如下。

①通过“格式”菜单下的“单位”子菜单，打开“图形单位”对话框，如图2-16所示。

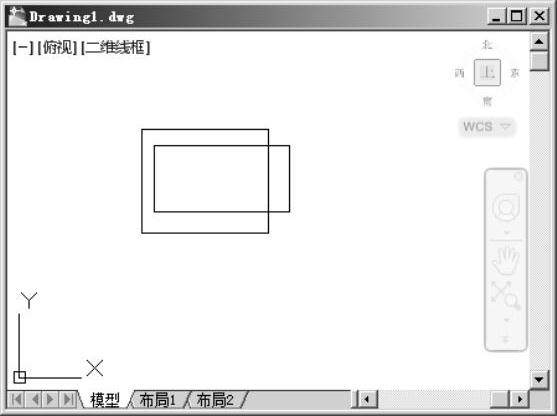

图2-13 选择“窗口”命令

图2-14 确定缩放区域

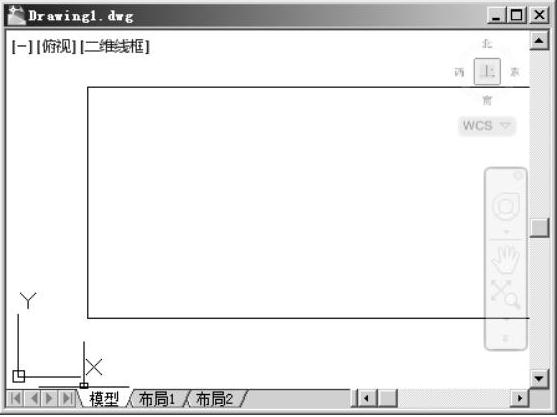

图2-15 放大后的效果

②将长度、角度等设置成如图2-17所示的内容。

③单击“方向”按钮，打开“方向控制”对话框，将基准角度设置为“北”，如图2-18所示，单击“确定”按钮，完成对话框内容设置。

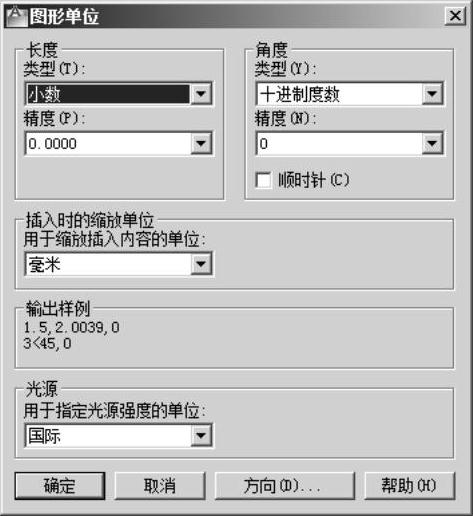

图2-16 “图形单位”对话框

图2-17 修改后的对话框

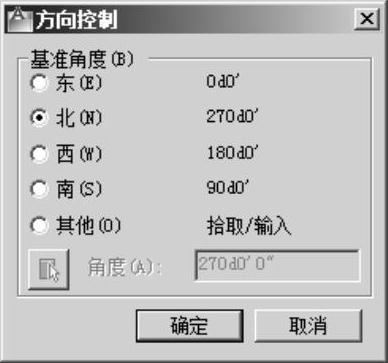

图2-18 “方向控制”对话框

3.练习操作工具栏，操作步骤如下。

①将工作空间中默认显示的“样式”工具栏、“绘图次序”工具栏、“工作空间”工具栏关闭。做法是：首先将这些工具栏由固定式拖拽成浮动式，如图2-19所示，然后单击其右侧的“关闭”按钮，即可关闭该工具栏。

图2-19 浮动式工具栏

②将“图层”工具栏、“特性”工具栏、“修改”工具栏移动位置。做法是：单击工具栏左侧的处，就可以随意拖拽工具栏到适当的位置。

③添加“修改Ⅱ”工具栏、“对象捕捉”工具栏，并放置在适当位置。做法是：右击任意一个工具栏，弹出所有工具栏的名称，选择欲显示的工具栏即可。

④操作后的工作界面如图2-20所示。

4.练习使用命令选项，操作步骤如下。

①用acad.dwt模板打开一幅新图。

②单击“绘图”工具栏上的“圆弧”按钮。(www.chuimin.cn)

③浏览命令行，将看到下列提示。

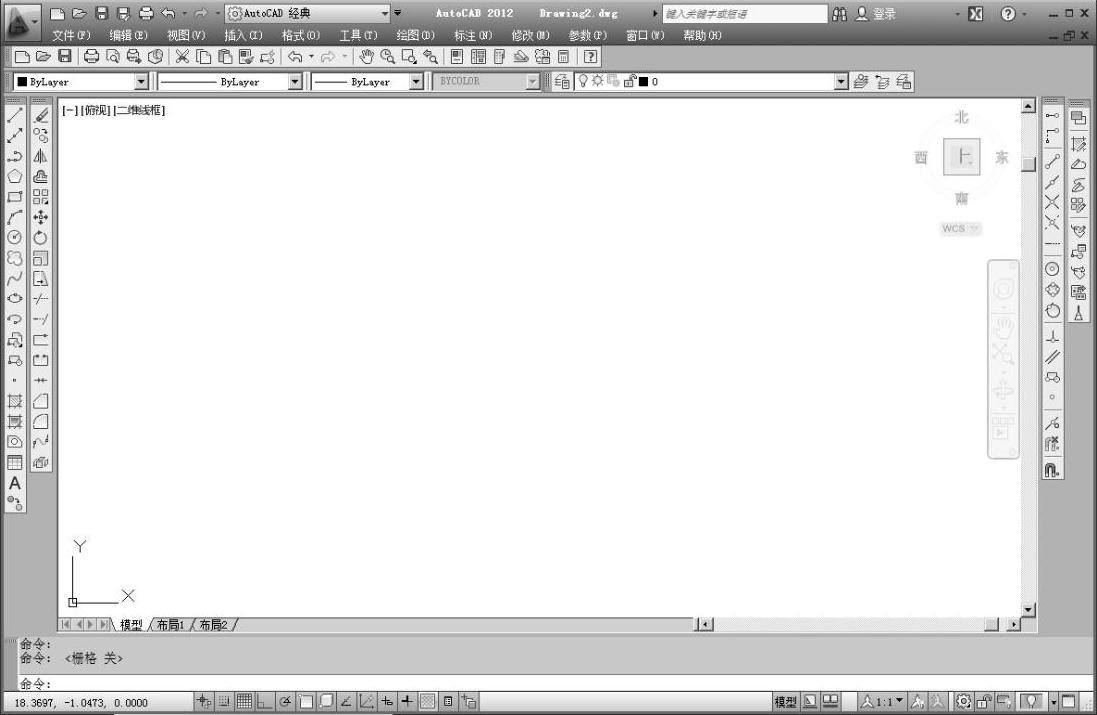

图2-20 重新布置后的工作界面

命令：_arc指定圆弧的起点或[圆心（C）]：

在绘图区任意一点单击指定圆弧的起始点，该操作称为拾取一个点。

④此时可看到命令行提示如下。

指定圆弧的第二个点或[圆心（C）/端点（E）]：E

假如此时用户要指定的是圆弧的终点，则右击，弹出快捷菜单，如图2-21所示。在快捷菜单上选择“端点”后，命令行提示如下。

指定圆弧的端点：

⑤在靠近第一点处再拾取一点后，命令行提示如下。

指定圆弧的圆心或[角度（A）/方向（D）/半径（R）]：

⑥此时，输入“r”后按<Enter>键，指定该圆弧的半径，命令行提示如下。

指定圆弧的半径：

⑦此时，输入半径值30后按<Enter>键，AutoCAD显示该圆弧，如图2-22所示。如果该圆弧部分超出屏幕或没有显示，可能是半径设置的值不合理，重画即可。

图2-21 用快捷菜单选择圆弧的端点

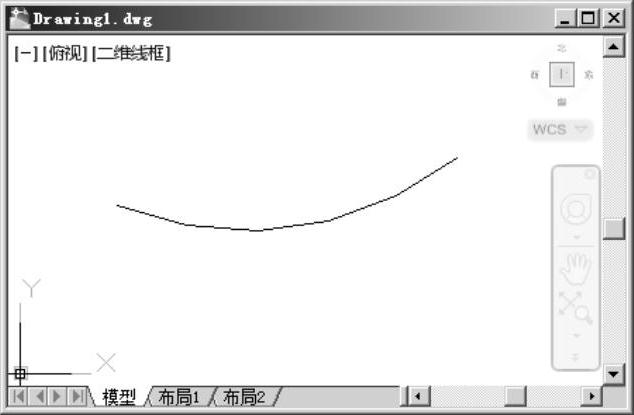

图2-22 绘制好的圆弧

5.使用透明命令——“实时缩放”命令，操作步骤如下。

①用acad.dwt模板打开一幅新图。

②单击“绘图”工具栏上的“直线”按钮，在绘图区随意绘制若干段直线，不退出直线命令，如图2-23所示。

③单击“标准”工具栏上的“实时缩放”按钮，此时将鼠标移动至绘图区后，鼠标变成一放大镜样式，如图2-24所示。

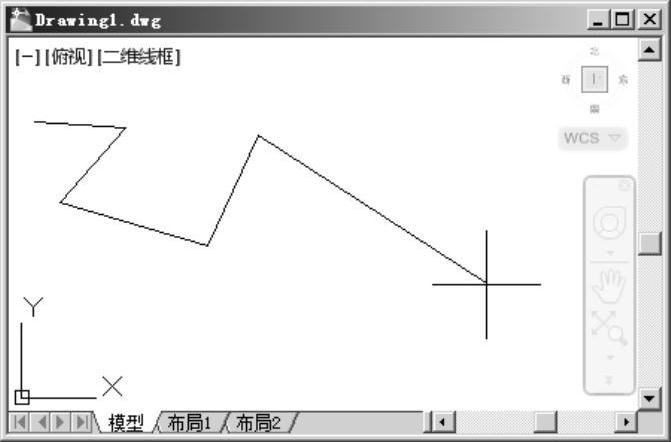

图2-23 绘制直线段

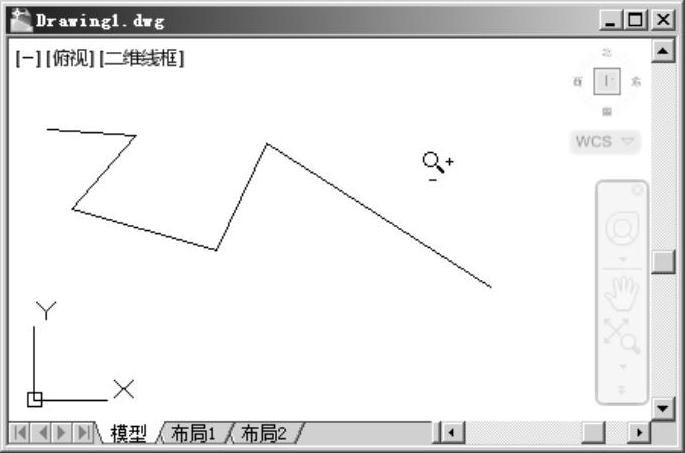

图2-24 使用“实时缩放”命令

④按住鼠标左键，向其“-”号方向滑动鼠标，图形缩小，如图2-25所示。

⑤缩小至适当程度，按<Esc>键，退出“实时缩放”命令，继续绘制直线，如图2-26所示。

图2-25 缩小绘制直线段

图2-26 退出“实时缩放”命令继续绘制直线
