用户通常需要打开已存在的图形，或是继续完成它，或是进行修改。在AutoCAD中打开一个图形与Windows其他程序中打开一个文件一样，可以通过文件名或查看图形文件的小图标找到已存在的图形。

1.“打开”按钮

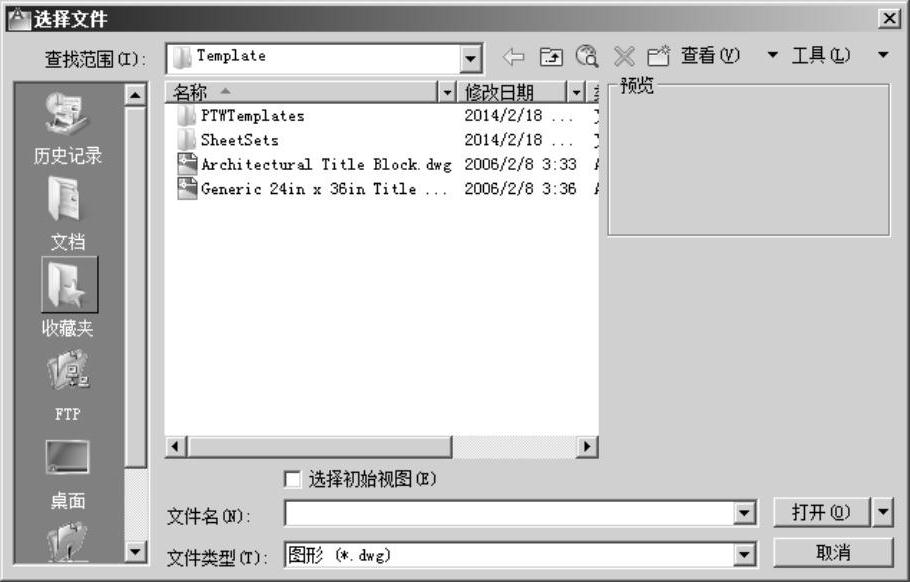

在“标准”工具栏中或“快速访问”工具栏中单击“打开”按钮，打开“选择文件”对话框，如图1-26所示。在“查找范围”下拉列表框中，选择图形所在的驱动器，然后双击需要的文件夹，选定要找的图形文件。“预览”框可帮助用户查看图形，从而能够确定找到的是否是所要的图形。然后单击“打开”按钮，AutoCAD随即打开该图形。

图1-26 “选择文件”对话框

在Windows XP/7操作系统中，用户能够通过选中“选择初始视图”复选框来查看到文件夹中所有图形的缩略图。在所有的Windows操作系统中，也都能够在“资源管理器”中同样查看到文件夹中所有图形的缩略图。

如果打开网页查找图形文件，单击“选择文件”对话框中的“搜索web”按钮，也可以在对话框的左侧位置列表中查找图形文件。

2.资源管理器

用户也可以通过Windows资源管理器的图形文件来打开。如果AutoCAD没有启动，Windows先打开AutoCAD然后再调入图形，如果AutoCAD已经启动而且也有被激活的图形，则新调入的图形将作为第二幅图在AutoCAD中被打开。

3.设计中心

用户还可以通过AutoCAD的设计中心来打开图形。利用设计中心，用户不但可以浏览到自己的设计，还可以借鉴别人的设计思想和设计图形。AutoCAD设计中心能管理和再利用已经绘图的设计对象、几何图形和设计标准，省时省力。

（1）调用命令方式

·下拉菜单：工具→选项板→设计中心。

·工具栏：“标准”工具栏（“设计中心”按钮）。

·命令：Adcenter。

（2）功能

打开设计中心选项板。(www.chuimin.cn)

（3）操作过程

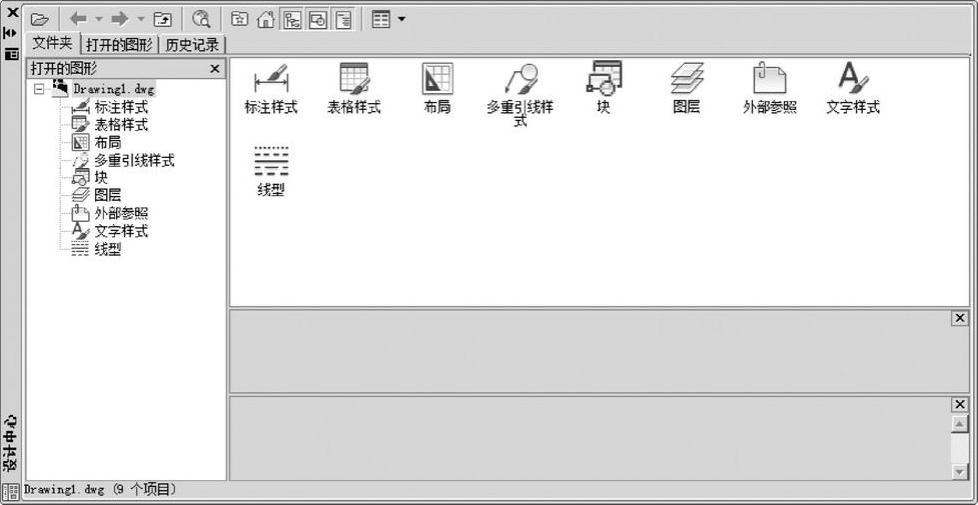

调用该命令后，AutoCAD弹出如图1-27所示的“设计中心”选项板。

图1-27 设计中心

设计中心默认情况下左边的资源管理器采用“树状视图”显示方式，右侧为“内容区域”，用户可以在树状图中浏览内容的源，而在内容区显示内容；可以在内容区中将项目添加到图形或工具选项板中；可通过拖动其边框的分隔条来改变其大小。用户也可通过单击“设计中心”上方的“树状图切换”按钮改变显示方式。

AutoCAD设计中心窗口是由工具栏和若干窗格组成。设计中心顶部的工具栏按钮可以显示和访问选项。单击“文件夹”和“打开的图形”选项卡时，将显示“树状图”（左侧窗格）和“内容区域”（右侧窗格）两个窗格，从中可以管理图形内容。树状图显示用户计算机和网络驱动器上的文件与文件夹的层次结构、打开图形的列表、自定义内容以及上次访问过的位置的历史记录。选择树状图中的项目以便在内容区域中显示其内容。

“文件夹”选项卡用于显示计算机或网络驱动器（包括“我的电脑”和“网上邻居”）中文件和文件夹的层次结构。

“打开的图形”选项卡用于显示当前工作任务中打开的所有图形，包括最小化的图形。

“历史记录”选项卡用于显示最近在设计中心打开的文件的列表。显示历史记录后，在一个文件上单击鼠标右键显示此文件信息或从“历史记录”列表中删除此文件。

内容区域显示树状图中当前选定“容器”的内容。容器是包含设计中心可以访问的信息的网络、计算机、磁盘、文件夹、文件或网址（URL）。根据树状图中选定的容器，内容区域通常显示以下内容：含有图形或其他文件的文件夹、图形、图形中包含的命名对象（命名对象包括块、外部参照、布局、图层、标注样式、表格样式、多重引线样式和文字样式）、表示块或填充图案的图像或图标、基于Web的内容、由第三方开发的自定义内容。

用户可通过AutoCAD设计中心打开一个图形文件，只要将该文件拖动到AutoCAD的一个空图形区中即可。具体方法有两种。

·在AutoCAD“设计中心”选项板中右击，从快捷菜单中选择“在应用程序窗口中打

开”命令。

·从AutoCAD“设计中心”选项板中拖动图形文件的图标放置到AutoCAD的绘图区

域，松开鼠标后按照系统提示确定插入点、缩放比例、旋转角度即可将所选图形插

入至绘图区。
