AutoCAD2012中文版应用教程:快速开始绘图！
【摘要】：模板包含了预先已准备好的设置，使用户可快速地开始绘图。定制acad.dwt模板文件，可按如下步骤进行。⑤当提示如图1-24所示的“图形另存为”对话框，提示用户该模板已存在，是否替换时，单击“是”按钮。图1-24 “图形另存为”对话框2.创建自己的模板用户可能希望在一定规律的基础上选择若干模板。像tb-a.dwt，tb-b.dwt等都是用户模板常用的名字。大多数AutoCAD用户使用这些技术作为标准惯例，用户通常可利用合适的模板作为绘制新图的基础。
模板包含了预先已准备好的设置，使用户可快速地开始绘图。这些设置包括绘图的尺寸（称为图限）、单位类型（例如十进制或英尺、英寸）及其他内容。要使更多设计人员一起进行绘图，必须制定统一标准，其中一个重要的内容就是建立模板。这样可使所有的工作在相同的设置环境中。
模板可包含比设置更多的内容，常常包括一个完整的标题块。例如，可包括新闻稿式的标准化文本。
1.定制默认模板
大多数用户都利用定制默认模板功能建立一个或多个适合他们特殊需要的模板。一旦建立了模板，其他问题都不用担心，系统都为用户准备好了，即刻就可以开始绘图。定制acad.dwt模板文件，可按如下步骤进行。
①首先打开基于模板的图形。
②按用户的需要进行必要的修改。
④在“图形另存为”对话框中单击“文件类型”下拉列表框，选择“AutoCAD图形样板（*.dwt）”项，在所列模板文件中，选择要定制的模板，单击“保存”按钮。

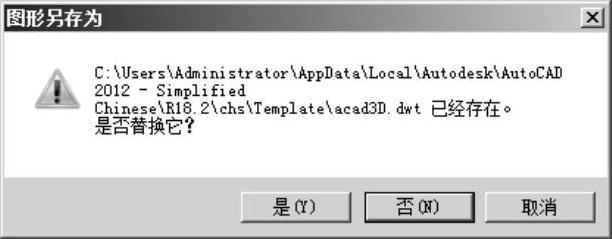

⑤当提示如图1-24所示的“图形另存为”对话框，提示用户该模板已存在，是否替换时，单击“是”按钮。
(www.chuimin.cn)
图1-24 “图形另存为”对话框
2.创建自己的模板
用户可能希望在一定规律的基础上选择若干模板。例如，可建立几个尺寸的图形。AutoCAD允许用户建立自己需要的模板。为了建立属于自己的模板，可以启动基于一个模板的图形然后进行一些修改，或者打开一幅已经有某些用户需要的设置的图形，并对其做进一步的修改。操作步骤如下。
①如果是基于模板的方式打开的新图，保存时，在“标准”工具栏或“快速访问”工具栏上单击“保存”按钮
即可。如果打开的是已存在的图形，在菜单中选择“文件”→ “另存为”命令。
②在“图形另存为”对话框中单击“文件类型”下拉列表框，选择“AutoCAD图形样板（*.dwt）”项。
③在“文件名”下拉列表框中输入该模板的新名字，单击“保存”按钮。
④在弹出的“样板选项”对话框中，按照用户自己的意愿进行修改后，单击“确定”按钮。
一般应采用一种能够清楚地区别常规图形的办法来为用户模板命令名。用户可以为绘图设置一种标准纸型（A到E）或标题块。像tb-a.dwt，tb-b.dwt（tb的意思是标题块，title block的缩写）等都是用户模板常用的名字。
大多数AutoCAD用户使用这些技术作为标准惯例，用户通常可利用合适的模板作为绘制新图的基础。
