【摘要】：AutoCAD 2012在原有的基础上添加了全新功能，并对相应操作功能进行了改动和完善，可以帮助用户更加方便快捷地完成任务。AutoCAD 2012的新功能介绍如下。在AutoCAD 2012中，UCS坐标系不仅能够被选取，还可以直接进行相关的操作。

自1982年推出AutoCAD 1.0版以来，其版本几经更新，运行平台也从DOS转到了Windows，其界面越来越丰富、功能越来越强大、操作越来越方便、系统越来越开放，并进一步往智能化方向发展。AutoCAD 2012在原有的基础上添加了全新功能，并对相应操作功能进行了改动和完善，可以帮助用户更加方便快捷地完成任务。AutoCAD 2012的新功能介绍如下。

1.多功能夹点

AutoCAD 2012的多功能夹点命令可以支持直接操作，能加快并简化编辑工作。用户可以使用不同类型的夹点以其他方式重新塑造、移动和操纵对象。经改进和优化后，功能强大的多功能夹点广泛应用于直线、多段线、圆弧、椭圆弧和样条曲线，以及标注对象和多重引线等对象，另外还可以应用于三维面、边和顶点。

对于很多对象，将光标悬停在夹点上可以访问具有特定于对象（或特定于夹点）的编辑选项菜单。例如，在绘图区选取一条直线，将光标悬停在直线右端的夹点处，会在光标附近显示相应的编辑菜单。选取要执行命令的选项，即可进行该项命令的操作。

针对不同类型的对象，其夹点编辑菜单有所不同，且当光标悬停在同类对象的不同夹点处，其显示的编辑菜单也不尽相同。另外，当选择对象上的多个夹点来拉伸对象时，选定夹点间的对象的形状将保持原样；当选择文字、块参照、直线中点、圆心和点对象上的夹点时，将移动这些对象而不是拉伸这些对象；如果选择象限点来拉伸圆或椭圆，然后在输入新半径命令的提示下指定距离，此距离是指从圆心而不是从选定的夹点测量的距离。

2.命令行自动完成

AutoCAD 2012提供自动完成选项功能，可以帮助用户更加有效地访问命令。当在命令行中输入相关命令时，系统自动提供一份清单，列出匹配的命令名称、系统变量和命令别名。

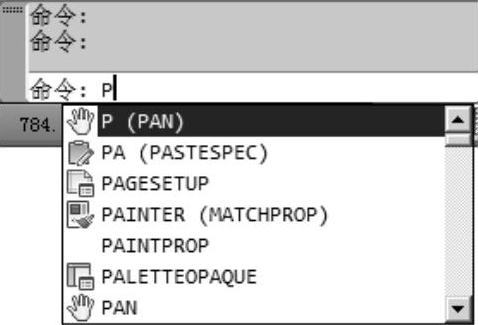

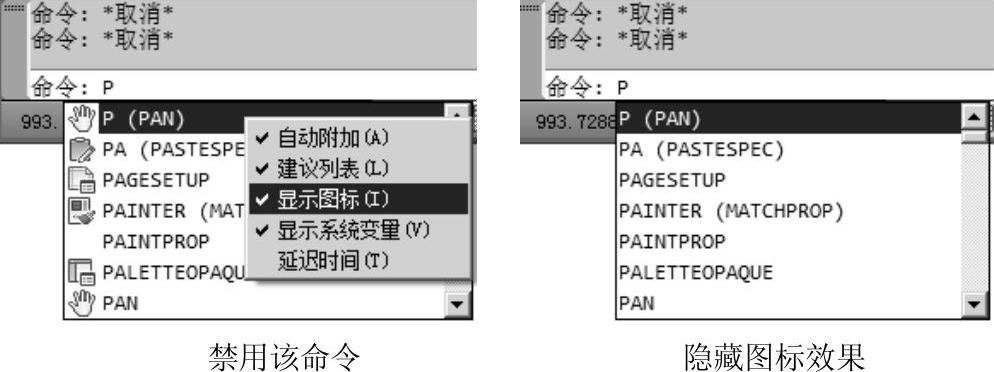

例如：当在命令行中输入字母“p”时，系统将自动列出一份与p有关的命令清单，如图1-1所示。此时，在该命令清单中选择相应的命令即可。在该清单列表中右击，将弹出快捷菜单，用户可以对该清单列表进行相关的设置。例如：在打开的快捷菜单中取消“显示图标”命令的选择，即可将命令清单列表中的命令图标隐藏，效果如图1-2所示。

图1-1 命令清单列表

图1-2 隐藏命令图标(www.chuimin.cn)

3.UCS坐标系功能

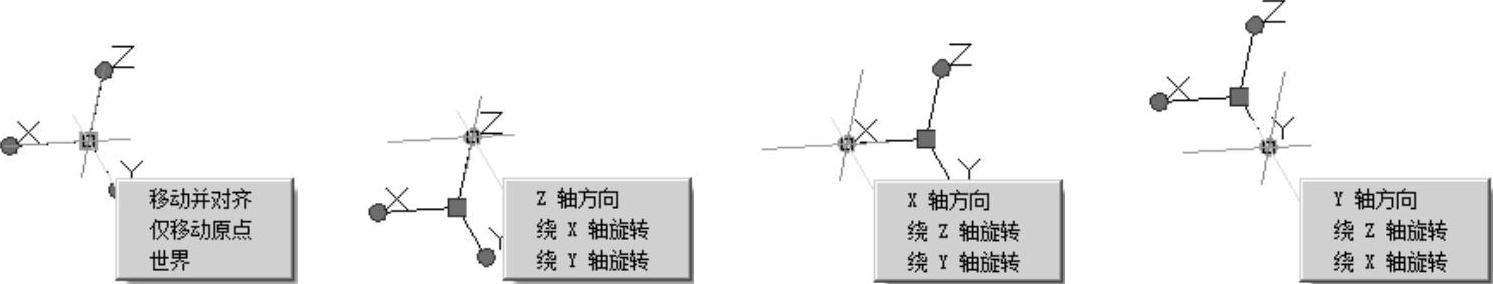

在以前版本的AutoCAD中，用户坐标系（UCS）是不能被选取的。在AutoCAD 2012中，UCS坐标系不仅能够被选取，还可以直接进行相关的操作。选取UCS坐标系后，该坐标系上会显示不同的夹点。移动光标至不同的夹点上，将会显示相应的夹点编辑菜单，效果如图1-3所示。此时，在该编辑菜单上选择要执行的命令，即可对UCS坐标系进行相应的操作。需要注意的是：选取坐标时，只能使用鼠标左键单击，不能使用框选的方式进行选取。使用框选的方式选取的坐标系是无效的。

图1-3 UCS坐标系不同夹点处的编辑菜单

4.关联数据组

关联数据组功能可以在已排列的对象（例如建筑物上的窗户或桥梁桁架）之间建立并维持一组特定关系。在进行概念设计或最终制图时，该功能可以帮助用户节省宝贵的返工时间。

5.图纸集管理器

图纸集管理器功能可整理图纸、减少发布步骤、自动创建布局视图、将图纸集信息链接到标题块和打印标记、对整个图纸集执行任务，从而简化设计工作。

6.导入更多格式的外部数据

AutoCAD 2012的模型文件相对于之前的版本更加完善了，可以支持更多格式的外部文件或数据的导入。其中可以输入的三维CAD文件格式包括IGES、STEP、Rhinoceros、Pro/E、CATIA、Parasolid、JT、NX、SolidWorks等。

采用此种方式输入的三维模型可以在AutoCAD作为三维模型，创建二维图形。但是因为输入的模型与源三维模型之间没有了关联，所以当源三维模型更改时，以这种方式创建的二维图形不会更新。
