安全用电与电路认知-信息技术二类专业总复习

1.电的产生和发电方式。(A)

2.直流电与交流电。(C)

3.电的传输方式。(B)

4.触电种类和形式。(C)

5.安全用电的技术措施和制度措施。(D)

6.触电的急救措施。(B)

7.电路组成及三种状态、电路图。(B)

8.电阻的概念。(B)

9.常用电阻器的种类、标称系列和标示法。(B)

10.电流的基础知识。(B)

11.电压的基本概念。(B)

12.部分电路欧姆定律。(D)

13.电能。(A)

14.电功率的概念。(B)

15.电源向负载输出最大功率。(C)

16.焦耳定律。(B)

17.基本技能:用万用表测电阻值、通过标示识读电阻器、用电流表或万用表测直流电流、用电压表或万用表测直流电压、导线线头的连接。(D)

18.基本技能:兆欧表的使用。(C)

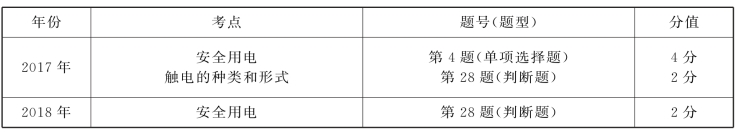

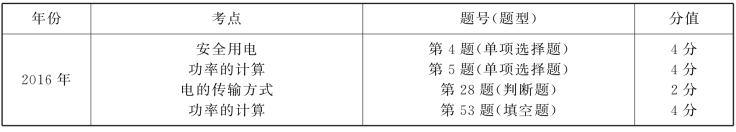

近三年四川省对口升学本章考点内容及考题分析

续表

本章内容起承前启后的作用,把初中所学物理知识与电工技术基础和技能相联系起来。本章的知识重点为四个基本定律,其中又以欧姆定律最为关键,在后面的学习中有着很重要的作用。从近三年的考题来看,本章知识在考试中单独出现题目的概率越来越小,即便出现也多以判断题或单项选择题的形式出现,因此在复习本章知识时要充分理解各概念,如在理解电阻时要理解什么是电阻的定义式,利用欧姆定律时电阻与电压、电流的关系等。

一、安全用电

1.电的产生:将其他形式的能转换为电能。

2.直流电与交流电:电流的流向始终不变的称为直流电;电流的方向、大小会随时间改变的称为交流电。

3.电的传输:三相五线制、三相四线制、三相三线制、单相两线制。

4.触电类型:人体的触电有电击和电伤。触电造成人体伤害的主要原因是电流对人体的伤害。其伤害程度与电流的大小、频率、触电时间、流过人体的路径、人体电阻和触电者本身的健康状况等因素有关。

5.触电形式:单相触电、双向触电、跨步电压触电。

6.触电的急救措施

(1)使触电者脱离电源:方法为“拉”“切”“挑”“插”“拖”。

(2)现场急救:口对口人工呼吸法和胸外心脏按压法。

(3)送医院治疗。

7.安全电压:我国规定交流工频(50 Hz)安全电压为36 V,金属架或潮湿的工作场所安全电压为24 V或12 V。

8.技术措施

(1)正确使用验电笔。

(2)保护接地,适用于中性点不接地的三相四线制低压公用供电系统。

(3)保护接零,适用于中性点直接接地的低压供电系统。

(4)使用漏电保护器。

(5)间距与隔离保护。

二、电路

1.定义:电流流经的闭合路径。

2.组成:电源(提供能量)、用电器(消耗能量)、开关(控制电路)、导线(传送能量)。

3.作用:实现电能的传输、分配、控制和转换。

4.工作状态:通路(闭路)、断路(开路)、短路(捷路)。

三、电流

1.定义:电荷的定向移动形成电流。

2.大小:单位时间内通过导体横截面的电荷量,即。

3.单位:安培(A),常见的单位还有毫安(m A)、微安(μA)。

1 A=103 m A=106μA

4.方向:习惯上规定正电荷定向移动的方向为电流的正方向。

5.电路中有持续电流的条件

(1)电路为闭合路径;

(2)电路中存在电位差(有电压)。

四、电阻

1.定义:电阻反映导体对电流的阻碍作用大小,导体两端电压与流过的电流之比叫电阻,即。

2.大小:。电阻的大小是由导体自身的性质(材料、横截面积、长度和温度)决定的,与电阻两端是否加电压、否有电流流过都无关。

3.单位:欧姆(Ω),常见的单位还有千欧(kΩ)、兆欧(MΩ)。

1Ω=10-3 kΩ=10-6 MΩ

4.均匀电阻丝的变化

(1)均匀拉长为原来长度的N倍,电阻变为原来的N 2倍;

(2)对折成原来的一半,电阻变为原来的倍。

5.常用电阻器的种类、标称系列和标示法

(1)常见电阻的种类:固定电阻器(电阻器的阻值固定不变)、可变电阻器(电阻器的阻值可以改变)、敏感电阻器(又称为电阻式传感器,如压敏电阻器、热敏电阻器、光敏电阻器等)。

(2)电阻器的主要参数:标称阻值(标示在电阻器表面上的电阻值)、允许误差(电阻器实际值对于标称阻值的最大允许范围)、额定功率(电阻器长期连续工作而不损坏时允许的消耗功率)。

(3)电阻器的标示方法

①直标法:用数字在电阻器表面直接标出技术参数及标称阻值的方法。

②文字符号法:用数字和文字符号有规律地组合,在电阻器表面标示电阻器的阻值。

③数码标示法:用三位或四位阿拉伯数字标示,前面的数字标示阻值的有效数字,最后一位标示倍率。

④色环标示法:用不同颜色的色环在电阻器表面标示电阻标称阻值和允许误差。

五、部分电路欧姆定律

1.内容:导体中的电流与它两端的电压成正比,与它的电阻成反比。

2.表达式:;式中U、I、R的单位分别为V(伏)、A(安)、Ω(欧)。

3.两个规律:(1)U一定时,I与R成反比;(2)I一定时,U与R成正比。

4.注意:R由自身的性质决定,与U、I是否存在和大小都无关。

六、电能和电功率

1.电能

(1)定义:电场力所做的功。

(2)表达式:W=UIt=Pt。

(3)单位:焦耳(J),在日常生活中,常以k W·h(也称为度)为电能的单位。

2.电功率

(1)定义:在一段时间内,电路产生或消耗的电能与时间的比值称为电功率。

(2)表达式:。

(3)单位:瓦(W)。

3.焦耳定律:电流通过导体产生的热量,跟电流的平方、导体的电阻和通电时间成正比。用公式表达为Q=I 2Rt。

七、电气设备的额定值

1.额定电压:电气设备或元器件在正常工作条件下允许施加的最大电压。

2.额定电流:电气设备或元器件在正常工作条件下允许施加的最大电流。

3.额定功率:电气设备或元器件在额定电压和额定电流下消耗的功率,即允许消耗的最大功率。

八、基本技能

1.用外用表测电阻值(以机械式万用表M47为例)

(1)水平放置万用表。

(2)机械调零,检查万用表指针是否停在刻度盘的“0”位,若不在,用螺丝刀轻旋调零旋钮至表针回“0”。

(3)插好表笔,红表笔插“+”插孔内,黑表笔插“-”或“COM”插孔内。

(4)旋转功能和量程选择开关,调至所需量程。

(5)欧姆调零,将红黑表笔短接,旋转欧姆调零旋钮,使指针指在“0”处。(www.chuimin.cn)

(6)测量电阻值,电阻必须与电路断开。

2.色环电阻器阻值的识读

正确识读色环电阻器阻值的关键是准确找到起始位置。一般判别起始端的方法:色环更靠近引线根部端是起始端;金(银)色环是误差环(尾端);有一环离其他环较远的环为误差环(尾端)。

3.使用电流表或万用表测直流电流

(1)水平放置万用表。

(2)旋转功能和量程选择开关,调至所需量程。

(3)断开待测电路所在支路。

(4)判断电流实际方向;将黑表笔接断开接口的一端,红表笔碰另外一端,碰的时候观察指针偏转情况,若指针正偏,则可以进行测量;若指针反偏,则交换红黑表笔后再进行测量。

(5)判断量程是否选择合适。

(6)测量直流电流,刻度线上刻度值从左向右读数。

电流大小=所选量程/50×指针偏转刻度数值

(7)测量结果应有一位估计值。

4.用电压表或万用表测直流电压

(1)水平放置万用表。

(2)旋转功能和量程选择开关,调至所需量程。

(3)判断电压实际方向或电位高低。将黑表笔接被测电压一端,红表笔碰另外一端,碰的时候观察指针偏转情况,若指针正偏,则可以进行测量;若指针反偏,则交换红黑表笔后再进行测量。

(4)判断量程是否选择合适。

(5)测量直流电压,刻度线上刻度值从左向右读数。

电压大小=所选量程/50×指针偏转刻度数值

(6)测量结果应有一位估计值。

5.兆欧表的使用

(1)使用前的准备。①校表;②不带电测量绝缘电阻;③充分放电。

(2)兆欧表的接线。兆欧表有三个接线柱,其中两个较大的接线柱上分别标有“接地”(E)和“线路”(L),另一个较小的接线柱上标有“保护环”或“屏蔽”(G)。

①测量照明或电力线路对地的绝缘电阻,将摇表接线柱的E可靠地接地,L接到被测线路上;②测量电动机、电气设备的绝缘电阻,将E接线柱接设备外壳,L接电动机绕组或设备内部电路;③测量电缆的绝缘电阻,测量电缆的导电线芯与电缆外壳的绝缘电阻时,除将被测两端分别接E和L两接线柱外,还需将G接线柱引线接到电缆壳芯之间的绝缘层上。

(3)测量方法。①测量:接好线后,按顺时针方向摇动手柄,先慢摇,后加速,加到120 r/min时,匀速摇动手柄1 min,待兆欧表指针稳定时,读取指示值为测量结果。读数时,应边摇边读,不能停下来读数。②拆线:拆线原则是先拆线后停止摇动手柄,即读完数后,不要停止摇动手柄,将L线拆开后,才能停摇。如果电器设备容量较小,其内无电容器或分布电容很小,亦可停止摇动手柄后再拆线。③放电:拆线后对被测设备两端进行放电。④清理现场。

6.电工导线的连接

(1)常用电工工具:试验电笔、螺丝刀(十字和一字)、钢丝钳、尖嘴钳、斜口钳、活动扳手、电工刀等。

(2)电工导线头制作

①导线连接的总体要求:连接可靠、强度足够、接头美观、耐腐蚀、绝缘性能好。

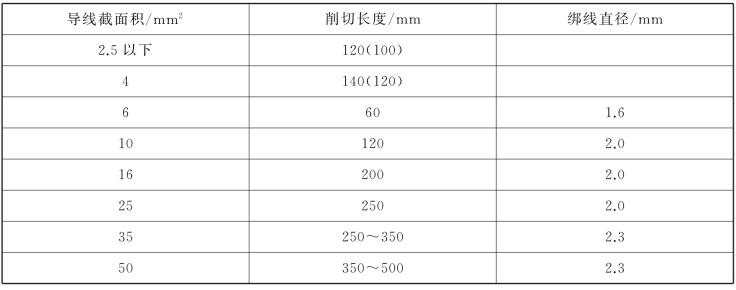

②导线的削切长度和绑线直径如表1-1-1所示。

表1-1-1

③导线连接类型

a.单股小截面导线直线连接

b.单股小截面导线“T”型连接

c.单股大截面导线直接连接

d.单股大截面导线“T”型连接

e.单股异径线直线连接

f.软、硬线间连接

g.多股导线连接(直接连接、“T”型分支连接)

h.多股导线与单股导线“T”型分支连接

【例1】 当电路出现漏电时,为了使电路自动关断从而避免事故发生,应采取的措施是( )

A.使用漏电保护器 B.使用保护接地 C.使用保护接零 D.进行隔离保护

【答案】 A

【解析】 本题考查安全用电相关知识,由题目关键词“漏电”可知选A。

【例2】 *(判断题)饮水机自带的三线插座脚可以改装成两线插座使用。( )

【答案】 B

【解析】 本题主要考查安全用电常识,触电防护措施。三线插座脚中的其中一个插座脚是接地线用的,改装后饮水机的保护接地防护措施就不起作用,当外壳漏电时,就容易发生触电事故。

【例3】 下列各参数中,不能用万用表来直接测量的是( )

A.电流 B.电压 C.功率 D.电阻

【答案】 C

【解析】 本题主要考查万用表的使用题。万用表可以直接用来测量电阻、电流、电压;功率不能用万用表直接测得。

【例4】 若1分钟内通过导体某截面的电荷量为120 C,则该导线中电流强度为( )

A.120 A B.2 A C.3 A D.1 A

【答案】 B

【解析】 本题主要考查电流定律的应用。运用公式。

【例5】 将一金属导线均匀拉长,使其直径为原来的1/2,则该导线的阻值变为原来的( )

A.2倍 B.4倍 C.8倍 D.16倍

【答案】 D

【解析】 本题主要考查电阻定律的应用。导线的直径变为原来的1/2倍时,则导线的横截面积变为原来的,由体积公式V=SL可知导线的长度变为原来的4倍,所以,由公式可知导线的电阻将变为原来的16倍。

*注:判断题中,正确的填“A”,错误的填“B”。

【例6】 有两根同种材料制成的均匀电阻丝,长度之比为1∶2,横截面积之比为2∶3,则它们的电阻之比为( )

A.1∶2 B.2∶3 C.3∶4 D.4∶3

【答案】 C

【解析】 本题主要考查电阻定律的应用。由公式,可知,则R∶。

【例7】 一只“220 V,40 W”的灯泡,它的灯丝电阻是_________;当它接在110 V的电路上,它的实际功率是_________。(假定灯丝电阻不随温度而变化)

【答案】 1210Ω 10 W

【解析】 本题主要考查电功率的应用。由公式,得;又。

一、单项选择题

1.已知一均匀电阻丝的电阻为32Ω,现将其对折后使用,其电阻值为( )

A.64Ω B.8Ω C.128Ω D.16Ω

2.有两根同种材料的电阻丝,长度之比为2∶3,横截面积之比为4∶5,则它们的电阻之比为( )

A.2∶3 B.4∶5 C.5∶6 D.6∶5

3.在下列规格的灯泡中,电阻最大的是( )

A.220 V 40 W B.220 V 100 W C.100 V 100 W D.36 V 100 W

4.一电阻元件,当其电流减为原来的一半时,其功率为原来的( )

A.倍 B.2倍 C.倍 D.4倍

5.220 V,100 W的白炽灯,正常发光________,消耗的电能为1 k W·h。( )

A.20 h B.40 h C.25 h D.10 h

6.使用指针式万用表测量电阻时,测量之前或旋转倍率开关之后都必须进行( )

A.机械调零 B.欧姆调零 C.交换表笔位置 D.估测电阻大小

二、判断题(正确的选“A”,错误的选“B”)

1.根据欧姆定律可知,导体电阻的大小与导体中所通过的电流成反比。( )

2.导体的长度和横截面积都增大一倍,其电阻值也增大一倍。( )

3.习惯上规定负电荷移动的方向为电流方向。( )

4.某线性电阻两端所加电压为10 V,电阻值为10Ω,当两端电压增加为20 V时,其电阻值为20Ω。( )

5.日常使用的白炽灯灯丝烧断后重新搭上使用,白炽灯将变得更亮。( )

6.使用电流表测量直流电流时应直接将电流表并接于电路中。( )

三、填空题

1.电路通常有________、_________和________三种状态。

2.某导体的电阻是1Ω,通过它的电流是1 A,那么在1 min内通过导体截面的电荷量是________C,电流做的功是________J,它消耗的功率是________W。

3.电荷的_________移动就形成了电流。若1分钟内通过某一导线截面的电量是6 C,则通过该导线的电流是________A,合________m A,合________μA。

4.一个220 V,1200 W的电热器,正常工作的电流为_________A,电阻为_________Ω。该电热器若每天工作2 h,则8月份耗电________k W·h。

5.一个5 W,0.5 A的电阻器,其阻值为_________Ω,该电阻只有在_________V的电压下才工作于额定状态。

四、分析计算题

一个1600 W,220 V的电炉正常工作时的电流为多大?如果不考虑温度对电阻的影响,把它接在110 V的电源上实际消耗的功率为多大?
