CorelDRAW 12提供了丰富的轮廓线和填充设置，可以制作精美的轮廓线和填充效果。

1.认识轮廓线

轮廓线是指一个图形对象的边缘或路径。在系统默认状态下，CorelDRAW绘制出的图形基本上已画出了细细的黑色轮廓线。通过调整轮廓线的宽度，可以绘制出不同宽度的轮廓线，还可以将轮廓线设置为无轮廓，如图3-96所示。

图3-96 轮廓线

a）默认黑色轮廓线 b）无轮廓图形

2.轮廓工具

图形绘制完成后，也只是完成了图形的轮廓部分，还需要对图形进一步完善。CorelDRAW 12中提供了不同形式的轮廓样式及色彩填充方式，可以帮助用户得到更丰富的图形效果。“轮廓工具”用于配合基本绘图工具绘制线条与图形，使用“轮廓工具”可以改变图形和文本文字的轮廓线样式、宽度、颜色和线型等。单击“轮廓工具”，弹出“轮廓工具”的展开工具栏，如图3-97所示。

单击“轮廓笔工具”，弹出“轮廓笔”对话框，如图3-98所示。

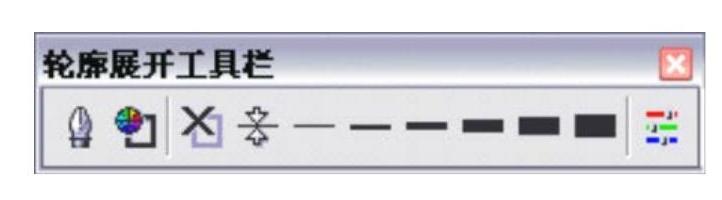

图3-97 “轮廓工具”的展开工具栏

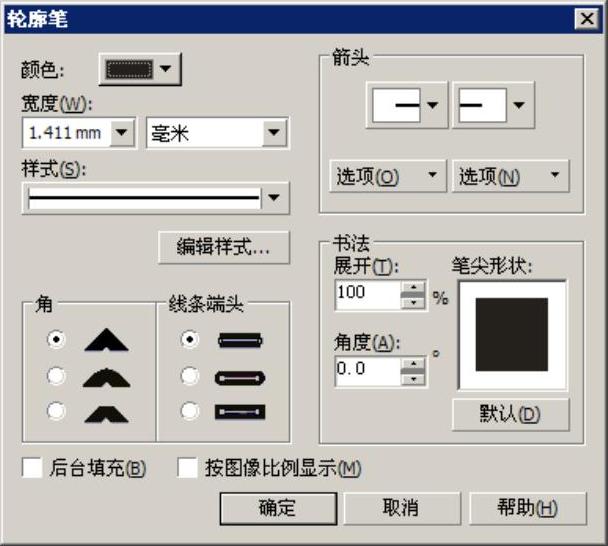

图3-98 “轮廓笔”对话框

（1）轮廓的线型与线宽

根据需要，可以用以下几种方式调整对象的轮廓线宽度。

1）利用“轮廓笔”对话框，选择“宽度”的下拉列表框进行选择，如图3-99所示，根据需要进行单位选择。

2）利用属性栏设置线宽。

利用“挑选工具”选中绘制的图形，然后选择属性栏中的线型设置，同样可以设置线型。

3）利用属性管理器设置线宽。

选择菜单“窗口”→“泊坞窗”→“属性管理器”，弹出“属性管理器”对话框，然后选择“轮廓”选项，进行属性设置，然后单击“应用”即可，如图3-100所示。

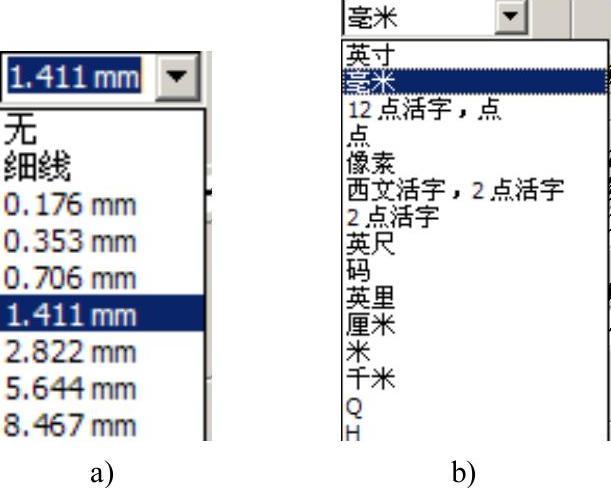

图3-99 轮廓线宽度选择

a）线型宽度 b）线型单位

图3-100 属性设置线宽

（2）编辑轮廓线样式

在绘图区绘制一个矩形，在“挑选工具”选中的状态下，在图形对象上右击，在弹出的快捷菜单中选择“属性管理器”命令，弹出“对象属性”面板，选择“轮廓”选项卡，在“样式”下拉列表框中选择合适的样式，即可改变轮廓线的样式，如图3-101所示。

单击工具箱中的“轮廓画笔”按钮，弹出“轮廓笔”对话框，从“样式”下拉列表框中选择所需的样式，单击“确定”按钮即可。

（3）设置箭头样式

在工具箱中单击“手绘工具”按钮，在绘图页中绘制一条直线并使其处于选中状态，在工具箱的轮廓工具组中单击“轮廓画笔”按钮，弹出“轮廓笔”对话框，从“箭头”下拉列表框中选择箭头类型，单击“确定”按钮即可修改轮廓线的箭头，如图3-102所示。

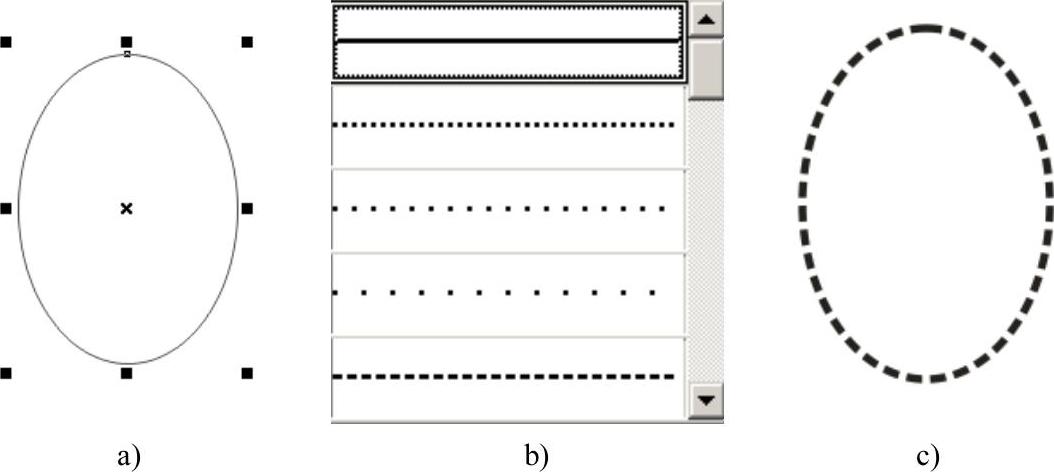

图3-101 样式下拉列表框

a）选中图形 b）应用样式 c）应用后效果

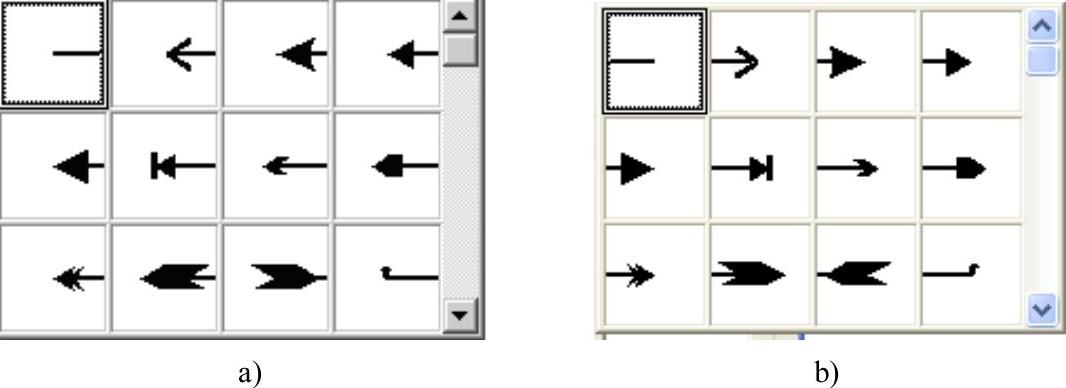

图3-102 箭头样式

a）左方向箭头 b）右方向箭头

（4）设置轮廓线颜色

设置轮廓线颜色有3种方法。

1）轮廓笔。

设置方法同轮廓线线型设置。单击“轮廓笔工具”，弹出“轮廓笔”对话框，选择颜色选项，单击下拉选项条，即可进行选择，如图3-103所示。

2）轮廓色。

选中要改变的轮廓线对象，单击工具箱中“轮廓笔工具”栏展开的“轮廓色对话框工具”，弹出“轮廓色”对话框，选择颜色，如图3-104所示。(www.chuimin.cn)

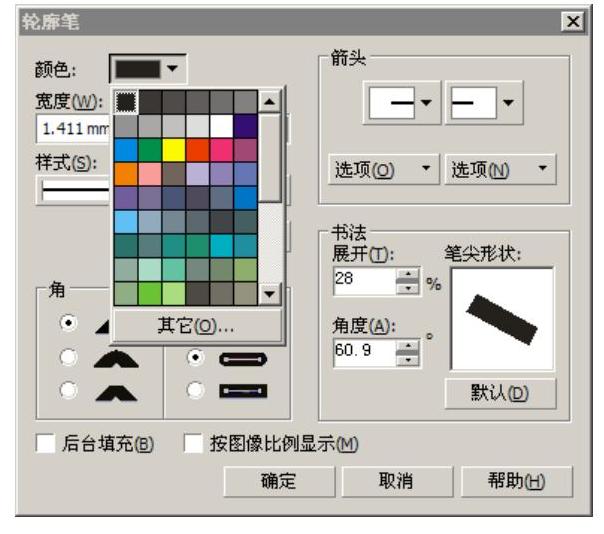

图3-103 “轮廓笔”对话框颜色选项

图3-104 “轮廓色”对话框颜色选项

从弹出的对话框选项“模型”、“混合器”、“调色板”中选择一种颜色即可。例如，使用“模型”对话框选择颜色的操作步骤，如图3-105a、b、c所示。

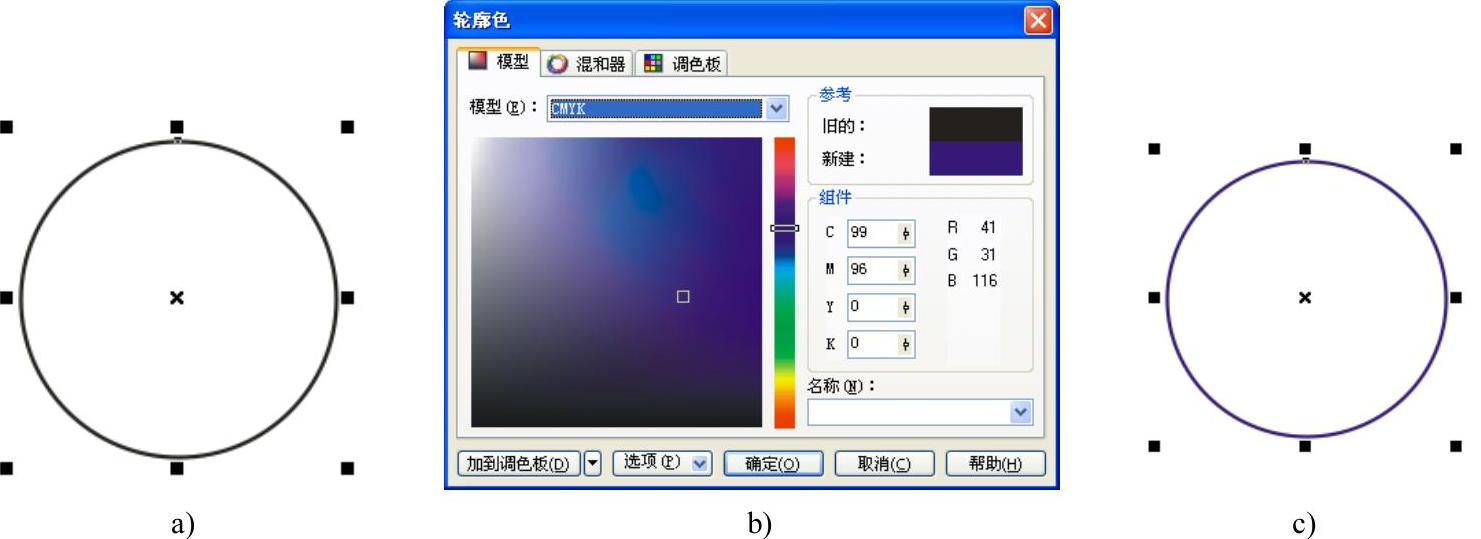

图3-105 轮廓线颜色设置

a）选中对象 b）“轮廓色”对话框 c）修改后效果

3）对象属性管理器。

设置方法同轮廓线属性线型设置，选择菜单“窗口”→“泊坞窗”→“属性管理器”，弹出“属性选择器”对话框，然后选择“轮廓”选项，单击颜色下拉选项条，然后单击“应用”按钮即可。如图3-106所示。

（5）设置书法轮廓效果

设置书法轮廓效果的具体操作步骤如下。

1）使用“钢笔工具”在绘图区中拖动鼠标绘制曲线对象，如图3-107a所示。

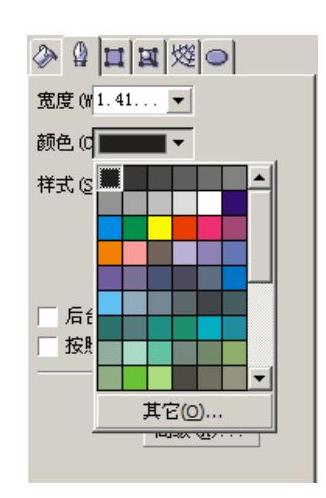

图3-106 对象属性颜色设置

2）在轮廓工具组中单击“轮廓笔”按钮，弹出“轮廓笔”对话框，设置轮廓线的宽度为3，在“书法”选项区中的“笔尖形状”设置框中按住鼠标左键拖动，即可调整对象的书法轮廓，此时对应的“展开”与“角度”输入框中的数值也会随之改变，如图3-107b所示。

3）设置好参数后，单击“确定”按钮，效果如图3-107c所示。

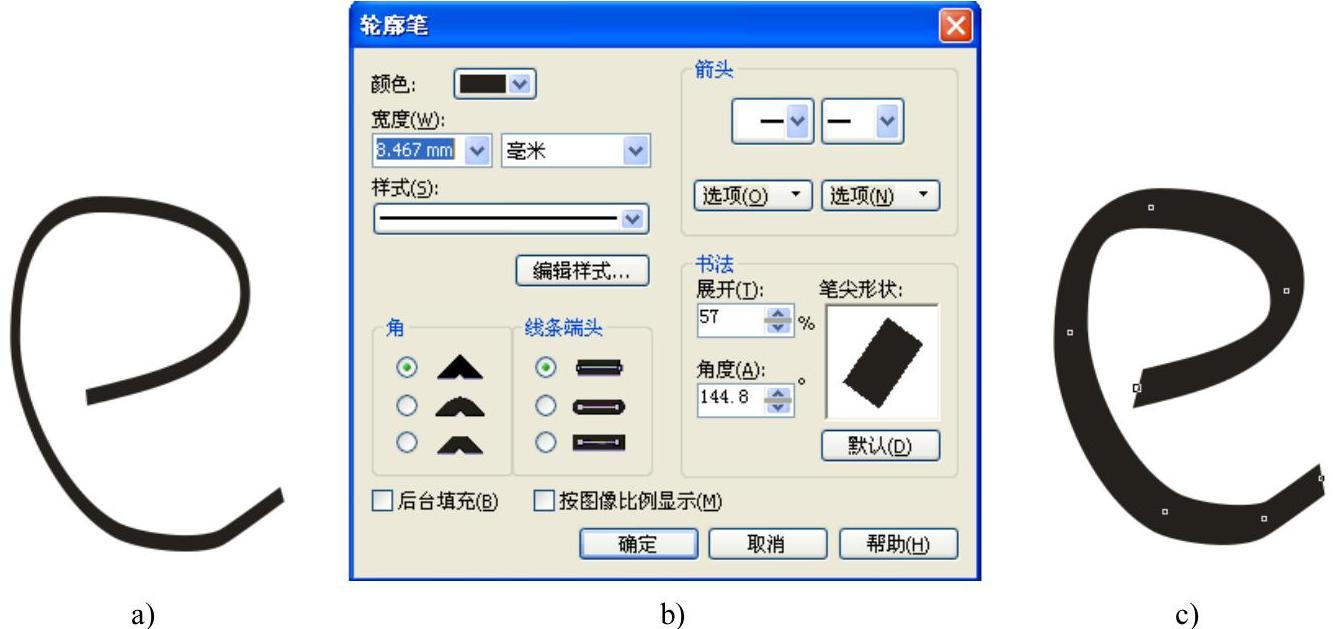

图3-107 设置书法轮廓效果

a）钢笔工具绘制图形 b）轮廓笔工具属性设置 c）应用设置后效果

提示：在“轮廓笔”对话框中选中“按图像比例显示”复选框，可使曲线或图形的轮廓宽度按比例缩放。

（6）设置线条端点

在CorelDRAW 12中，可以对开放的曲线设置线端，而对于封闭图形设置线端则看不出任何效果。要为曲线设置线端，其具体的操作方法如下。

1）单击工具箱中的“贝塞尔工具”按钮，在绘图区中绘制一条曲线。

2）在轮廓工具组中单击“轮廓笔”按钮，弹出“轮廓笔”对话框，在“线条端头”选项区中提供了3种线条端头样式，即平头、圆头与方头，从中选中相应的单选按钮，可改变线的端头为平头、圆头或方头，图3-108所示为圆头、平头效果。

图3-108 设置线条端点效果

a）圆头 b）平头

（7）设置转角样式

在“轮廓笔工具”中，在“角”选项区中选中相应的单选按钮，可改变对象的转角样式，如图3-109所示。

图3-109 设置转角样式

a）锐角 b）圆角 c）梯形角

3.轮廓线操作示例

示例：绘制水果插画，如图3-110所示。

操作步骤：

1）绘制水果插图背景。

2）依次绘制梨、苹果、葡萄等图形。

3）利用所学工具对图形进行变形和颜色填充。

图3-110 水果插画
