CorelDRAW艺术设计：图形绘制与多边形工具应用
【摘要】：图3-47 椭圆形变形为饼形或弧形a）饼形 b）弧形图3-48 任意角度的椭圆形3.多边形工具不规则多边形的绘制选择“多边形工具”，在页面中拖曳鼠标，可以绘制多边形，如图3-49所示。3）复制图形并移动图形位置，完成卡通图标绘制。
1.矩形工具
（1）矩形、正方形的绘制
单击工具箱中的“矩形工具”
，或按<F6>快捷键，可在绘图页面中的适当位置绘制矩形，如图3-39所示；按<Ctrl>键，可在绘图页面中绘制正方形，如图3-40所示；按<Shift>键，可在绘图页面中以当前点为“中心”绘制矩形；按<Shift+Ctrl>键，可在绘图页面中以当前点为“中心”绘制正方形。
（2）圆角矩形、正方形的绘制
绘制一个矩形，改变属性栏中的矩形4个角的“左/右边矩形的边角圆滑度”中的角圆滑度数值，如图3-41所示，或按<F10>快捷键，选择“形状工具”
，按住鼠标左键拖曳矩形边角的节点，改变边角的圆滑程度，可以绘制圆角矩形，如图3-42所示。
图3-39 绘制矩形
图3-40 绘制正方形
图3-41 圆角矩形属性栏

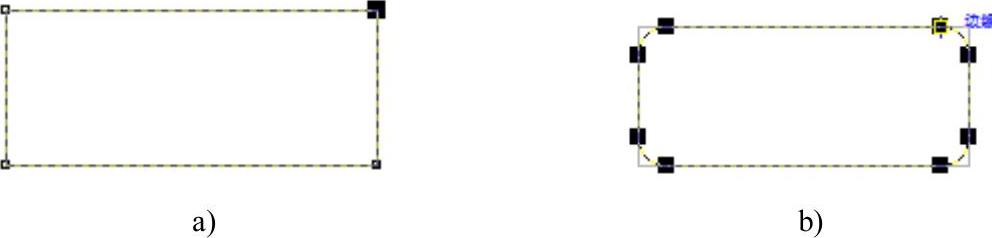

图3-42 “形状工具”拖曳形成圆角矩形
a）正常矩形 b）使用“形状工具”拖曳效果
若绘制一个正方形，参照以上操作步骤，即可绘制一个圆角正方形，如图3-43所示。

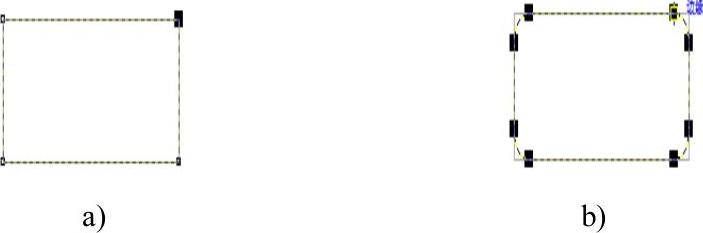

图3-43 “形状工具”拖曳形成圆角正方形
a）正常正方形 b）使用“形状工具”拖曳效果
（3）任意角度矩形的绘制
选择“矩形工具”展开式工具栏中的“3点矩形工具”
，可以绘制任意角度的矩形，如图3-44所示。
2.椭圆形工具
（1）椭圆形、圆形的绘制
单击“椭圆形工具”
，或按<F7>快捷键，可在绘图页面中的适当位置绘制一个椭圆形，如图3-45所示；按住<Ctrl>键，可以绘制圆形，如图3-46所示；按住<Shift>键，可在绘图页面中以当前点为“中心”绘制椭圆形；同时按住<Shift+Ctrl>组合键，可在绘图页面中以当前点为“中心”绘制圆形。
图3-44 任意角度矩形

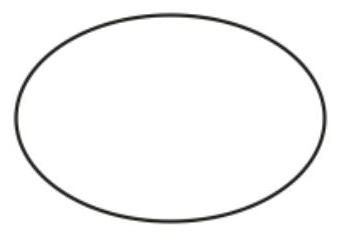

图3-45 椭圆形
图3-46 圆形
（2）饼形、弧形的绘制
先绘制一个椭圆形，单击属性栏中的“饼形”按钮或“弧形”按钮
，可将椭圆形转换为饼形或弧形，如图3-47所示。
（3）任意角度椭圆形的绘制
选择“椭圆形工具”展开式工具栏中的“3点椭圆形工具”
，可绘制任意角度的椭圆形，如图3-48所示。

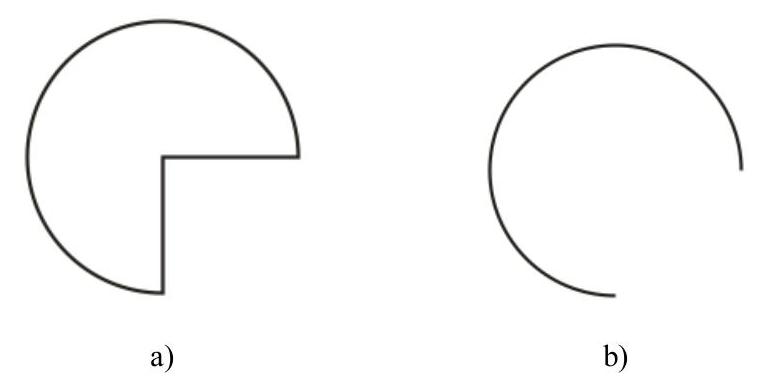

图3-47 椭圆形变形为饼形或弧形
a）饼形 b）弧形

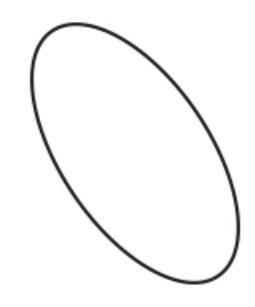

图3-48 任意角度的椭圆形
3.多边形工具(www.chuimin.cn)
（1）不规则多边形的绘制
选择“多边形工具”
，在页面中拖曳鼠标，可以绘制多边形，如图3-49所示。通过属性栏的“多边形端点数”可以设置多边形的边数，如图3-50所示。
（2）等边多边形的绘制
选择工具箱中的“多边形工具”，设置其属性栏参数；然后按住<Ctrl>键不放，在绘图页面中单击并拖动鼠标，可创建等边多边形，如图3-51所示。
图3-49 不规则多边形（五边形）

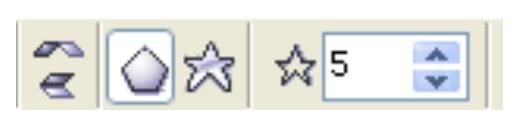

图3-50 属性栏设置多边形的边数

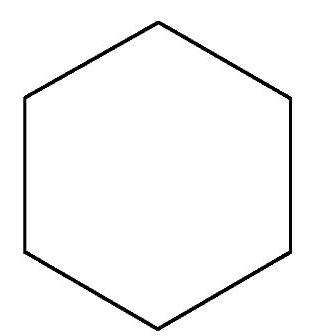

图3-51 等边多边形（六边形）
提示：在使用“多边形工具”绘制图形时，按下<Shift>键不放，将以当前点为“中心”绘制多边形；按下<Ctrl+Shift>组合键，将以当前点为“中心”绘制等边多边形。
4.星形工具
（1）不规则星形的绘制
选择“多边形”属性栏中的“星形工具”
，在绘图页面中拖曳鼠标，可以绘制星形，如图3-52a所示；设置“星形”属性栏中的“多边形端点数”数值可以设置星形的边数，如图3-52b所示；同理，选择“基本形状”
扩展工具栏中的“星形工具”
，也可绘制出星形，但区别是空心星形，如图3-52c所示。

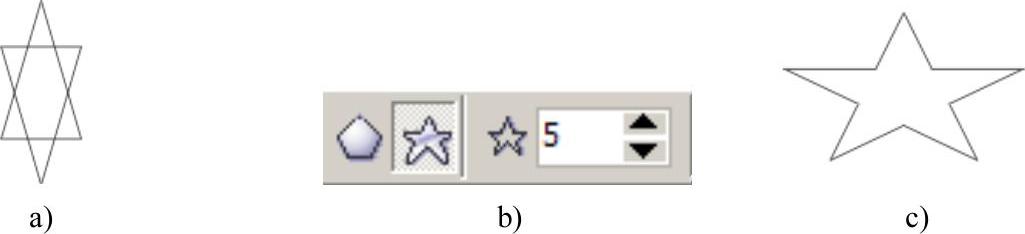

图3-52 不规则星形
a）绘制星形 b）星形边数设置 c）空心五角星
（2）等边星形的绘制
选择“多边形”属性栏中的“星形工具”
，在绘图页面中拖曳鼠标时，同时按下<Ctrl>键，并设置“星形”属性栏中“多边形端点数”的边数，就可以绘制出等边星形；同理，选择“基本形状”
扩展工具栏中的“星形工具”
，使用相同的操作步骤，也可以绘制出等边空心星形，如图3-53所示。

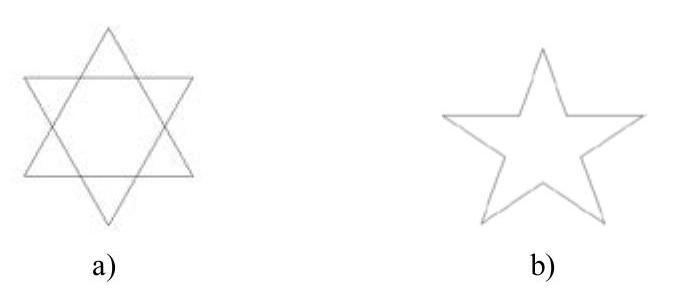

图3-53 等边星形（五边星形）
a）等边五角星形 b）等边空心星形
（3）星形线型选择
选择“基本形状”
工具展开式工具栏中的“星形工具”
，在绘图页面中拖曳鼠标，可以绘制星形，如图3-54a所示；还可通过属性栏设置星形线型，以及设置轮廓宽度
，如图3-54b所示；修改“多边形”中“星形”形状的线型效果，如图3-66c所示。

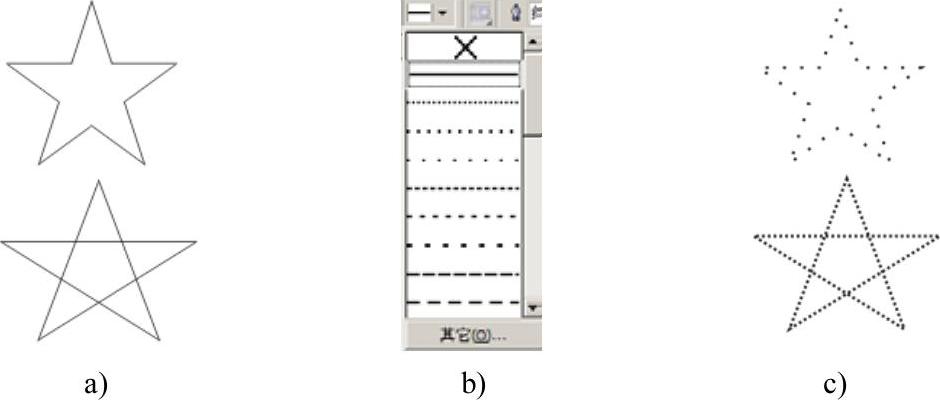

图3-54 星形线型的选择
a）绘制星形 b）线型设置 c）修改线型后的效果
提示：使用“基本形状工具”展开式工具栏的不同选项，还可以绘制出常用的基本形状、箭头图标、流程图形状、标注形状等，绘制方法与空心五角星相似。
5.图形绘制示例
示例：绘制卡通图标，如图3-55所示。
操作步骤：
1）制作放射状图形。
使用“星形工具”和“椭圆形工具”绘制基本形状，选用“贝塞尔工具”（“贝塞尔工具”可以绘制平滑精确的曲线，使用该工具可以绘制各种精美图形，可以通过确定节点和改变控制点的位置，控制曲线的弯曲度）进行形状的裁切，并添加合适的颜色。
图3-55 卡通图标
2）绘制星形和修饰矩形。
选择“星形工具”，绘制五角星，填充合适颜色；复制五角星，更改轮廓线颜色；选择“3点矩形工具”，绘制色块并复制。
3）复制图形并移动图形位置，完成卡通图标绘制。
