使用ANSYSWorkbench17.0进行电磁分析
【摘要】：图14-2 创建电磁分析环境提示：工程分析流程项目A的A1到A4即是Maxwell 3D软件前处理、计算及后处理的三个过程。Step2：打开Maxwell 2D软件。在项目A的A2：Geometry项中单击右键，弹出图14-3所示的快捷菜单，在快捷菜单中选择Edit命令启动Maxwell 2D软件，如图14-4所示。图14-3 启动Maxwell图14-4 Maxwell界面提示：在工程分析流程项目A中直接双击A2栏Geometry项也可启动Maxwell 2D软件。

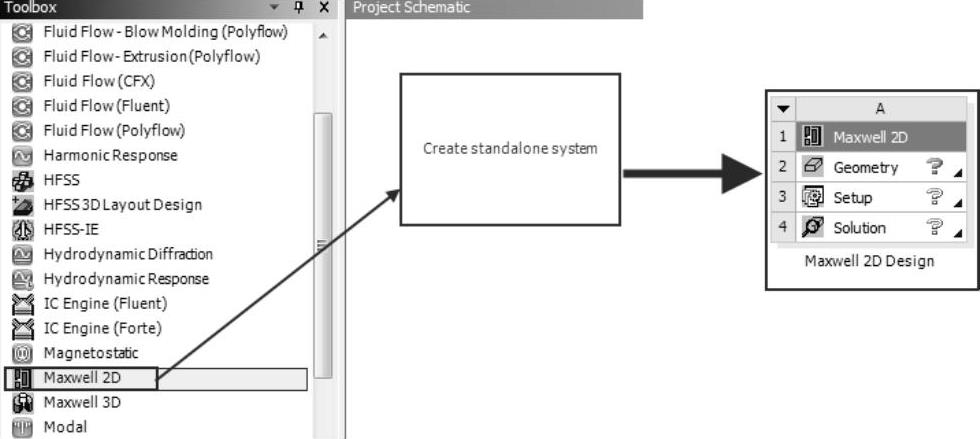

Step1：创建电磁场分析。在Workbench左侧Toolbox（工具箱）的Analysis Systems中单击Maxwell 2D并按住左键不放将其拖曳到右侧的Project Schematic窗口中，此时即可创建一个如同Excel表格的工程分析流程项目A，如图14-2所示。
图14-2 创建电磁分析环境
提示：工程分析流程项目A的A1到A4即是Maxwell 3D软件前处理、计算及后处理的三个过程。

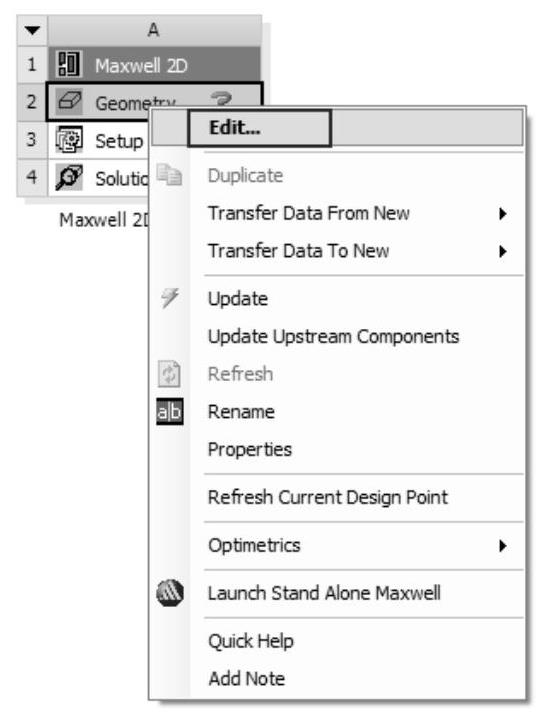

Step2：打开Maxwell 2D软件。在项目A的A2：Geometry项中单击右键，弹出图14-3所示的快捷菜单，在快捷菜单中选择Edit命令启动Maxwell 2D软件，如图14-4所示。
图14-3 启动Maxwell
图14-4 Maxwell界面(www.chuimin.cn)
提示：在工程分析流程项目A中直接双击A2栏Geometry项也可启动Maxwell 2D软件。

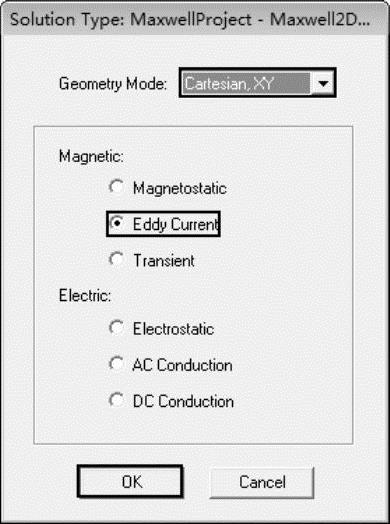

Step3：设置求解器。选择菜单栏中的Maxwell 2D→Solution Type命令，在弹出的图14-5所示的设置对话框中做如下设置：在Geometry Mode栏中选择Cartesian XY选项，由于GIS母线类似于水平直管路结构，每个断面的结构都是同心的空心圆柱，所以这里选择二维平面分析；在Magnetic选项中选择Eddy Current单选按钮，并单击OK按钮。

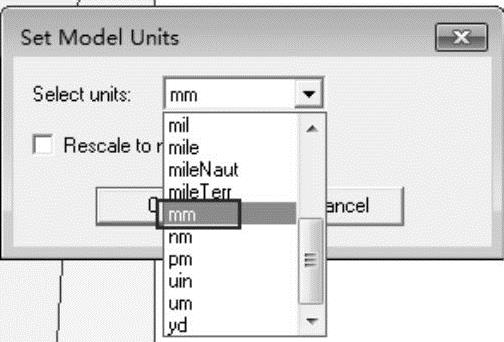

Step4：设置单位。依次选择Modeler→Units菜单，在弹出的图14-6所示的Set Model Units对话框中将单位设置成mm，并单击OK按钮。
图14-5 设置求解器类型
图14-6 设置单位
