ANSYSWorkbench17.0热力学分析步骤演练
【摘要】：Step1：添加一个分析步。图13-25 添加一个分析步图13-26 分析步参数设置Step2：选择工件并单击右键，在弹出的图13-27所示的快捷菜单中依次选择Assign Mesh Operation→On Selection→Skin Depth Based命令。Step7：此时弹出图13-32所示的Element Length Based Refinement对话框，在Maximum Length of Elements中输入100，并单击OK按钮。
Step1：添加一个分析步。在Project Manager中的Analysis命令上单击右键，在弹出的快捷菜单中选择图13-25所示的Add Solution Setup命令，此时弹出图13-26所示的Solve Setup对话框：在General选项卡中设置Stop time为0.02，设置Timestep为0.001；切换到Save Fields选项卡，设置Start为0，设置Stop为0.02，Step为0.001；单击AddtoList按钮，其余默认即可，单击“确定”按钮，此时在Analysis下会出现一个Setup1命令。

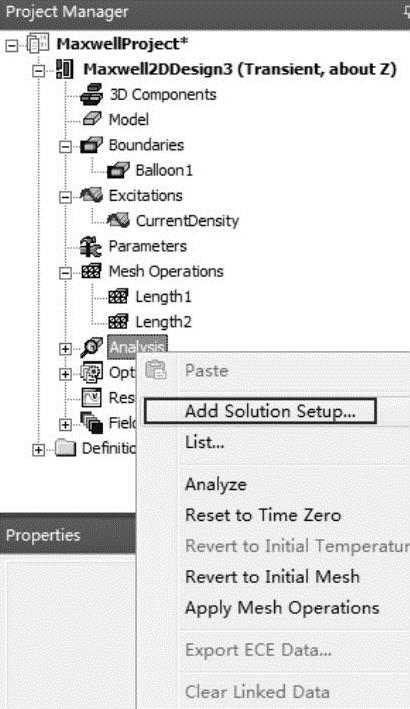

图13-25 添加一个分析步

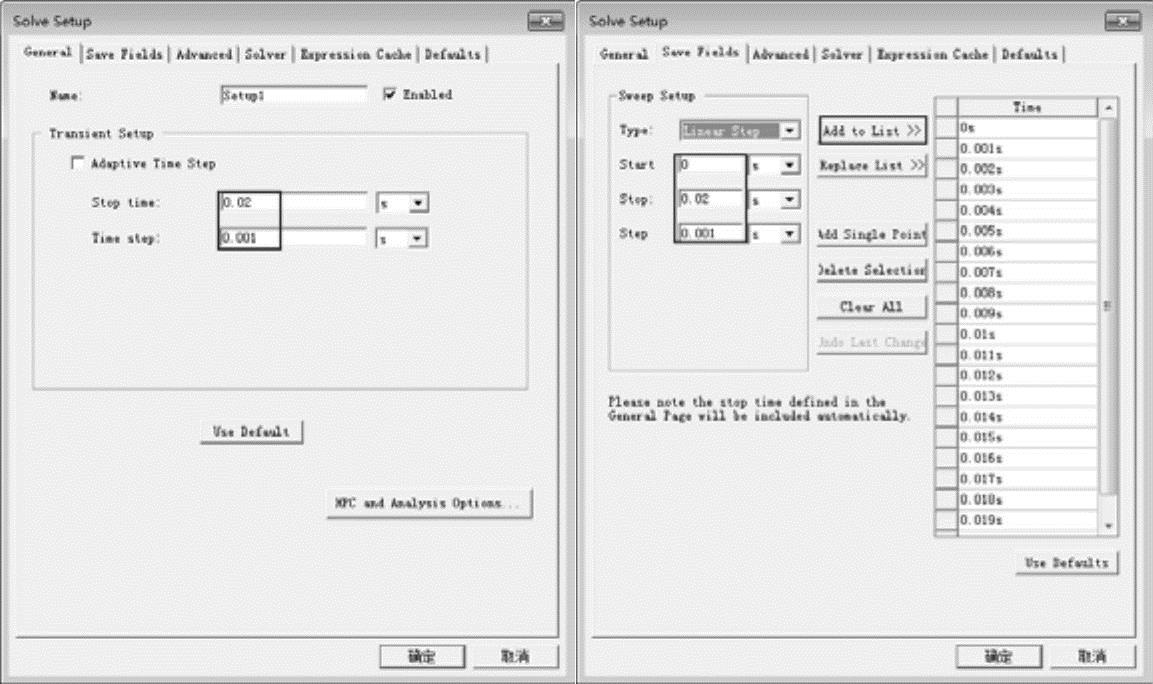

图13-26 分析步参数设置
Step2：选择工件（上工件和下工件）并单击右键，在弹出的图13-27所示的快捷菜单中依次选择Assign Mesh Operation→On Selection→Skin Depth Based命令。

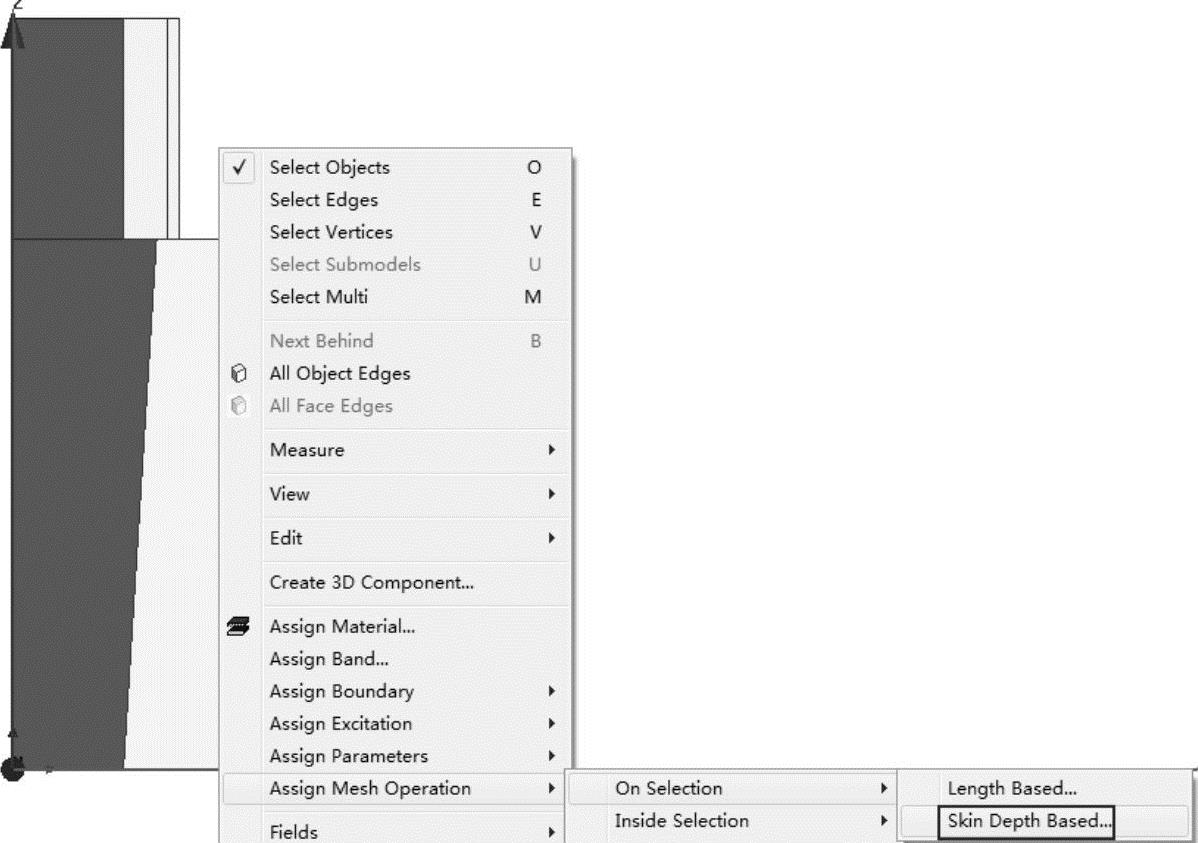

图13-27 快捷菜单1
Step3：在弹出的Skin Depth Based Refinement对话框中作如下设置：单击Calculate Skin Depth按钮，在弹出的Calculate Skin Depth对话框中输入Frequency（频率）为2200，单位选择Hz，单击OK按钮，然后单击Skin Depth Based Refinement窗口上的OK按钮完成肌肤深度的设置，如图13-28所示。

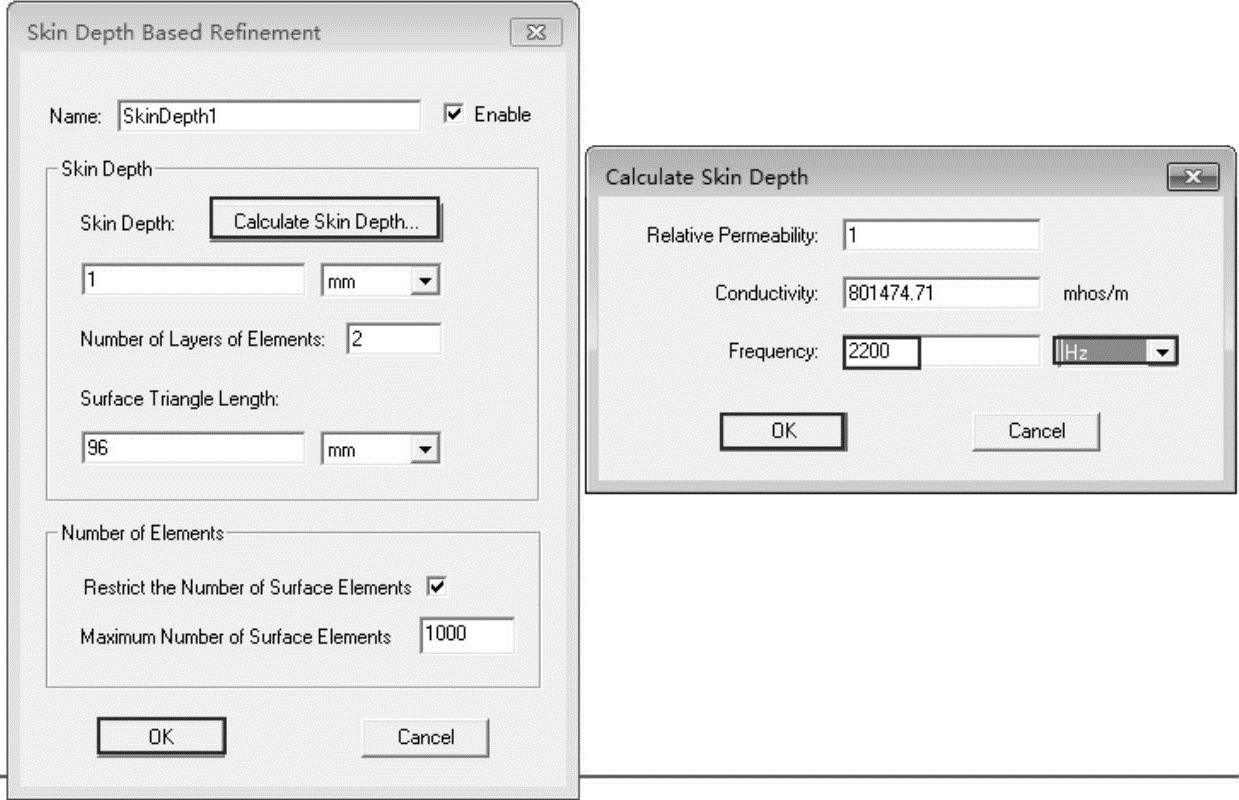

图13-28 肌肤深度设置
Step4：选中所有几何（排除计算域）并单击右键，在弹出的图13-29所示的快捷菜单中依次选择Assign Mesh Operation→Inside Selection→Length Based命令。
Step5：此时弹出图13-30所示的Element Length Based Refinement对话框，在Maximum Length of Elements中输入5，并单击OK按钮。

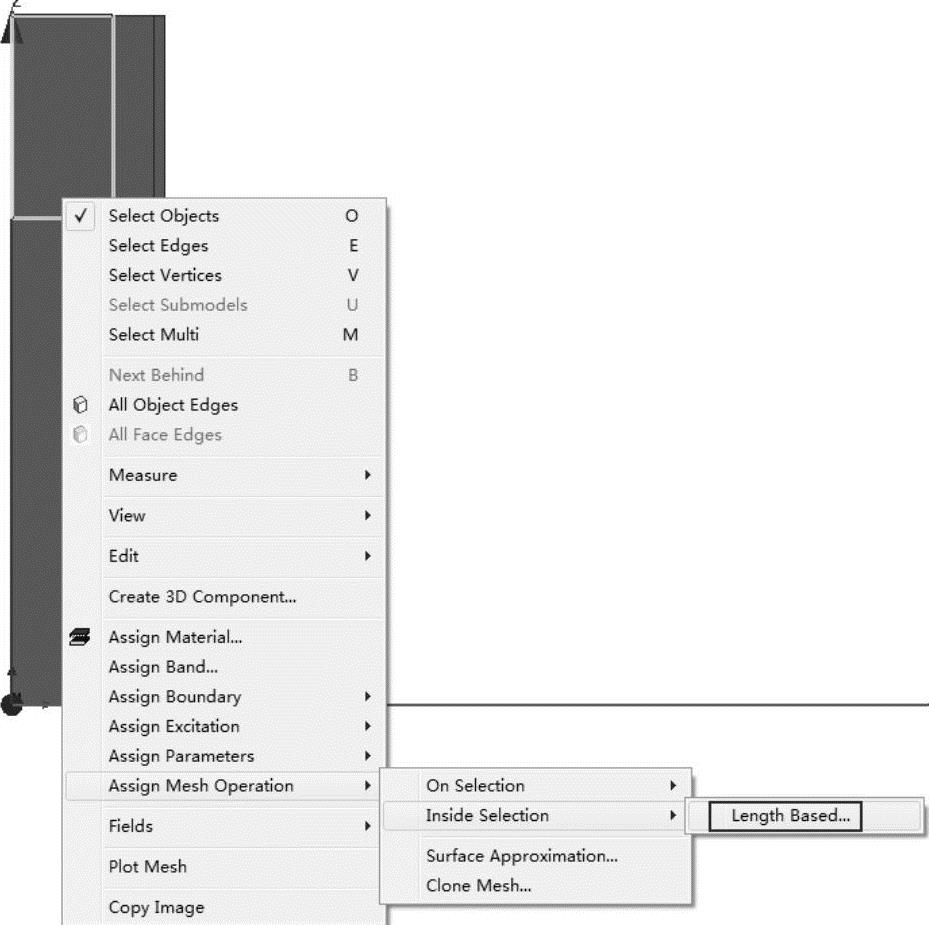

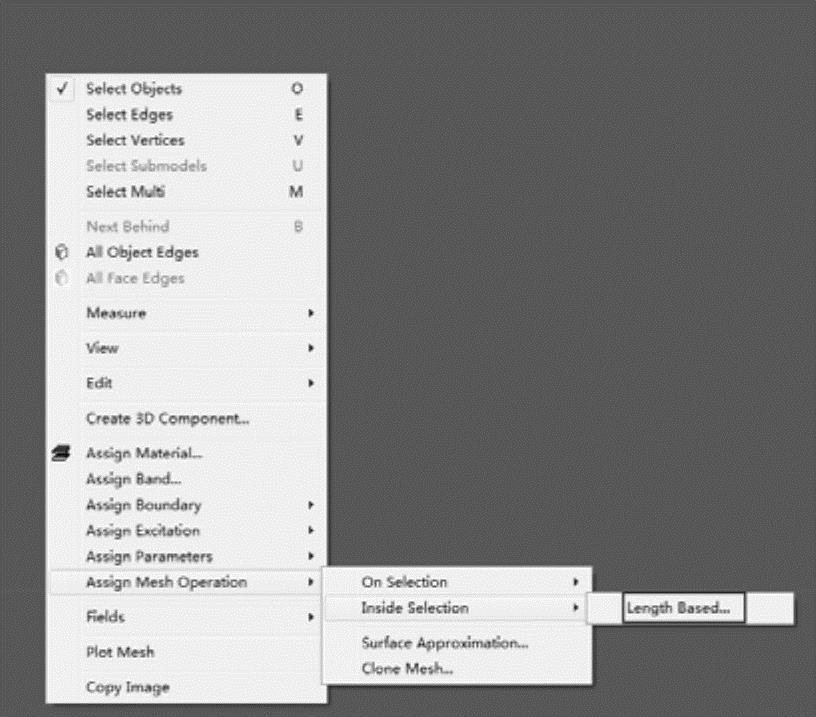

图13-29 快捷菜单2

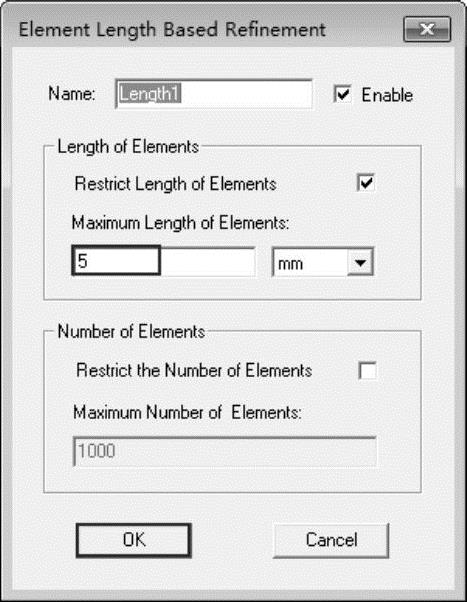

图13-30 网格设置1
Step6：选中计算域并单击右键，在弹出的图13-31所示的快捷菜单中依次选择Assign Mesh Operation→Inside Selection→Length Based命令。(www.chuimin.cn)
Step7：此时弹出图13-32所示的Element Length Based Refinement对话框，在Maximum Length of Elements中输入100，并单击OK按钮。
图13-31 快捷菜单3

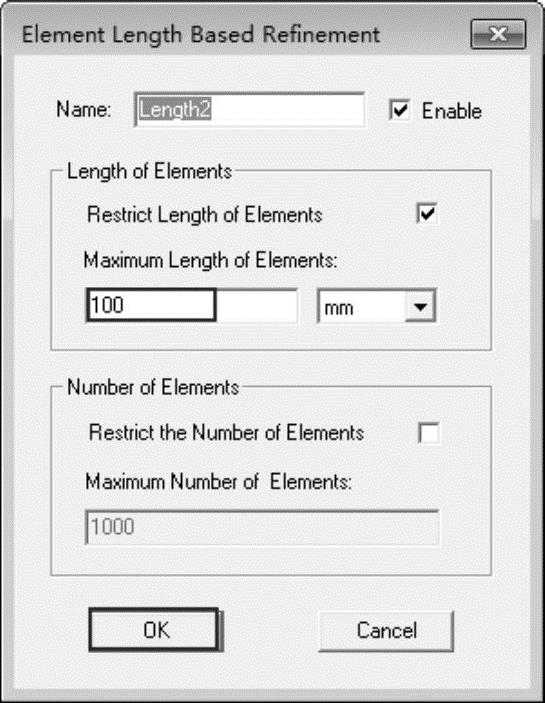

图13-32 网格设置2
Step8：右键选择Setup，在弹出的图13-33所示的快捷菜单中选择Apply Mesh Operations命令，执行网格划分操作。
Step9：划分完成后，框选所有几何，然后单击右键，在弹出的图13-34所示的快捷菜单中选择PlotMesh命令。

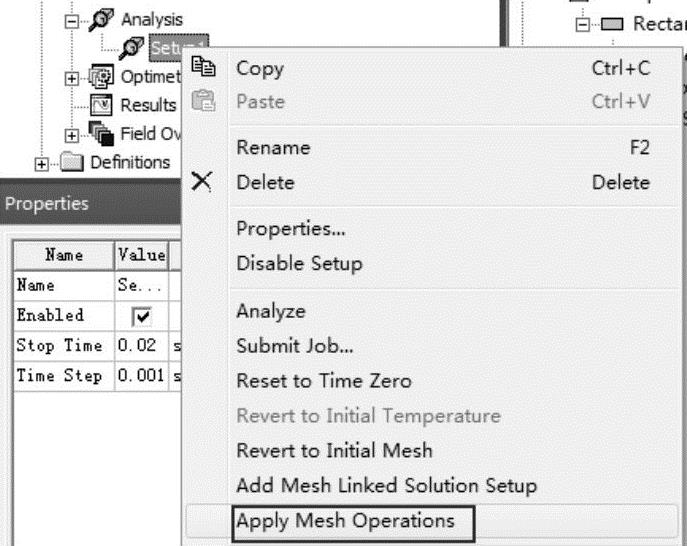

图13-33 快捷菜单4

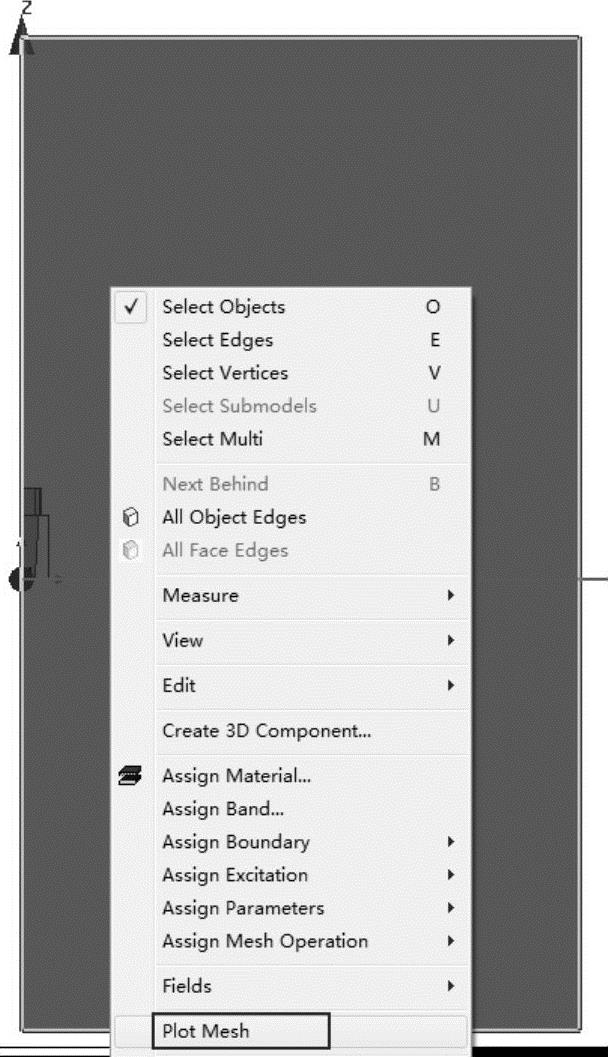

图13-34 网格显示
Step10：图13-35所示为划分网格后的网格图，左侧的图为计算域的网格大小图，右侧的图为零件等的网格尺寸图。

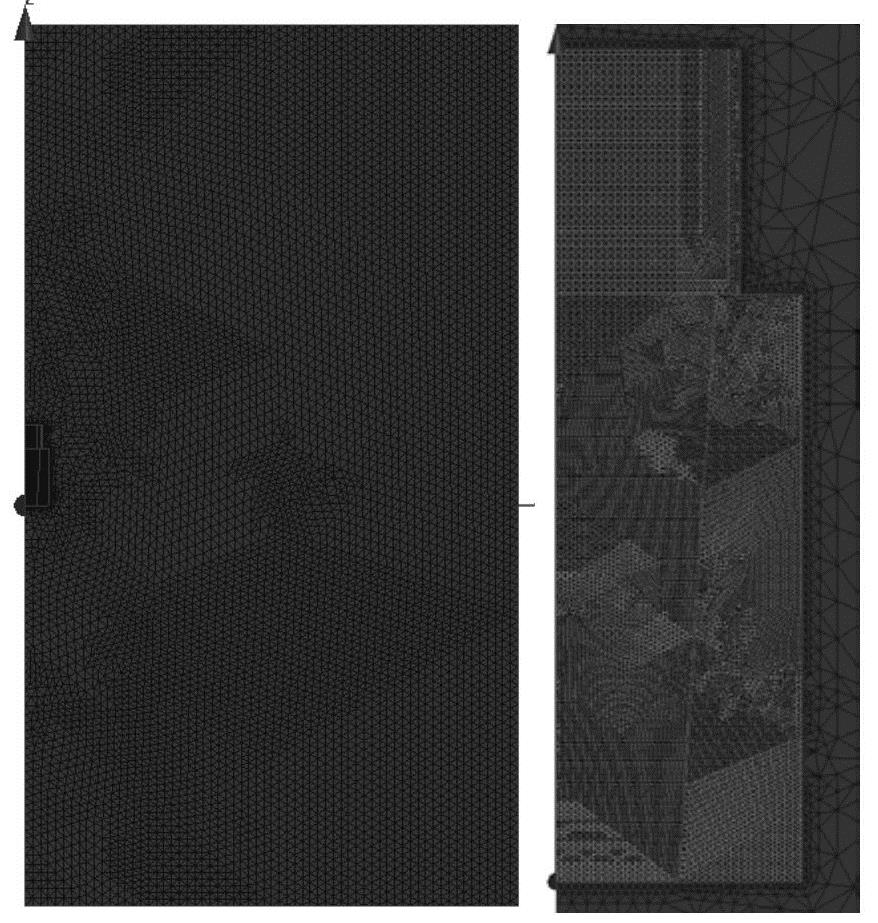

图13-35 网格图
Step11：此外，单击工具栏中的
按钮后将弹出图13-36所示的对话框，在对话框的Mesh Statistics选项卡中显示出不同结构的网格数量及网格大小。

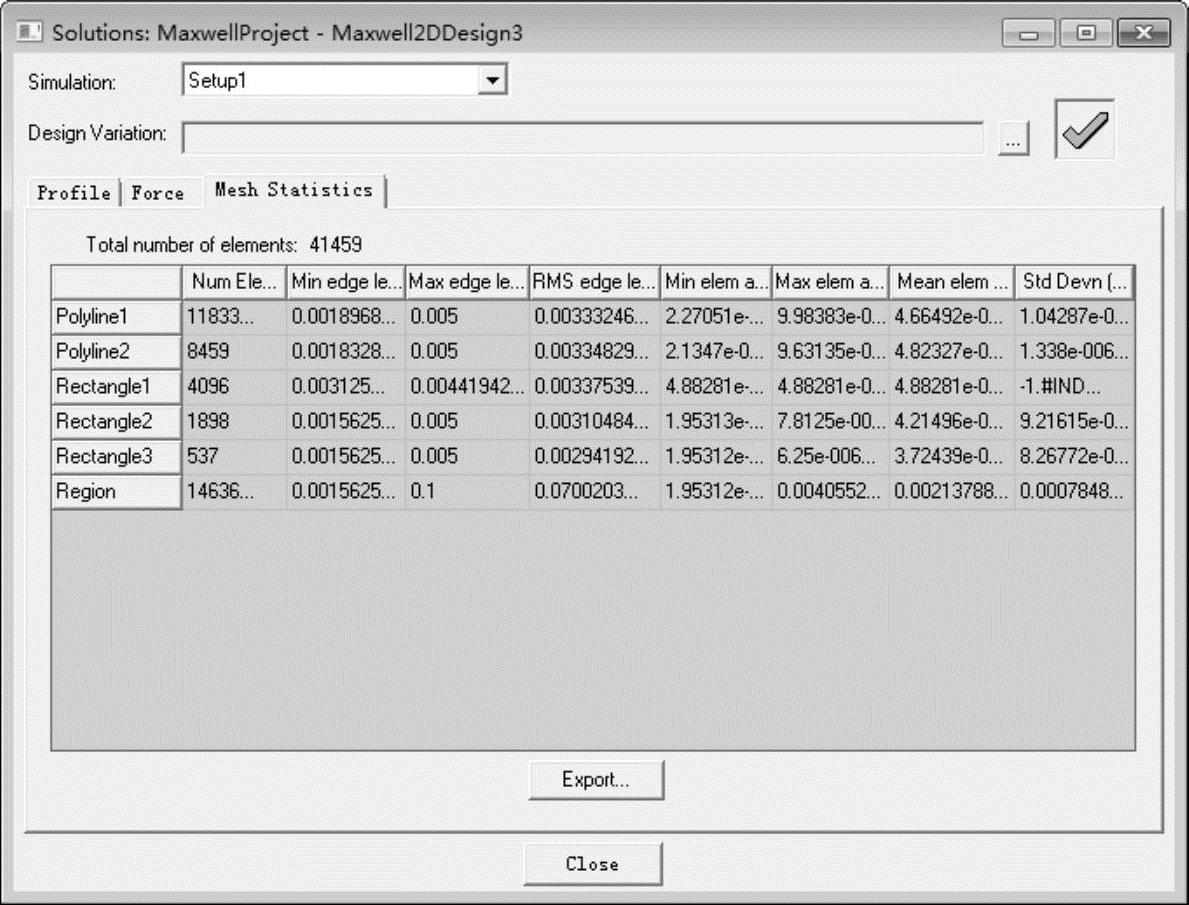

图13-36 网格统计
