添加ANSYSWorkbench17.0Icepak模块

【摘要】:Step1:选择Toolbox下面Components Systems→Icepak,并将其直接拖曳到A2栏中,如图12-82所示,创建基于Icepak求解器的流体分析环境。图12-82 流体分析环境Step2:双击项目B中的B2:Setup项,进入图12-83所示的Icepak窗口。在Icepak平台可以进行网格划分,材料添加及后处理等操作。

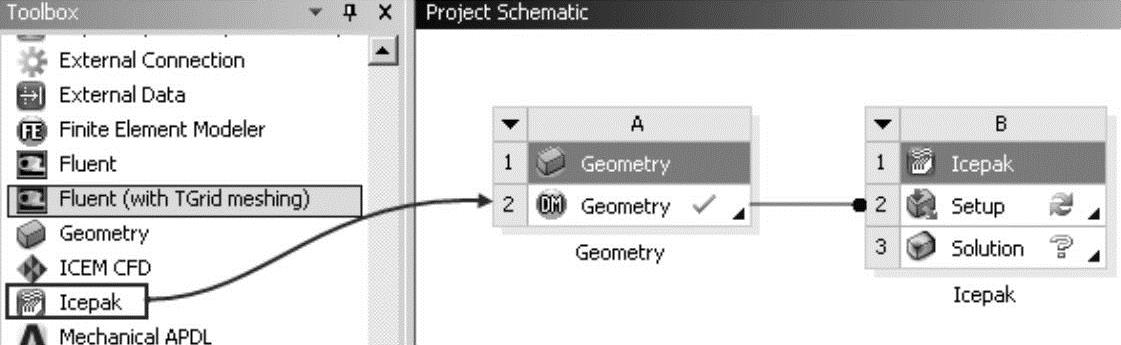

Step1:选择Toolbox下面Components Systems→Icepak,并将其直接拖曳到A2栏中,如图12-82所示,创建基于Icepak求解器的流体分析环境


图12-82 流体分析环境

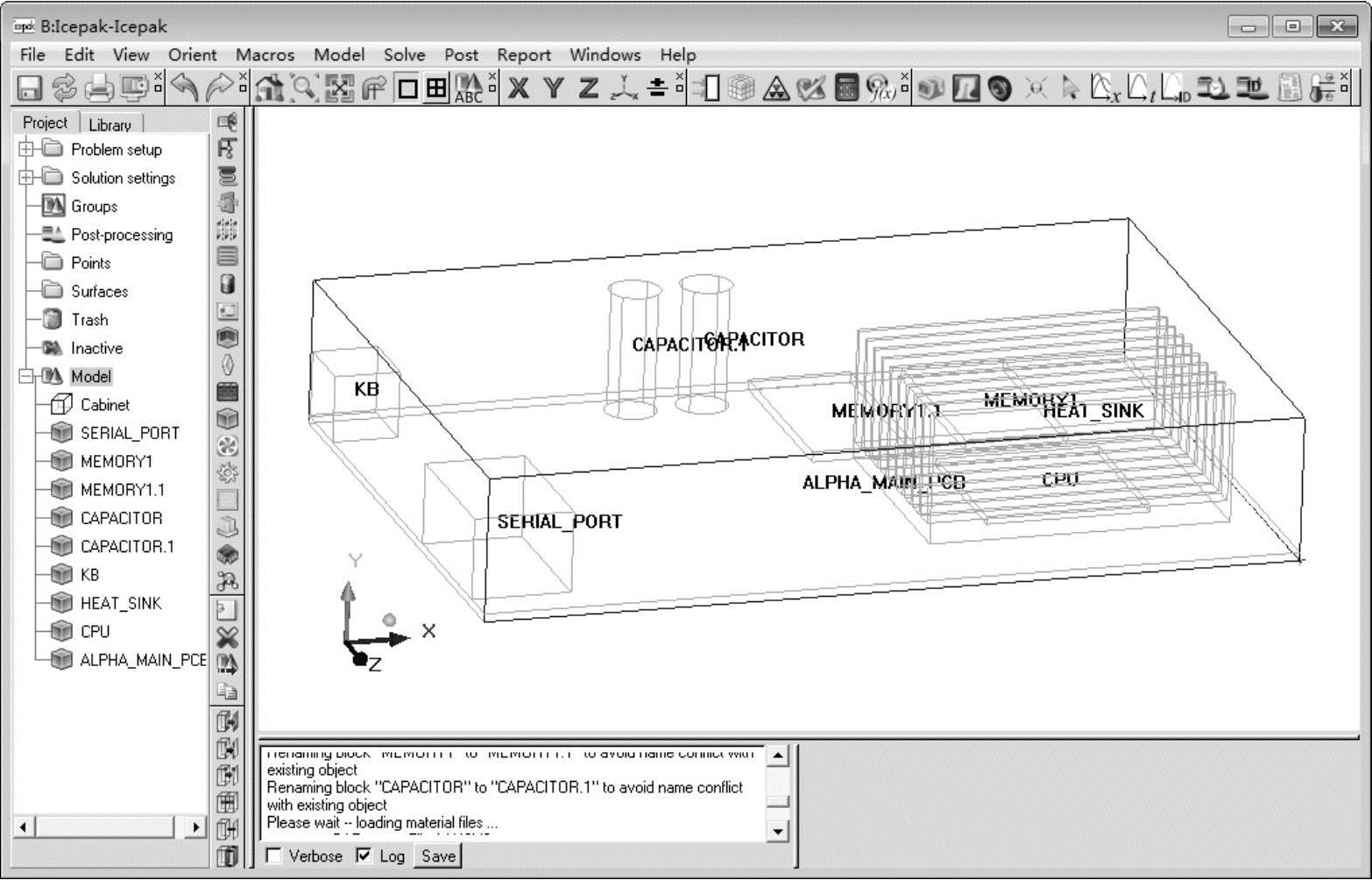

Step2:双击项目B中的B2:Setup项,进入图12-83所示的Icepak窗口。在Icepak平台可以进行网格划分,材料添加及后处理等操作。


图12-83 Icepak窗口

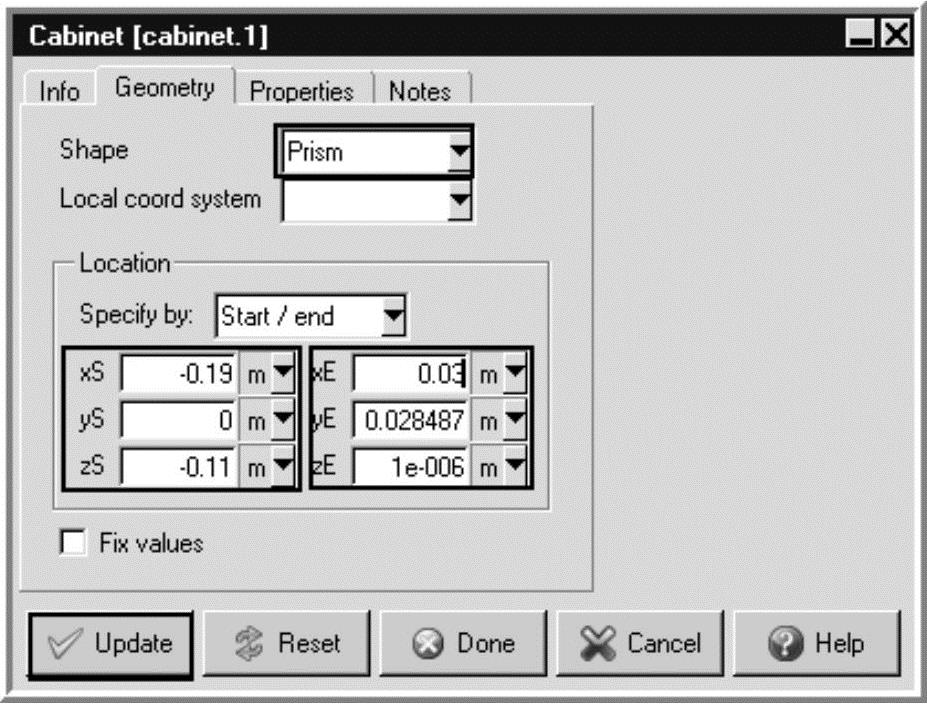

Step3:在左侧Project选项卡中,依次选择Model→Cabinet选项,在右下角出现图12-84所示的对话框中作如下设置:在Shape栏中选择Prism选项;在xS栏中输入-0.19,单位选择m;在xE栏中输入0.03,单位选择m;在zS栏中输入-0.11,单位选择m;在yE栏中输入0.028487,单位选择m;在zE栏中输入1e-006,单位选择m,并单击Apply按钮完成几何尺寸的输入。


图12-84 输入尺寸

注:由于流体分析时,除了流体模型外其他模型不参与计算,故做流体分析时需要把其抑制掉。

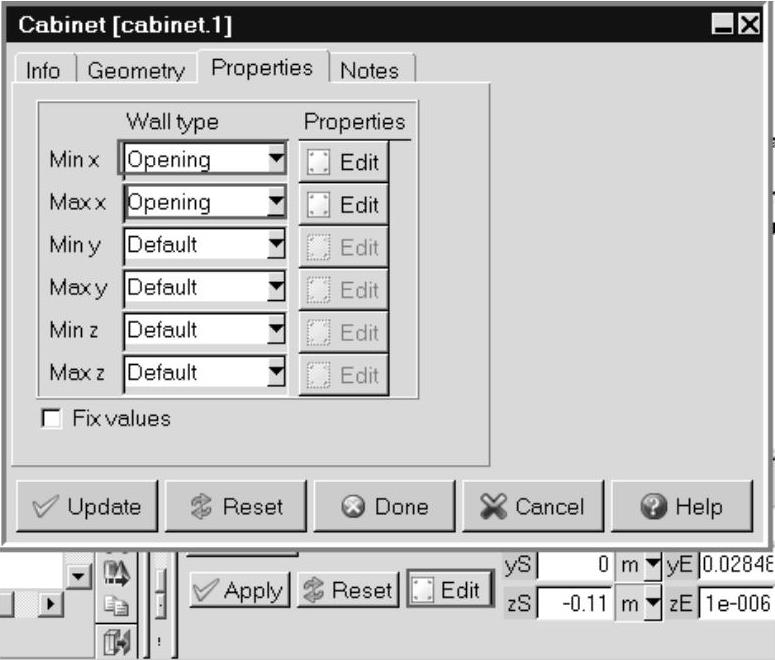

Step4:单击Edit按钮,弹出图12-85所示的对话框,设置Min x和Max x的Wall type属性为Opening。

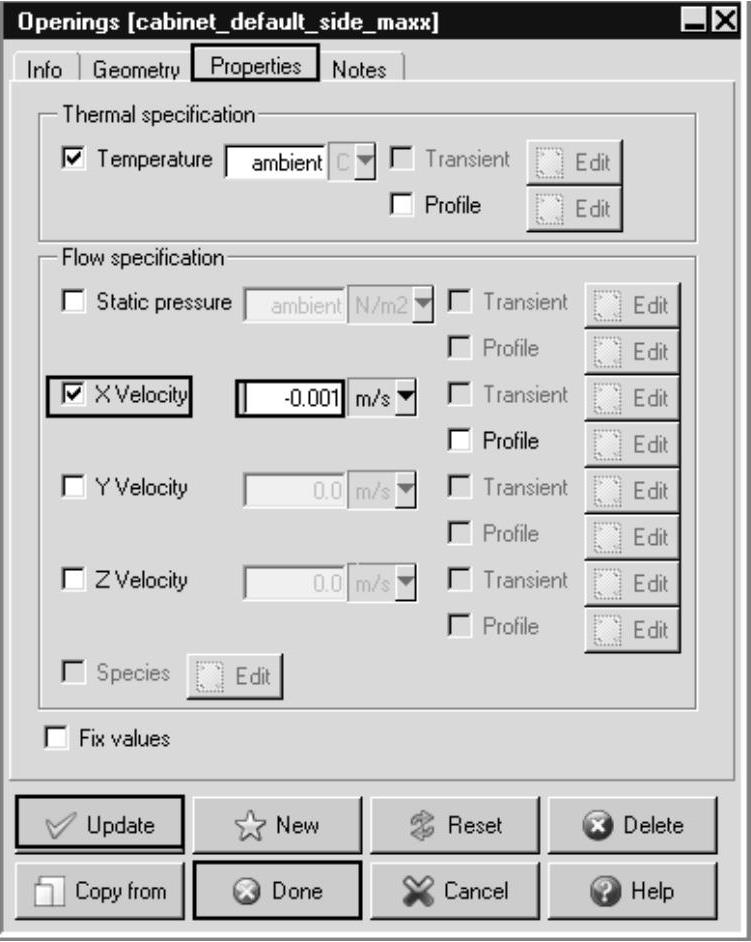

Step5:单击Max x栏的Edit按钮,在弹出的图12-86所示的对话框中单击Properties选项卡,并勾选X Velocity复选框,在后面输入速度为-0.001,单位为m/s,单击Update按钮。


图12-85 属性设置


图12-86 速度设置

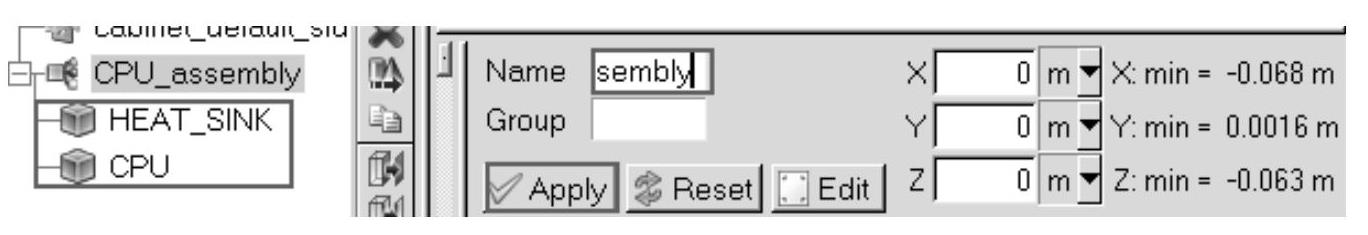

Step6:创建装配体。单击工具栏中的978-7-111-56727-1-Part03-462.jpg按钮,在弹出窗口中的Name栏中输入名称为CPU_assembly,将HEAT_SINK和CPU两个几何添加到CPU_assembly中,单击Apply按钮,如图12-87所示。


图12-87 设置

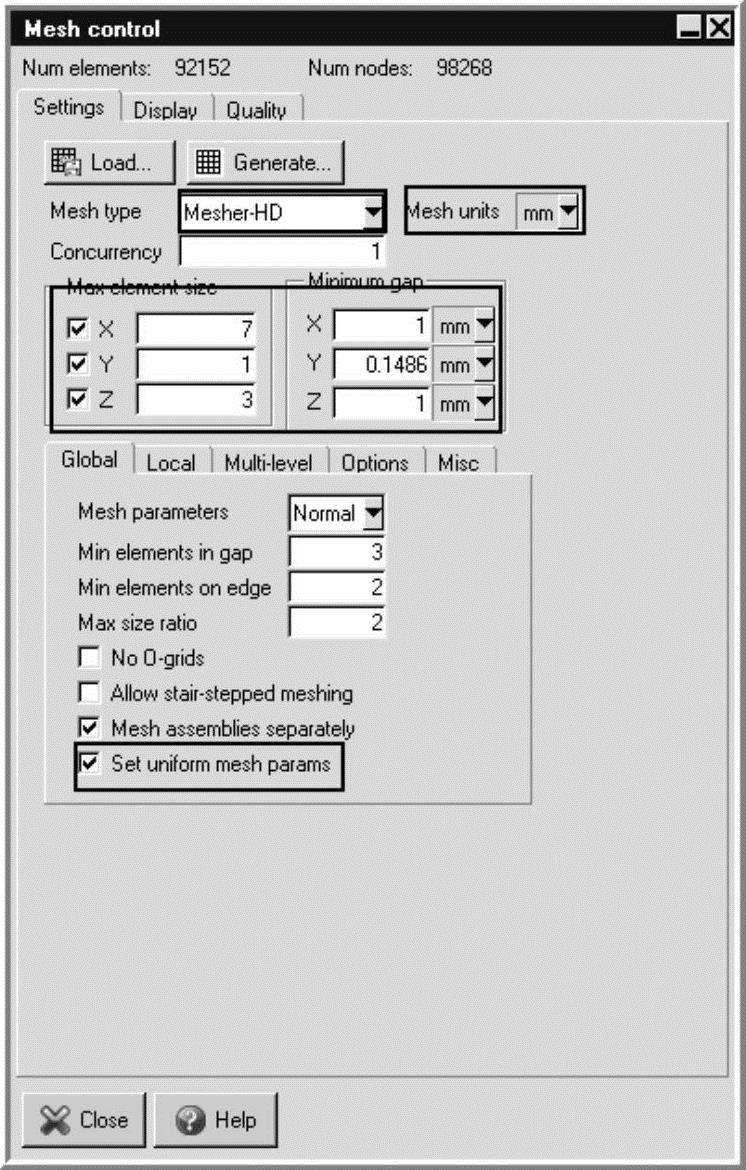

Step7:单击工具栏中的978-7-111-56727-1-Part03-464.jpg按钮,在弹出的对话框的Settings选项卡作如下操作:在Mesh type栏中选择Mesher-HD选项,单位设置为mm;在Max element size栏中输入X=7,Y=1,Z=3;在Minimum gap栏中输入X=1,Y=0.16,Z=1,单位均设置为mm;勾选Set uniform mesh params复选框,如图12-88所示。

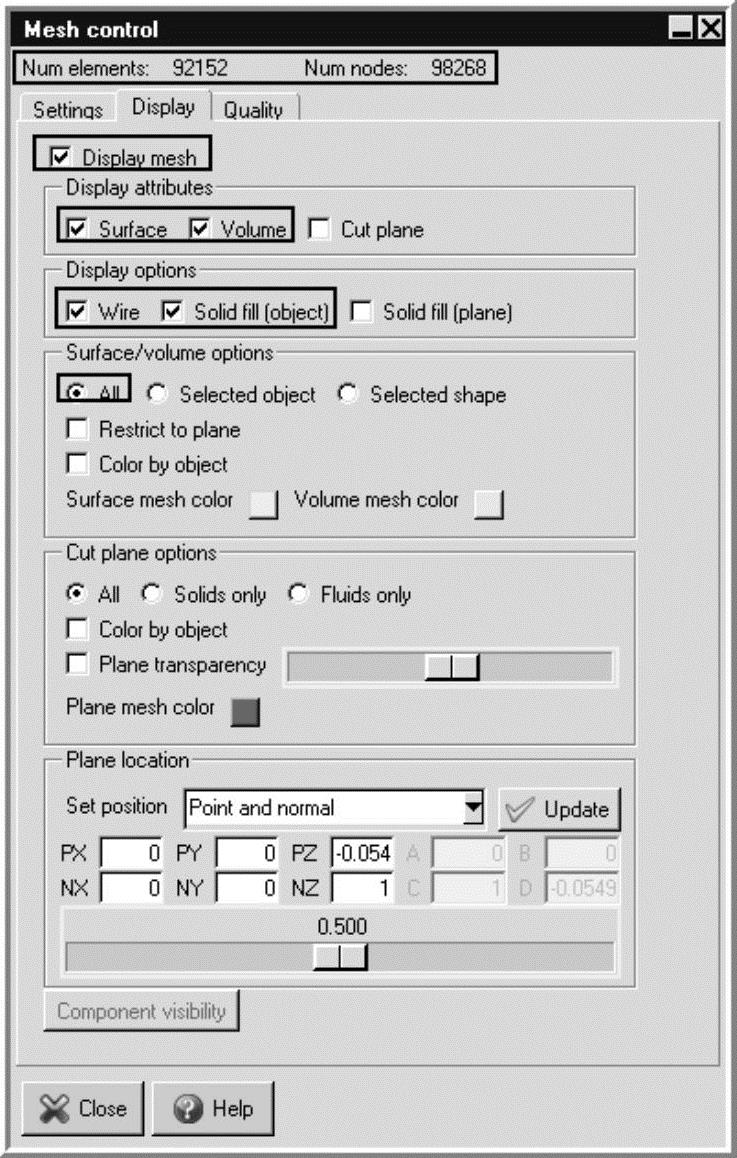

Step8:单击Generate按钮进行网格划分,划分完成后切换到Display选项卡,如图12-89所示,在选项卡中作如下输入:在最上端显示了单元数量和节点数量;勾选Displaymesh复选框;


图12-88 网格设置


图12-89 显示网格设置

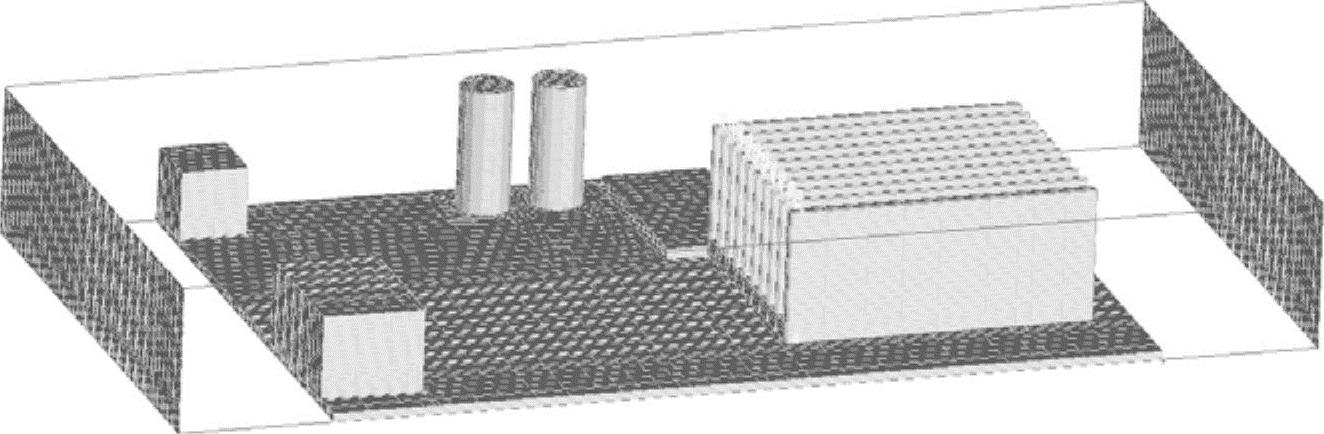

在Display attributes栏中保证前两个复选框被勾选;在Display options栏中勾选前两个复选框,此时模型将显示图12-90所示的网格。


图12-90 网格模型

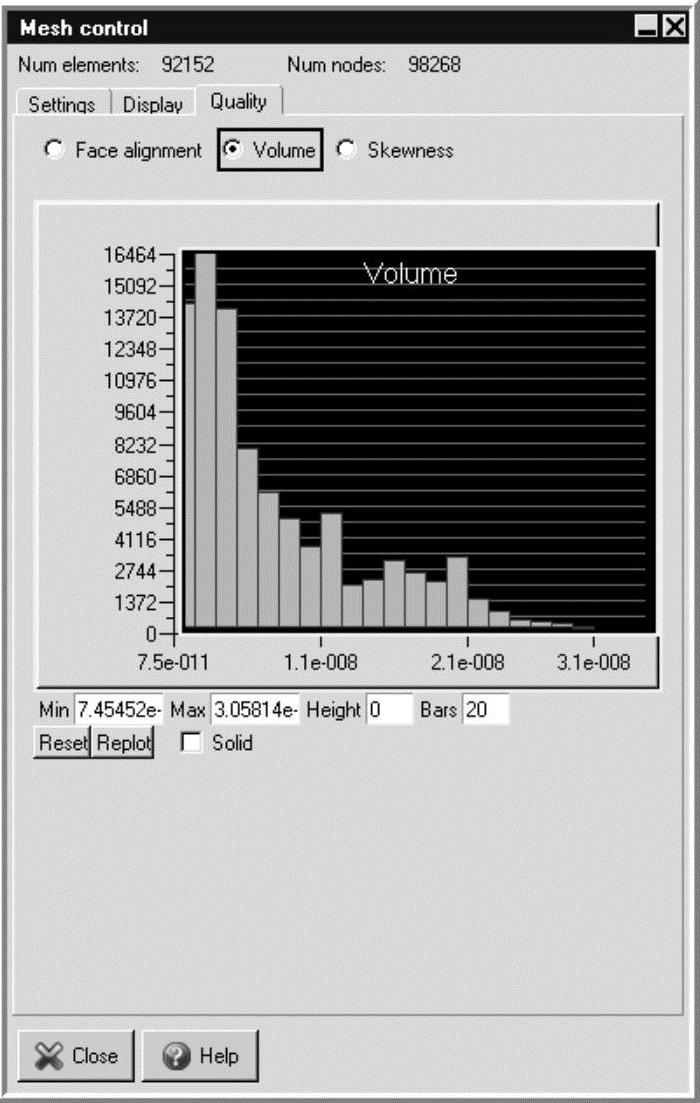

Step9:切换到Quality选项卡,选择Volume单选按钮,此时将出现网格体积柱状图,如图12-91所示。

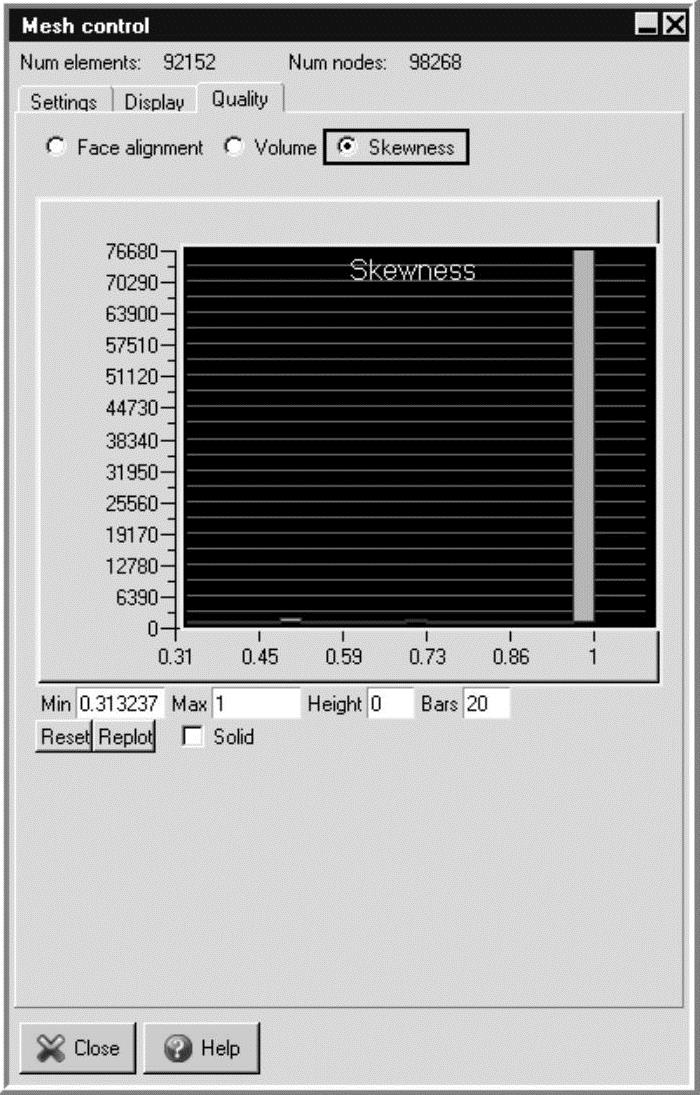

Step10:保持在Quality选项卡,选择Skewness单选按钮,此时将出现网格扭曲柱状图,如图12-92所示。


图12-91 体积柱状图


图12-92 扭曲柱状图
