【摘要】：图12-53 设置入口边界图12-54 设置入口速度Step3：选择分析树中的Boundary命令，在Boundary Condition面板的Zone中选择coolinlet选项，在图12-55所示的Type栏中选择velocity-inlet选项。在弹出的图12-56所示的velocity-inlet对话框中作如下设置：在velocity Magnitude（m/s）栏中输入入口流速为10m/s；在Specification Method栏中选择Intensit yand Viscosity Radio选项；在Turbulent Intensity（%）栏中输入5，在Turbulent Viscosity Radio栏中输入10；在Thermal选项卡中输入温度为300K，并单击OK按钮。图12-55 设置出口边界图12-56 设置入口速度Step5：设置outlet为Pressure Outlet属性，如图12-57所示，在属性框中保持所有参数默认即可。
Step1：选择命令树中的Boundary命令，在Boundary Condition面板的Zone中选择hotinlet选项，在图12-53所示的Type栏中选择velocity-inlet选项。
Step2：设置入口速度。在弹出的图12-54所示的Velocity-Inlet对话框中作如下设置：在Velocity Magnitude（m/s）栏中输入入口流速为20m/s；在Specification Method栏中选择Intensity and Viscosity Radio选项；在Turbulent Intensity（%）栏中输入5；在Turbulent Viscosity Radio栏中输入10；在Thermal选项卡中输入温度为500K，并单击OK按钮。
图12-53 设置入口边界

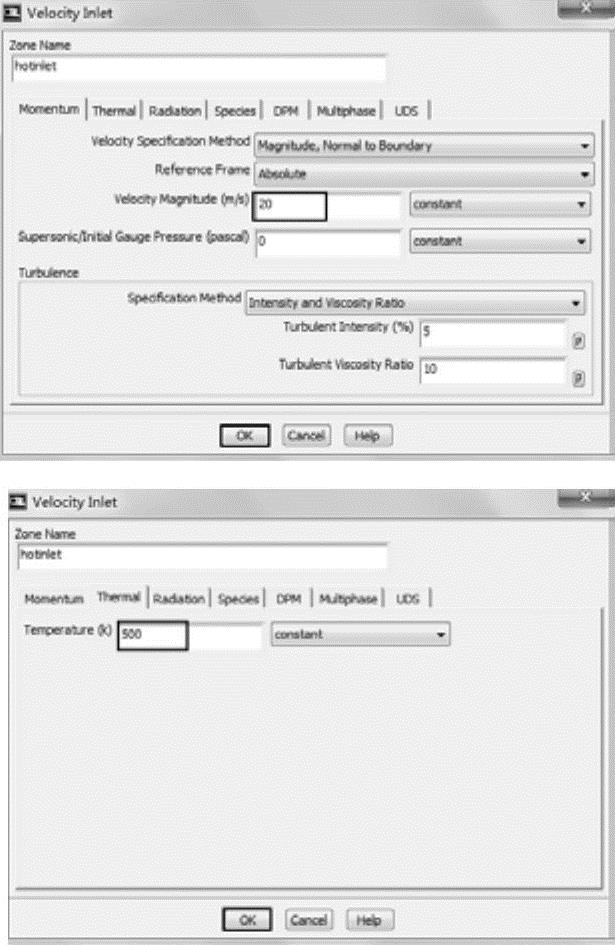

图12-54 设置入口速度
Step3：选择分析树中的Boundary命令，在Boundary Condition面板的Zone中选择coolinlet选项，在图12-55所示的Type栏中选择velocity-inlet选项。
Step4：设置入口速度。在弹出的图12-56所示的velocity-inlet对话框中作如下设置：在velocity Magnitude（m/s）栏中输入入口流速为10m/s；在Specification Method栏中选择Intensit yand Viscosity Radio选项；在Turbulent Intensity（%）栏中输入5，在Turbulent Viscosity Radio栏中输入10；在Thermal选项卡中输入温度为300K，并单击OK按钮。(www.chuimin.cn)

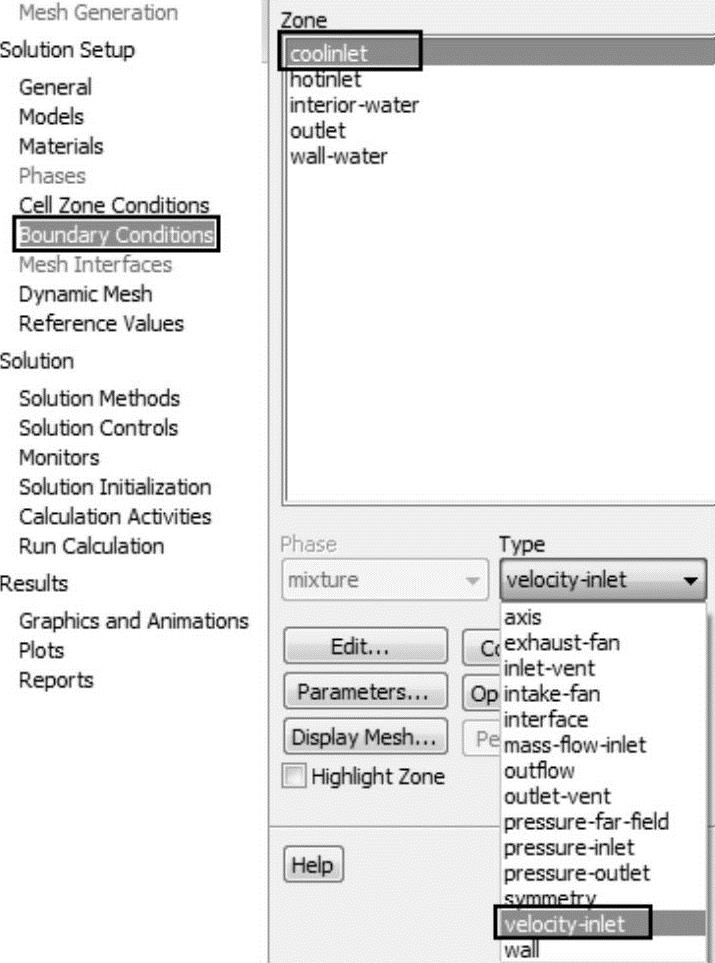

图12-55 设置出口边界

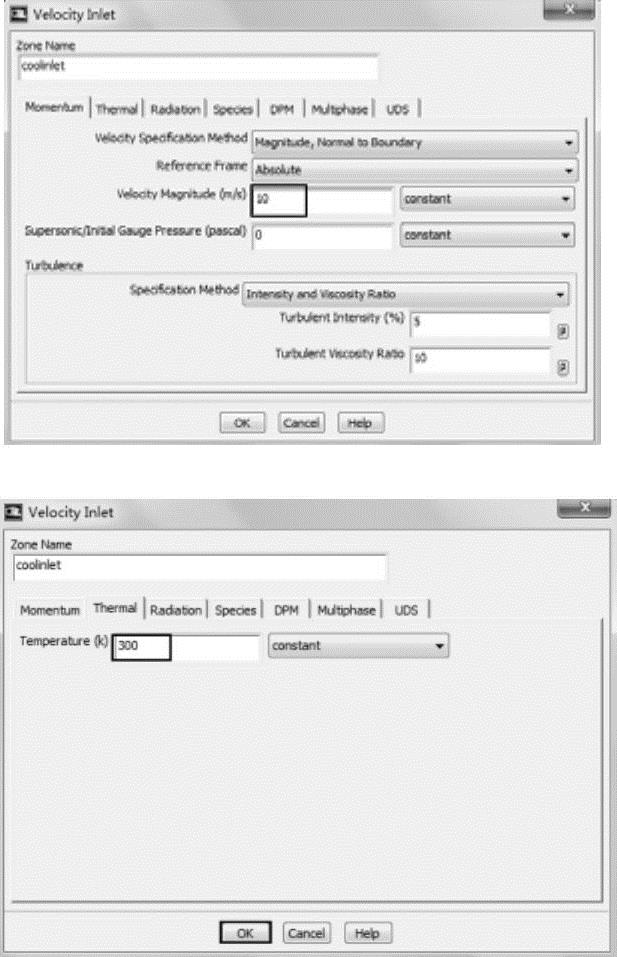

图12-56 设置入口速度

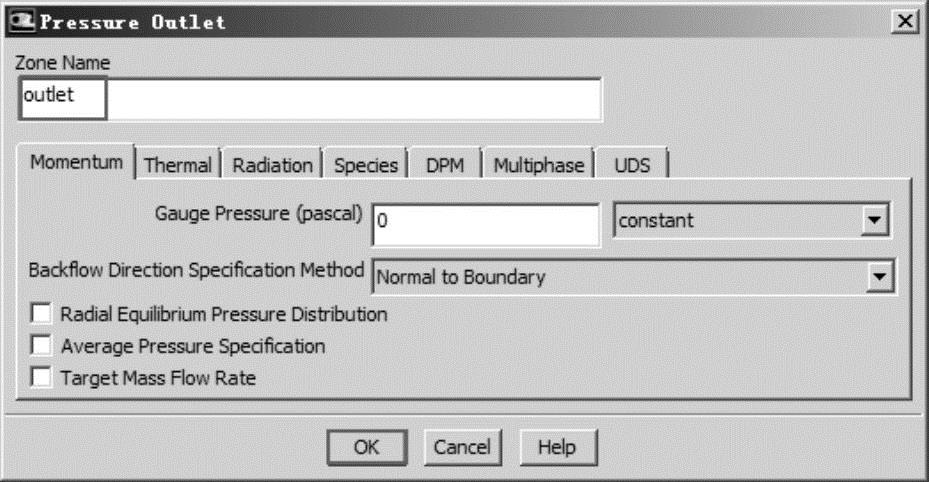

Step5：设置outlet为Pressure Outlet属性，如图12-57所示，在属性框中保持所有参数默认即可。
图12-57 压力出口
