ANSYSWorkbench17.0热力学分析演练：网格设置
【摘要】：图12-38 流体分析环境Step2：双击项目B中的B3：Mesh项，进入Meshing平台。图12-39 抑制几何图12-40 快捷菜单Step5：在弹出的Details of“Inflation”-Inflation面板中进行如下设置：在Geometry栏中保证流体几何实体被选中；在Boundary栏中选择流体几何外表面，其余默认即可，如图12-41所示。图12-42 网格模型Step7：端面命名。图12-44 命名其他几何端面Step9：网格设置完成后，关闭Mechanical网格划分平台，回到Workbench平台，右键选择B3：Mesh项，在弹出的快捷菜单中选择Update命令。

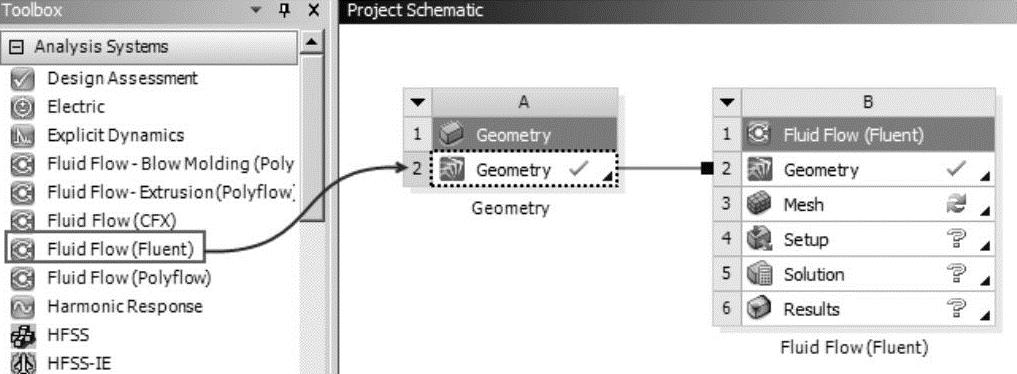

Step1：选择Toolbox下面的Analysis Systems→Fluid Flow（Fluent），并将其直接拖曳到A2栏中，如图12-38所示，创建基于Fluent求解器的流体分析环境。
图12-38 流体分析环境
Step2：双击项目B中的B3：Mesh项，进入Meshing平台。在Meshing平台中可以进行网格划分操作。
Step3：右键依次选择Outline→Project→Model（B3）→Geometry→PIPE选项，在弹出的图12-39所示的快捷菜单中选择Suppress Body命令，将实体几何抑制掉。
注：由于流体分析时，除了流体模型外其他模型不参与计算，故做流体分析时需要把其抑制掉。

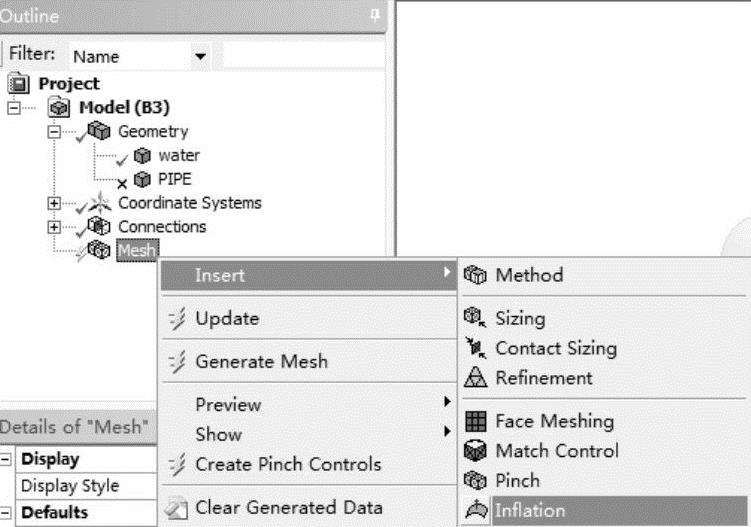

Step4：右键依次选择Outline→Project→Model（B3）→Mesh选项，在弹出的快捷菜单中依次选择Insert→Inflation命令，如图12-40所示。
注：做流体分析之前，需要对流体几何进行网格划分，流体网格划分一般需要设置膨胀层。
图12-39 抑制几何
图12-40 快捷菜单

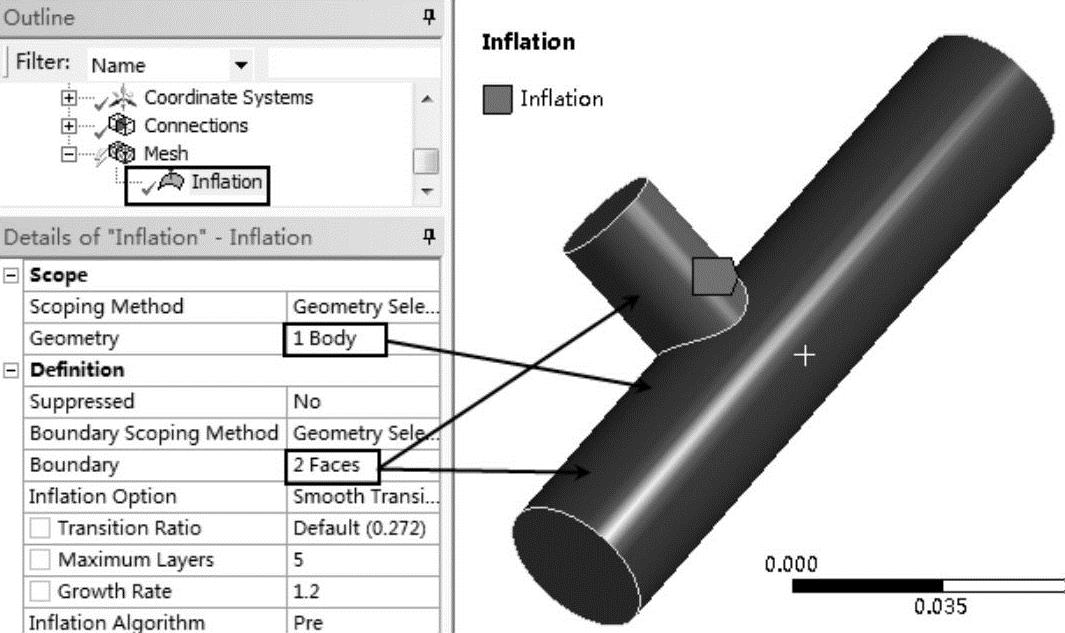

Step5：在弹出的Details of“Inflation”-Inflation（膨胀层设置）面板中进行如下设置：在Geometry栏中保证流体几何实体被选中；在Boundary栏中选择流体几何外表面（此处选择的圆柱面），其余默认即可，如图12-41所示。(www.chuimin.cn)
图12-41 膨胀层设置

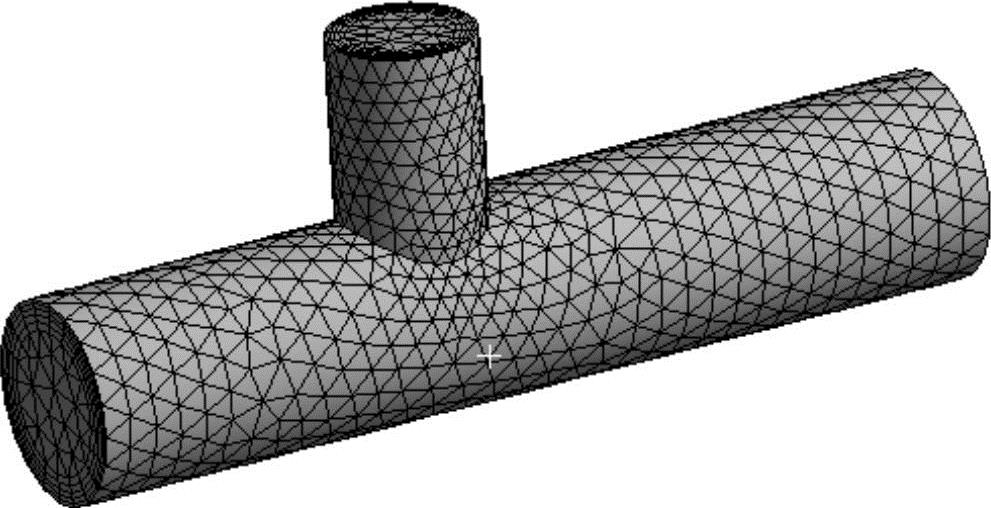

Step6：右键选择Mesh命令，在弹出的快捷菜单中选择Generate Mesh命令，划分网格，划分完成后的网格模型如图12-42所示。
图12-42 网格模型

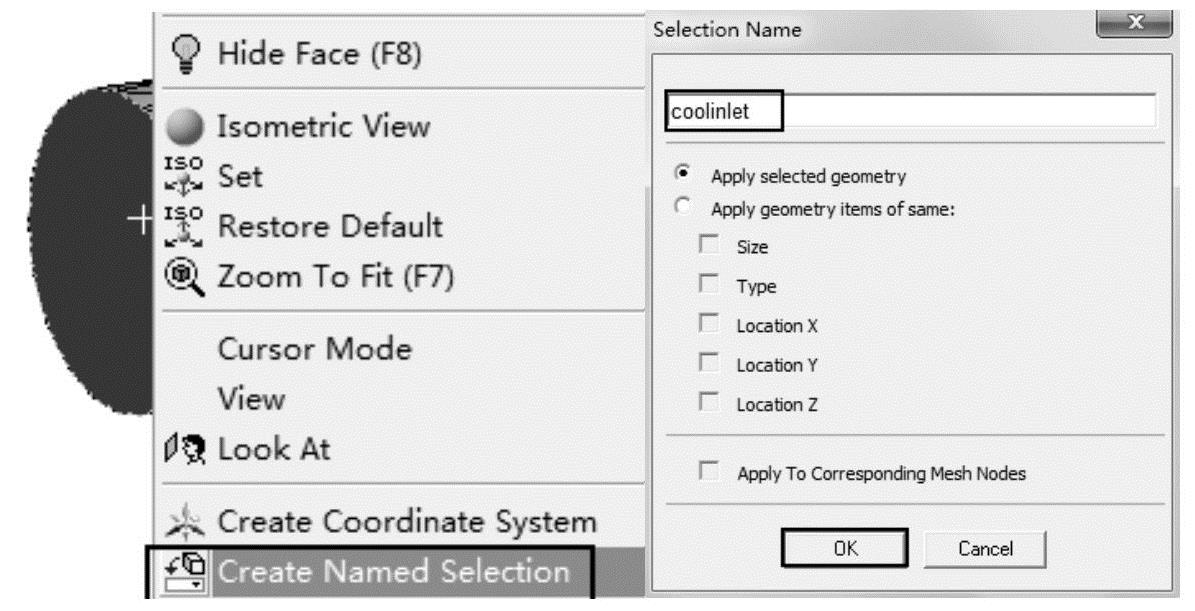

Step7：端面命名。右键选择Y方向最大位置的一个圆柱端面，在弹出的图12-43所示的快捷菜单中选择Create Named Selection命令，在弹出的Selection Name对话框中输入coolinlet，单击OK按钮。
图12-43 命名几何端面

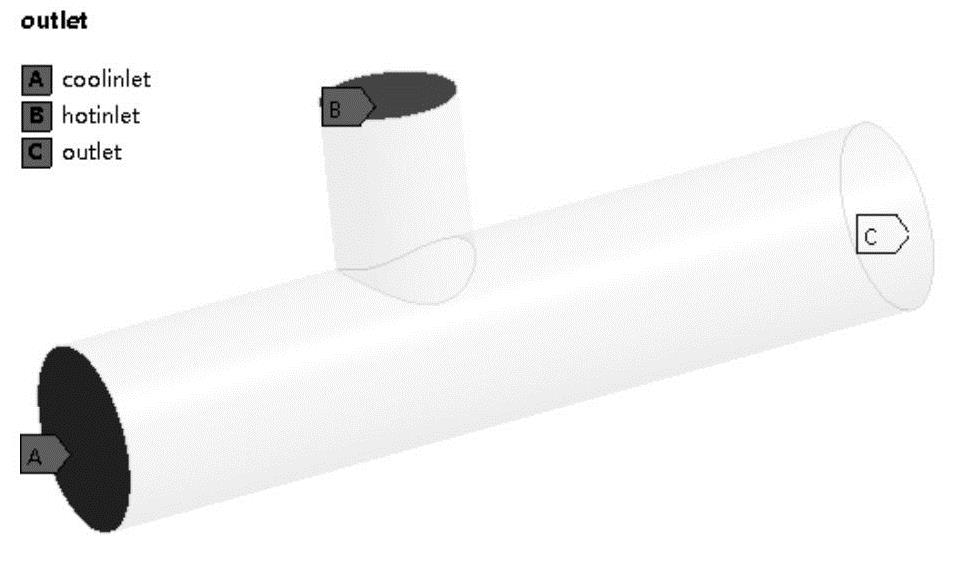

Step8：端面命名。以同样的操作，将其他几何端面全部命名，如图12-44所示。
图12-44 命名其他几何端面
Step9：网格设置完成后，关闭Mechanical网格划分平台，回到Workbench平台，右键选择B3：Mesh项，在弹出的快捷菜单中选择Update命令。
