ANSYSWorkbench17.0热力学分析实例结果总结
【摘要】：图11-135 Solution工具栏图11-136 添加温度选项Step3：右键单击Outlines（分析树）中的Solution选项，在弹出的快捷菜单中选择Evaluate All Results命令，如图11-137所示，此时会弹出进度显示条，表示正在求解，当求解完成后进度条自动消失。Step6：成功导入温度分布结果后显示图11-140所示的云图，对比可以看出此时显示的温度分布结果。图11-150 双轴指示图Step17：单击Fatigue Tool工具下面的Equivalent Alternating Stress选项，将显示图11-151所示的等效交变应力图。
Step1：选择Mechanical界面左侧Outline（分析树）中的Solution（A6）选项，此时会出现图11-135所示的Solution工具栏。
Step2：选择Solution工具栏中的Thermal（热）→Temperature命令，如图11-136所示，此时在分析树中出现Temperature（温度）选项。
图11-135 Solution工具栏
图11-136 添加温度选项

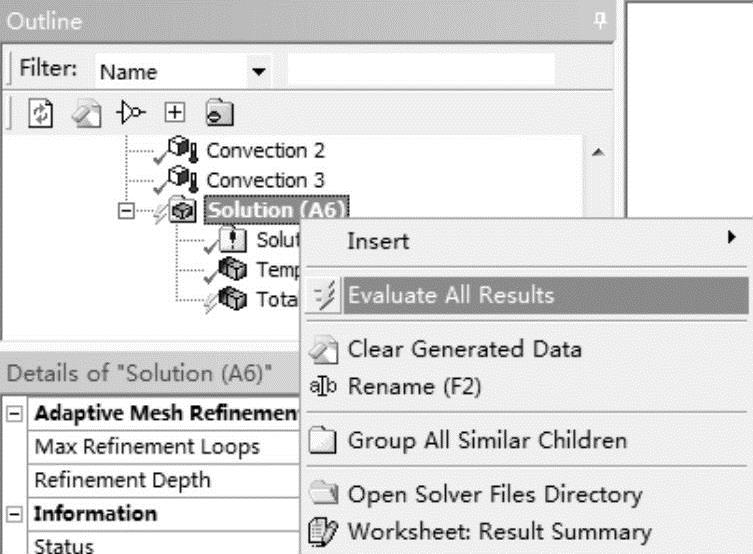

Step3：右键单击Outlines（分析树）中的Solution（A6）选项，在弹出的快捷菜单中选择
Evaluate All Results命令，如图11-137所示，此时会弹出进度显示条，表示正在求解，当求解完成后进度条自动消失。

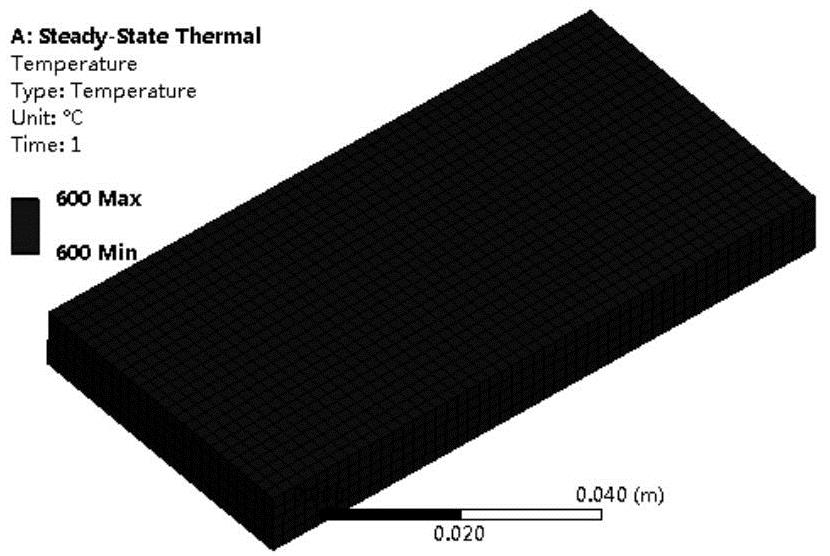

Step4：选择Outline（分析树）中Solution（A6）下的Temperature（温度），如图11-138所示。
图11-137 快捷菜单
图11-138 温度分布

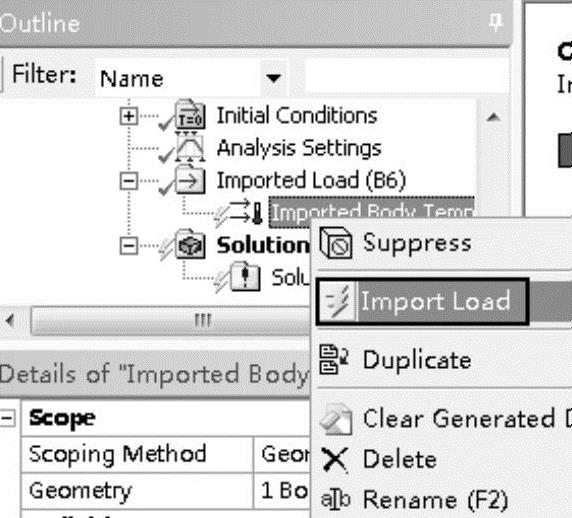

Step5：选择Static Structural（B5）选项，右键依次选择Static Structural（B5）→Imported Load（B6）→Imported Body Temperature选项，在弹出的图11-139所示的快捷菜单中选择Import Load命令。

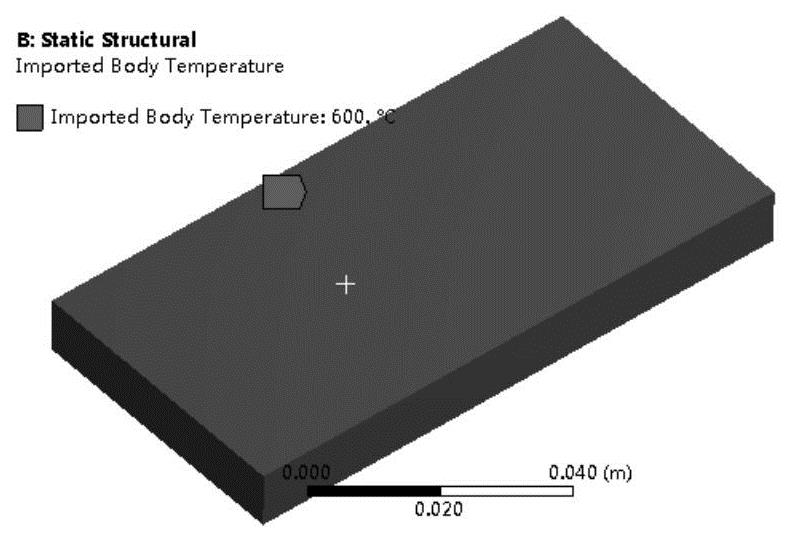

Step6：成功导入温度分布结果后显示图11-140所示的云图，对比可以看出此时显示的温度分布结果。
图11-139 快捷菜单
图11-140 温度分布

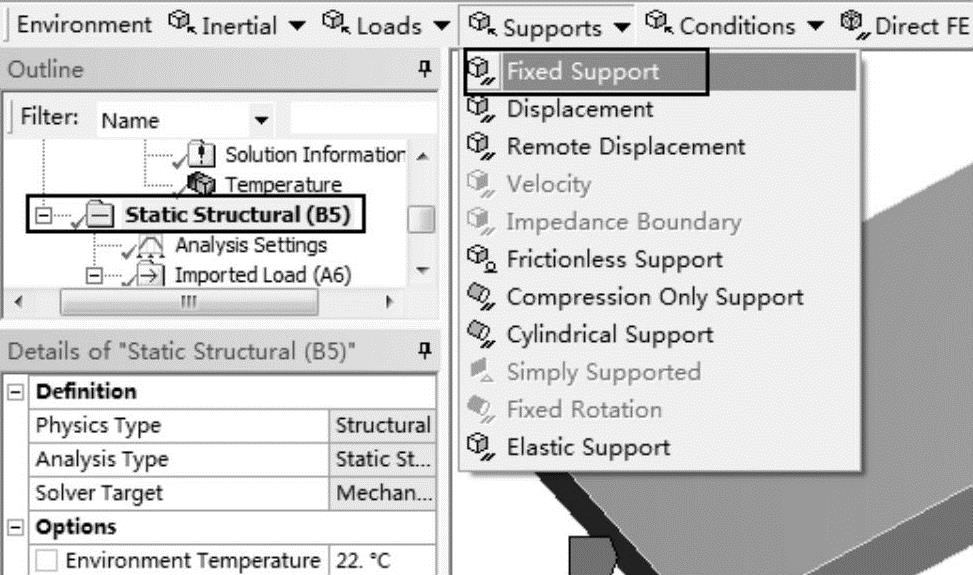

Step7：单击Static Structural（B5），然后在工具栏中依次选择Supports→Fixed Support（固定约束）选项，如图11-141所示。
图11-141 菜单
Step8：在下面出现的Details of“Fixed Support”面板中作如下设置，如图11-142所示，在Geometry栏中选择平板的两个端面，其余默认即可；选择工具栏中的Generate命令。
图11-142 设置

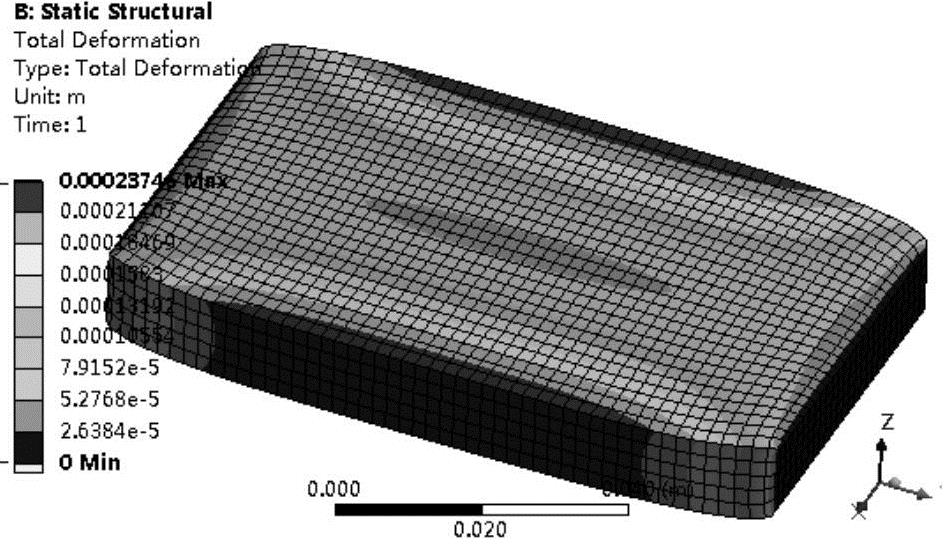

Step9：单击Solution（B6），在工具栏中选择Deformation选项，并选择工具栏中的Generate命令，此时经过一段时间的运算将显示图11-143所示的变形云图。
图11-143 变形云图

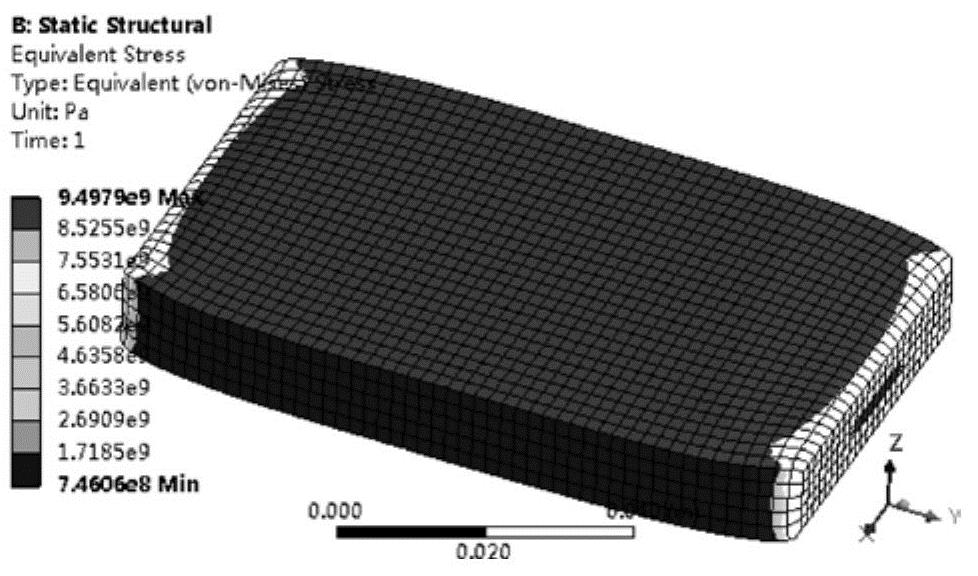

Step10：单击Solution（B6），在工具栏中选择Equivalent Stress选项，并选择工具栏中的Generate命令，此时经过一段时间的运算将显示图11-144所示的应力分布云图。
图11-144 应力分布云图

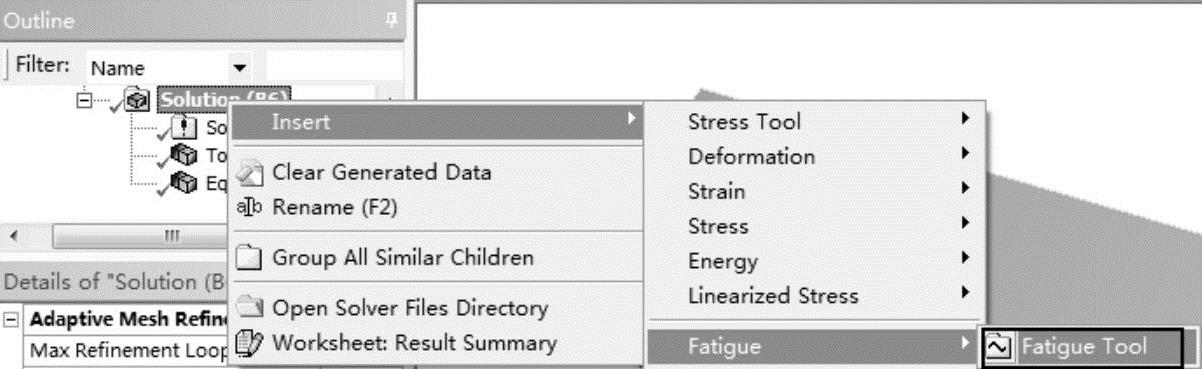

Step11：右键单击Solution（B6），在弹出的快捷菜单中依次选择Insert→Fatigue→Fatigue Tool选项，如图11-145所示，插入一个疲劳分析工具。
(www.chuimin.cn)
图11-145 插入疲劳分析工具

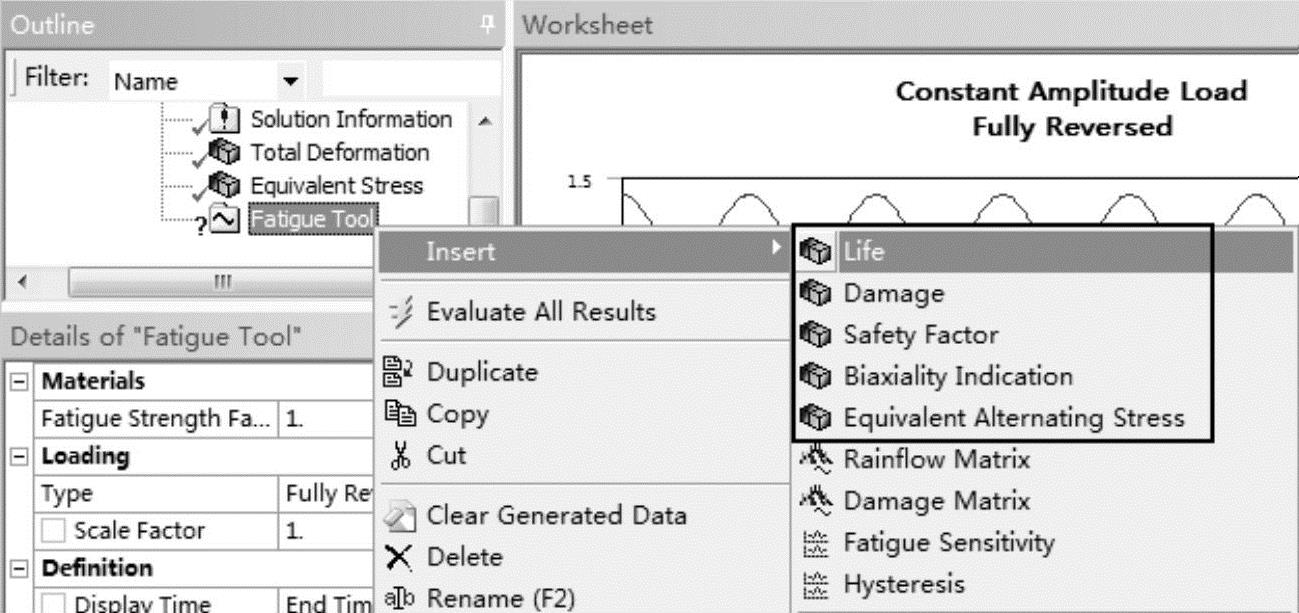

Step12：右键单击Fatigue Tool选项，在弹出的快捷菜单中依次选择Insert→Life/Damage/Safety Factor/Biaxiality Indication/Equivalent Alternating Stress五个选项，如图11-146所示。
图11-146 插入选项

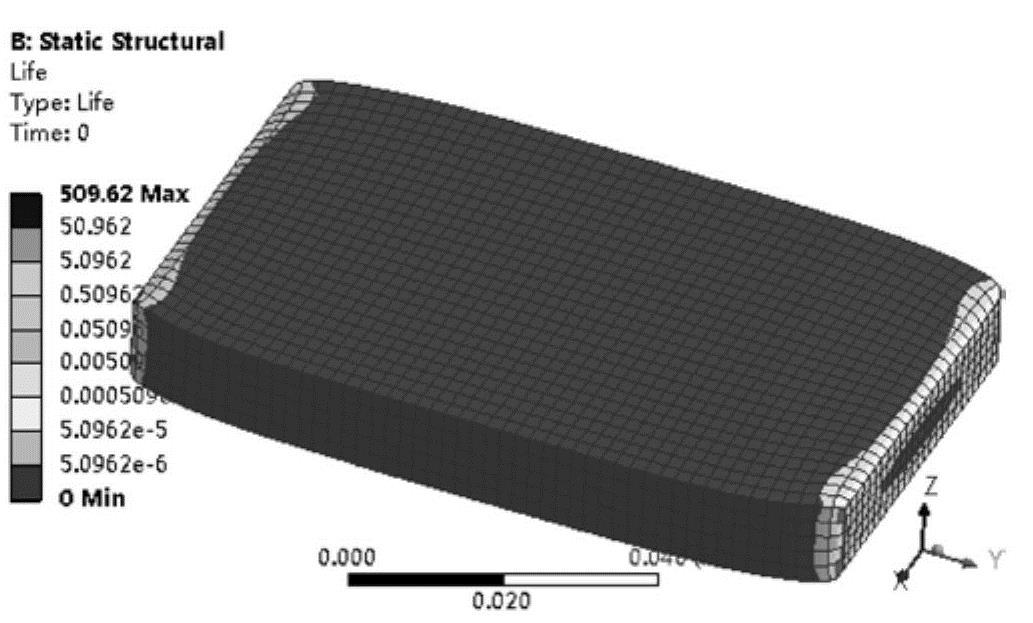

Step13：经过一段时间的计算，单击Fatigue Tool工具下面的Life选项，将显示图11-147所示的寿命分布图，从图中可以看出两端的寿命比较小，中间绝大部分结构的寿命较高。
图11-147 寿命分布图
Step14：单击Fatigue Tool工具下面的Damage选项，将显示图11-148所示的损伤分布图。
图11-148 损伤分布图

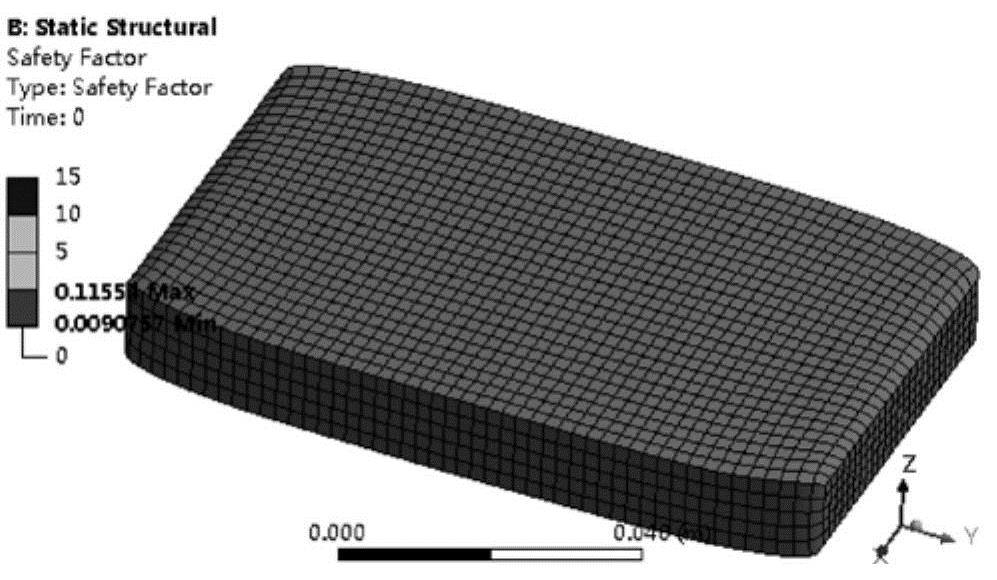

Step15：单击Fatigue Tool工具下面的Safety Factor选项，将显示图11-149所示的安全系数分布图。
图11-149 安全系数分布图

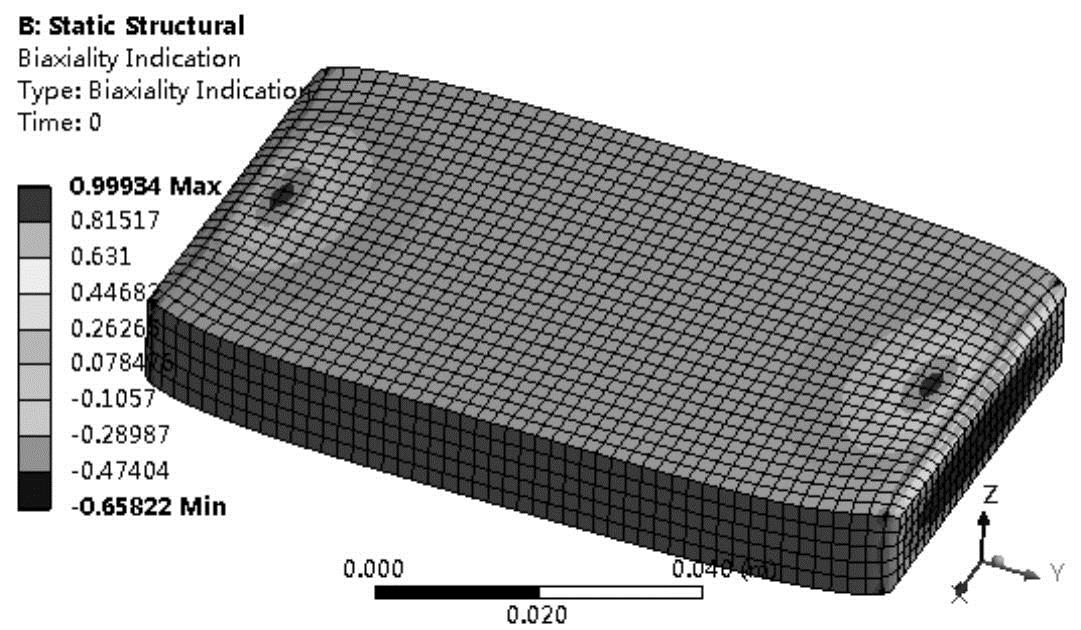

Step16：单击Fatigue Tool工具下面的Biaxiality Indication选项，将显示图11-150所示的双轴指示图。
图11-150 双轴指示图

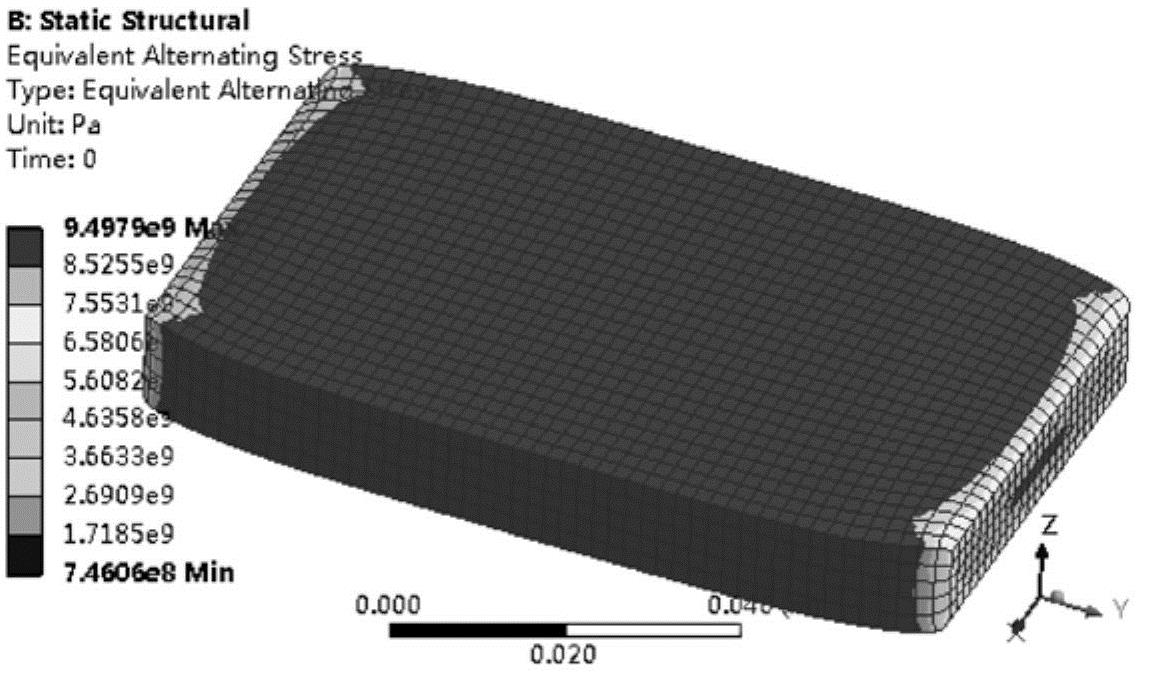

Step17：单击Fatigue Tool工具下面的Equivalent Alternating Stress选项，将显示图11-151所示的等效交变应力图。
图11-151 等效交变应力图
注：这里的Fatigue Tool中的设置采用了默认的设置，但是读者可以看到Fatigue Tool下面的设置非常丰富：
Fatigue Strength Factor（强度因子）：除了平均应力的影响外，还有其他一些影响S-N曲线的因素，这些其他影响因素可以集中体现在疲劳强度（降低）因子Kf中，其值可以在Fatigue Tool的细节栏中输入，这个值小于1，以便说明实际部件和试件的差异，所计算的交变应力将被这个修正因子Kf分开，而平均应力却保持不变。

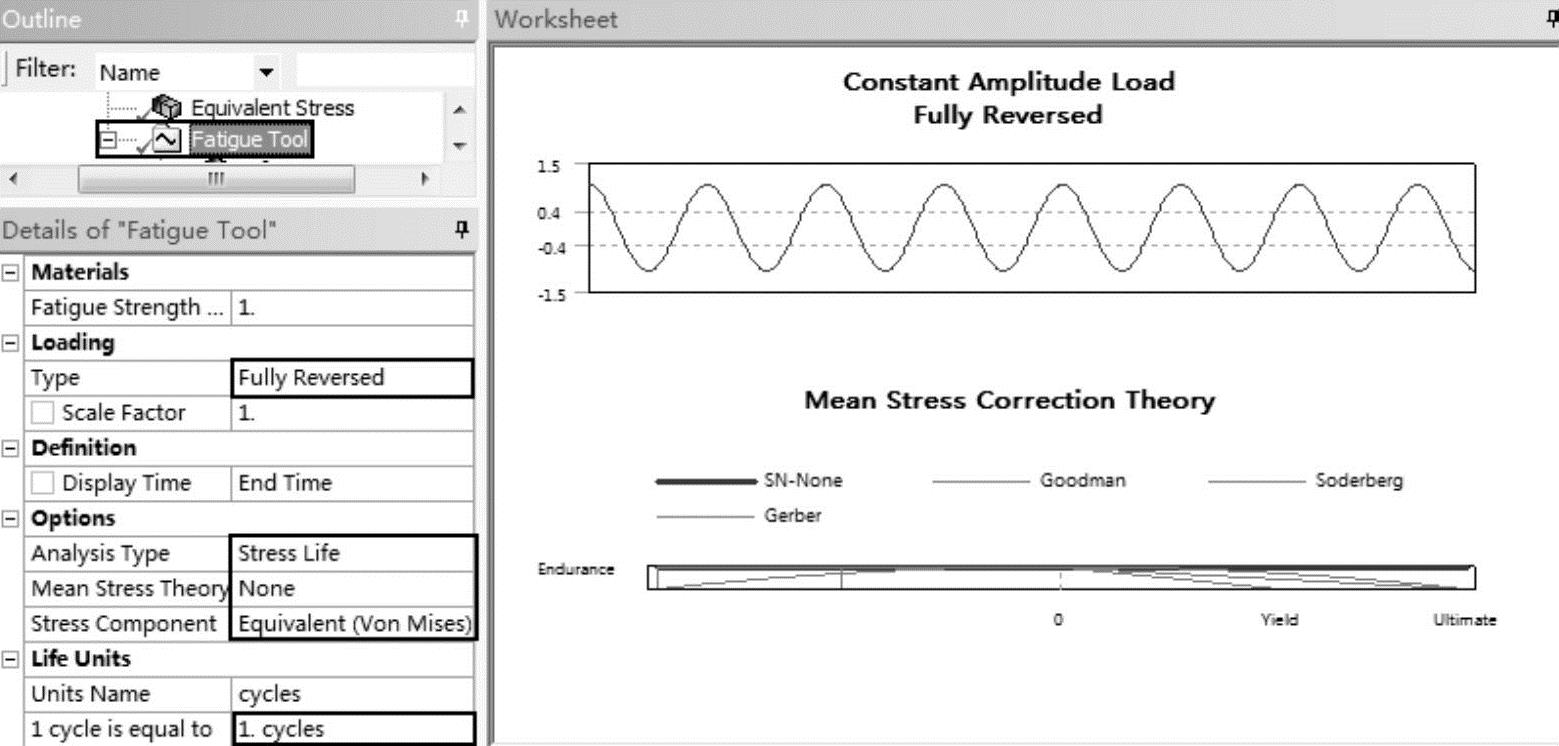

Analysis Type栏中的默认选项是Stress Life（应力寿命），此外还有Strain Life（应变寿命），如图11-152所示。
图11-152 Fatigue Tool
Mean stress Theory栏中有以下五个选项，其中默认为None。
●None：忽略平均应力的影响。
●Goodman：理论上适用于低韧性材料，不能对压缩平均应力做修正。
●Soderberg：理论上比Goodman理论更保守，并且在有些情况下可以用于脆性材料。
●Gerber：理论上能够对韧性材料的拉伸平均应力提供很好的拟合，但它不能正确地预测出压缩平均应力的有害影响。
●Mean stress Curves：使用多重S-N曲线（如果定义的话）。
读者仅需对各个设置有一定的了解即可，如果想深入学习，请参考相关教材或者帮助文档。
