ANSYSWorkbench17.0热力学分析实例演练结果
【摘要】：Step10：添加一个Temperature后处理命令，通过后处理可以看到图11-60所示的各个时刻的温度值，可以看出时间为100s时的温度为87.901℃。图11-62 设置图11-63 快捷菜单Step14：成功导入温度分布结果后显示图11-64所示的云图，对比可以看出此时显示的温度分布结果是最终时刻的温度分布。图11-70 各阶频率图11-71 选择各阶频率图11-72 前六阶变形至此，ANSYS Workbench中升温时模态分析的建模及求解的有关内容就为大家讲解完了，接下来（11.4.7～11.4

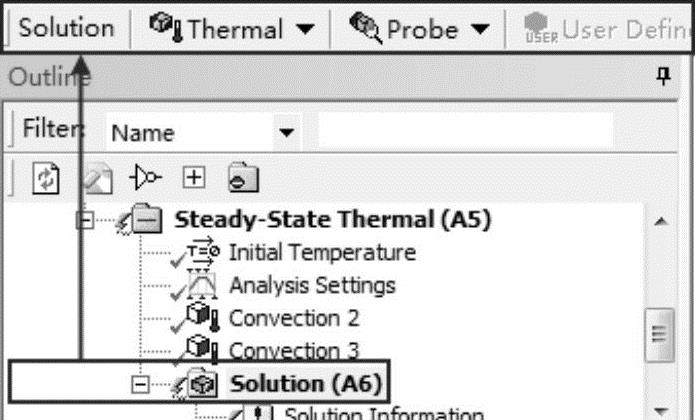

Step1：选择Mechanical界面左侧Outline（分析树）中的Solution（A6）选项，此时会出现图11-52所示的Solution工具栏。

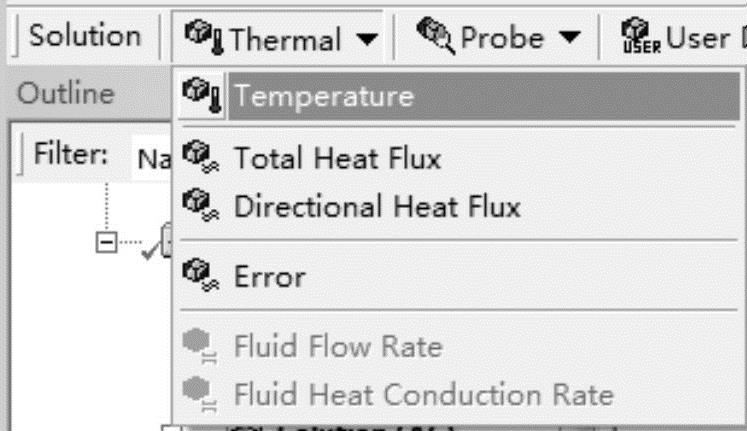

Step2：选择Solution工具栏中的Thermal（热）→Temperature命令，如图11-53所示，此时在分析树中出现Temperature（温度）选项。
图11-52 Solution工具栏
图11-53 添加温度选项

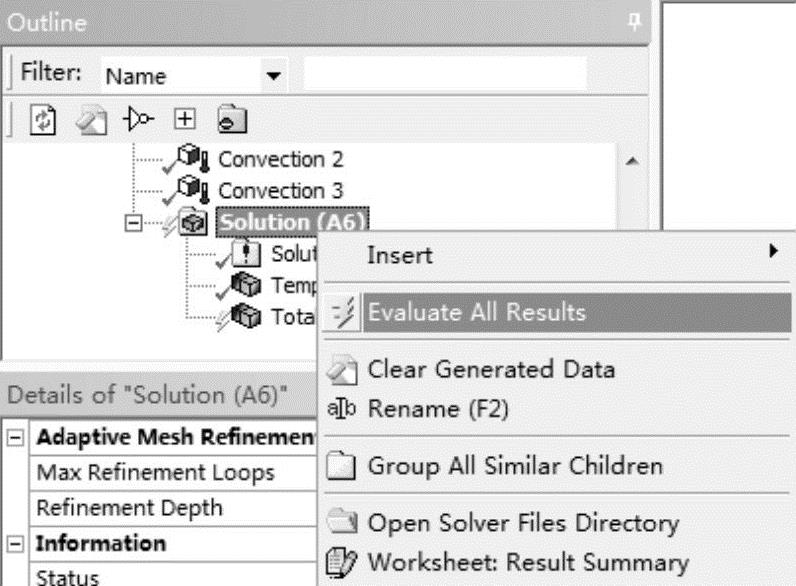

Step3：右键单击Outlines（分析树）中的Solution（A6）选项，在弹出的快捷菜单中选择
Evaluate All Results命令，如图11-54所示，此时会弹出进度显示条，表示正在求解，当求解完成后进度条自动消失。
Step4：选择Outline（分析树）中Solution（A6）下的Temperature（温度），如图11-55所示。
图11-54 快捷菜单

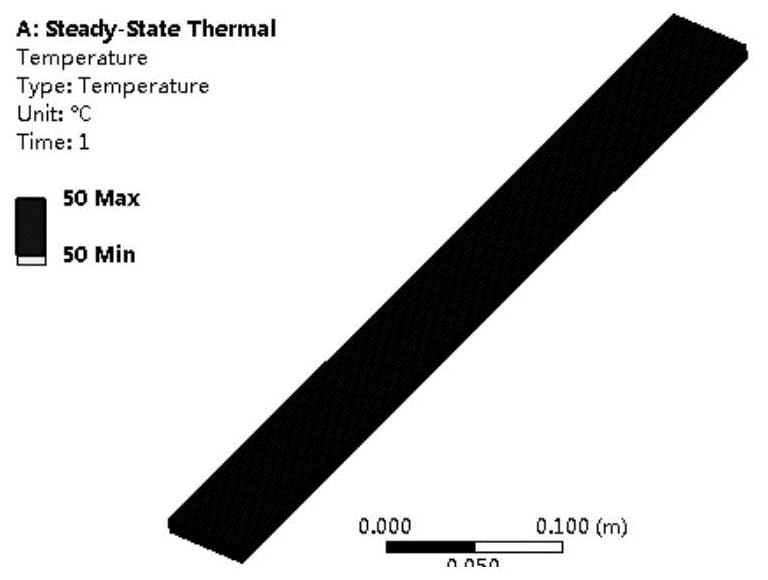

图11-55 温度分布
Step5：选择Mechanical界面左侧Outline（分析树）中的Transient Thermal（B5）选项，在出现的Environment工具栏中单击两次Convection选项。

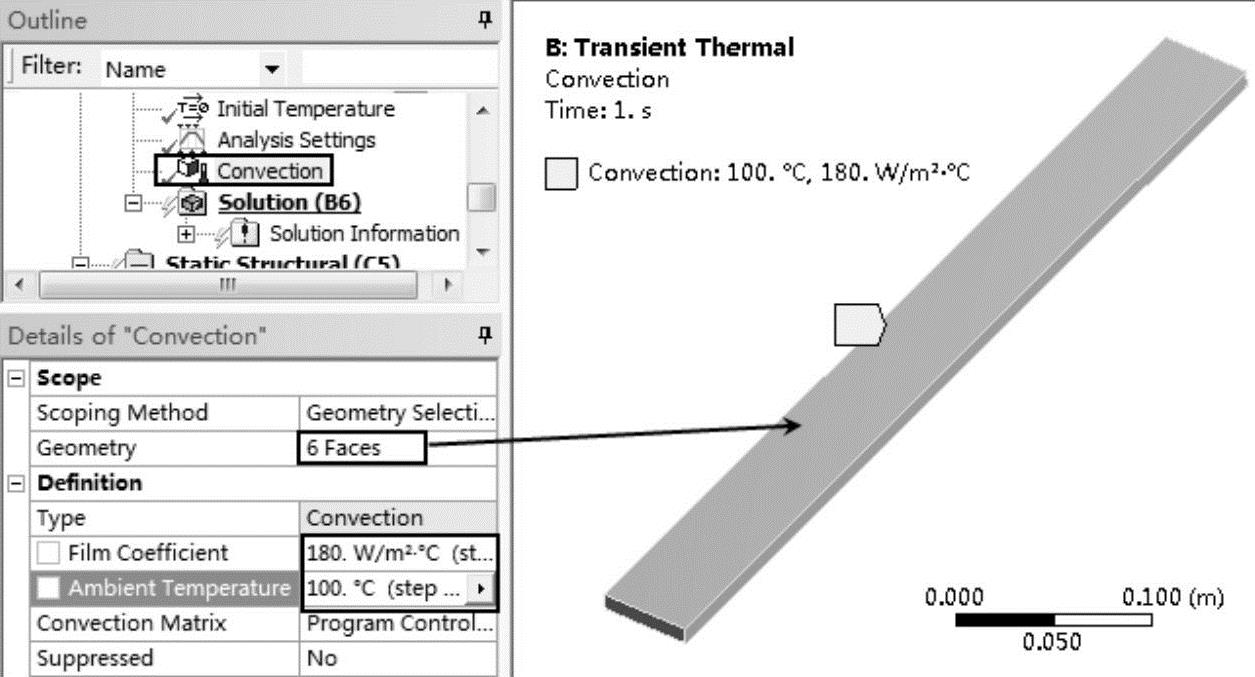

Step6：单击Convection选项，然后在Details of“Convection”面板中作如下设置，如图11-56所示：在Geometry栏中确定上下两个表面被选中；在Film Coefficient栏中输入对流系数为180；在Ambient Temperature栏中输入此时的环境温度为100℃，其余默认即可。
图11-56 对流
Step7：设置分析选项。单击Transient Thermal（B5）下面的Analysis Settings（分析设置），在如图11-57所示的Detaila of“Analysis Settings”面板中作如下设置：在StepEnd Time栏中输入100s；在Auto Time Stepping栏中选择Off；在Define By栏中选择Substeps；在Number Of Substeps栏中输入200，其余默认即可。
Step8：右键单击Outlines（分析树）中的Transient Thermal（B5）选项，在弹出的快捷菜单中选择
Solve命令，如图11-58所示。
图11-57 设置
图11-58 求解

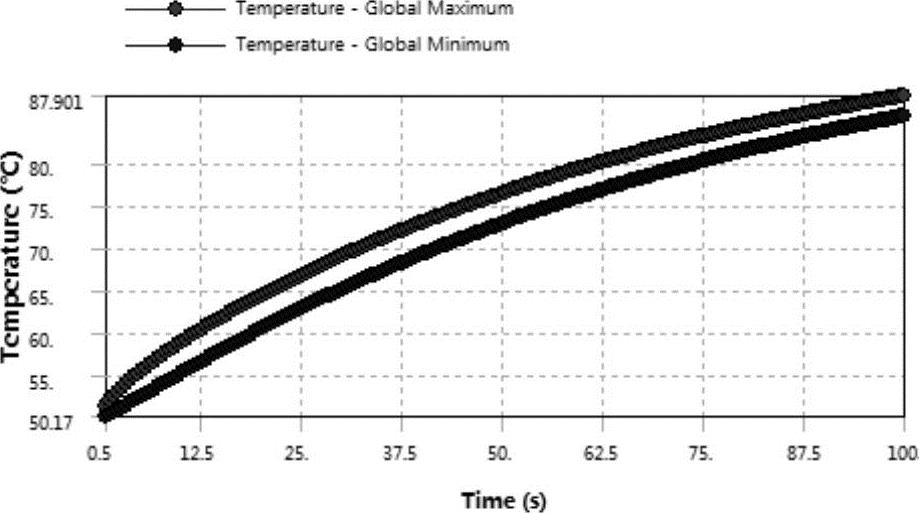

Step9：单击Solution→Solution Information→Temperature-Global Maximum和Temperature-Global Minimum，将显示图11-59所示的升温曲线图，从图中可以看出在第100s，板的最高温度升到了87.901℃，最低温度升到了85.521℃。
Step10：添加一个Temperature后处理命令，通过后处理可以看到图11-60所示的各个时刻的温度值，可以看出时间为100s时的温度为87.901℃。
图11-59 曲线图

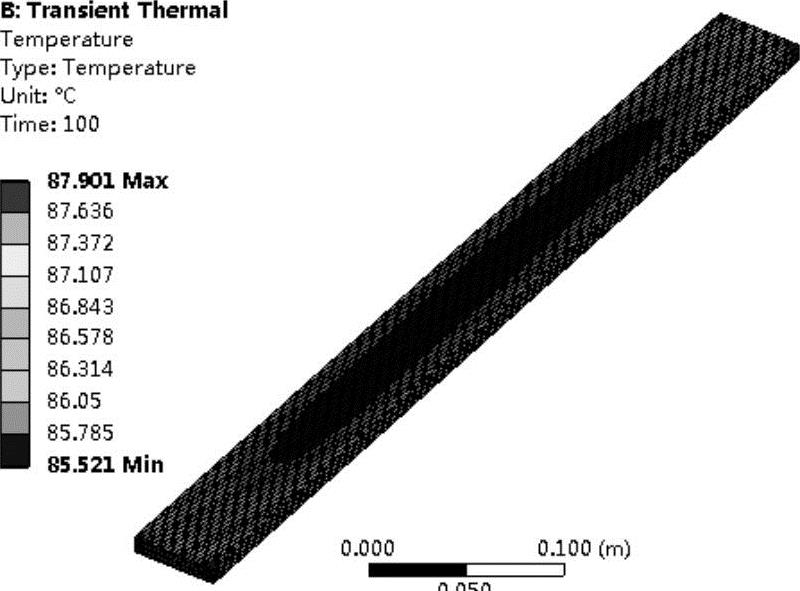

图11-60 100s时的温度分布图

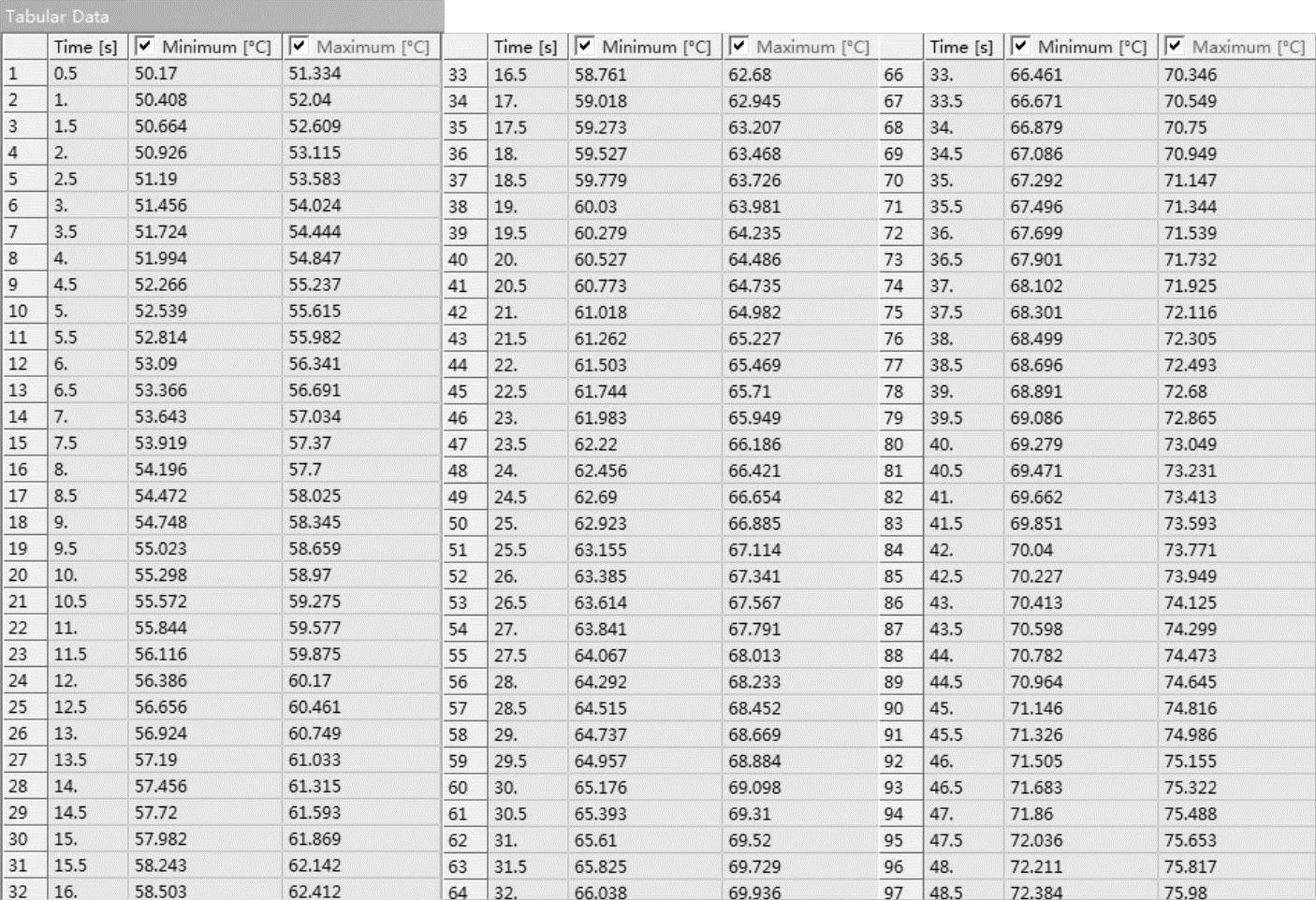

Step11：通过云图右下角的Tubular Table（见图11-61），能精确地查到每个时间点上的温度变化值。
图11-61 不同时刻温度图标

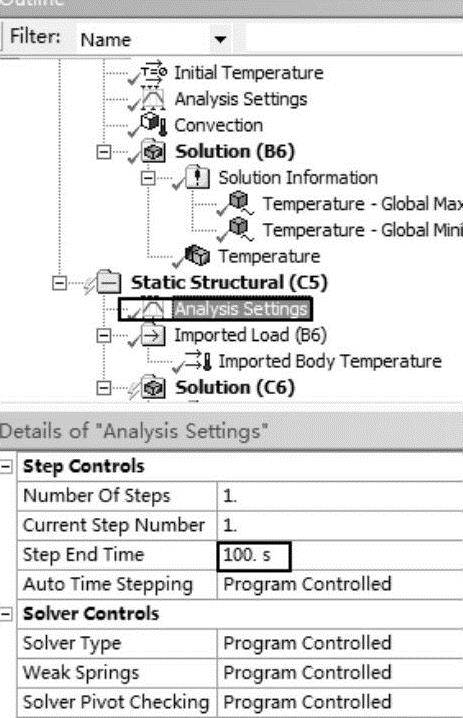

Step12：依次选择Static Structural（C5）→Analysis Settings（分析设置）选项，在图11-62所示的Details of“Analysis Settings”中作如下设置：在Step End Time栏中输入100s，其余默认即可。
Step13：右键依次选择Static Structural（C5）→Imported Load（B6）→Imported Body Temperature选项，在弹出图11-63所示的快捷菜单中选择Import Load命令。
图11-62 设置(www.chuimin.cn)
图11-63 快捷菜单

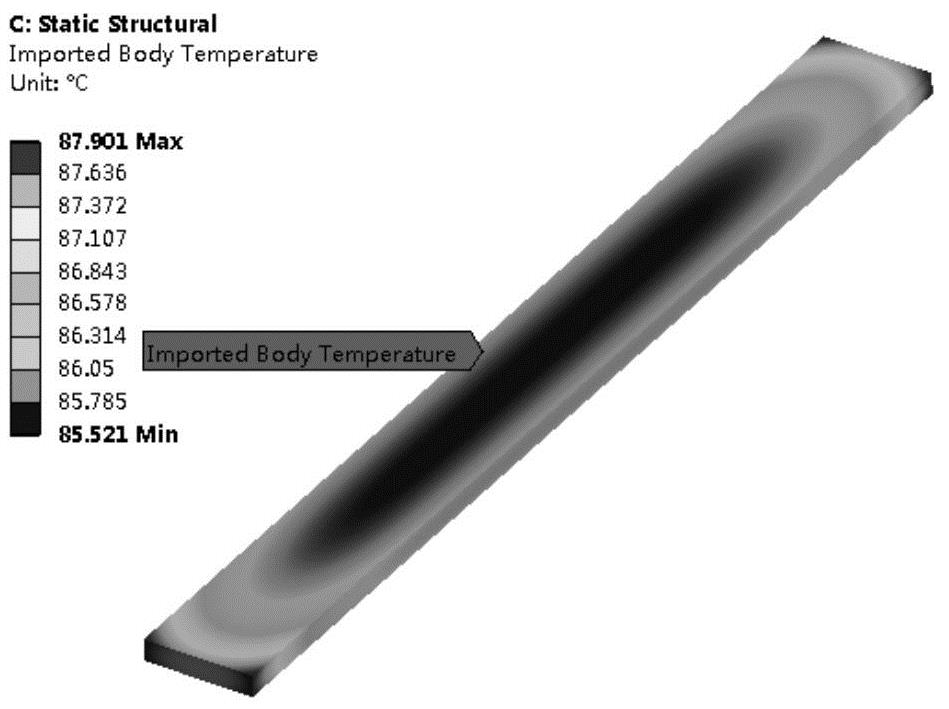

Step14：成功导入温度分布结果后显示图11-64所示的云图，对比可以看出此时显示的温度分布结果是最终时刻（即100s时）的温度分布。
图11-64 温度分布

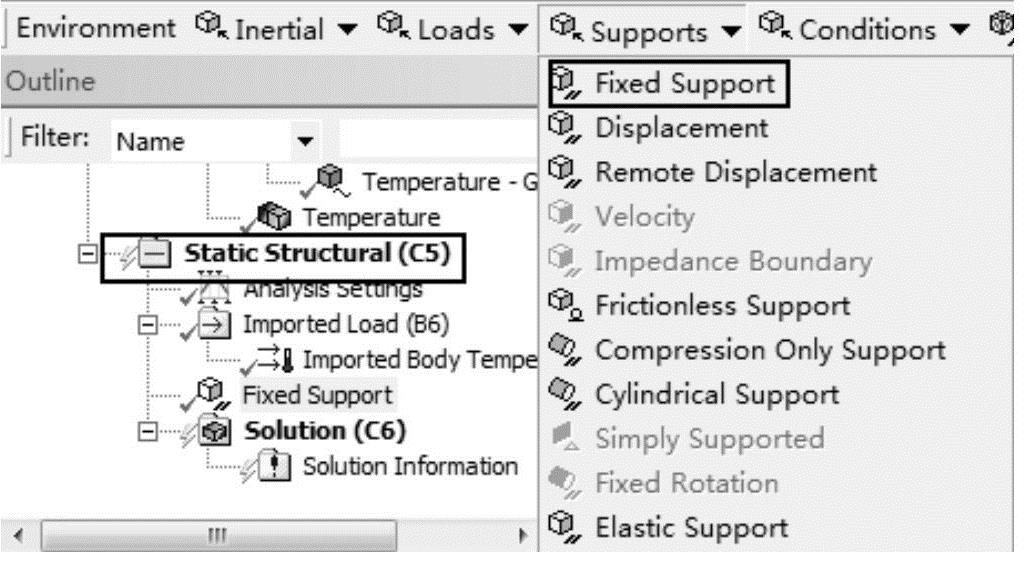

Step15：单击Static Structural（C5），然后在工具栏中依次选择Supports→Fixed Support（固定约束），如图11-65所示。

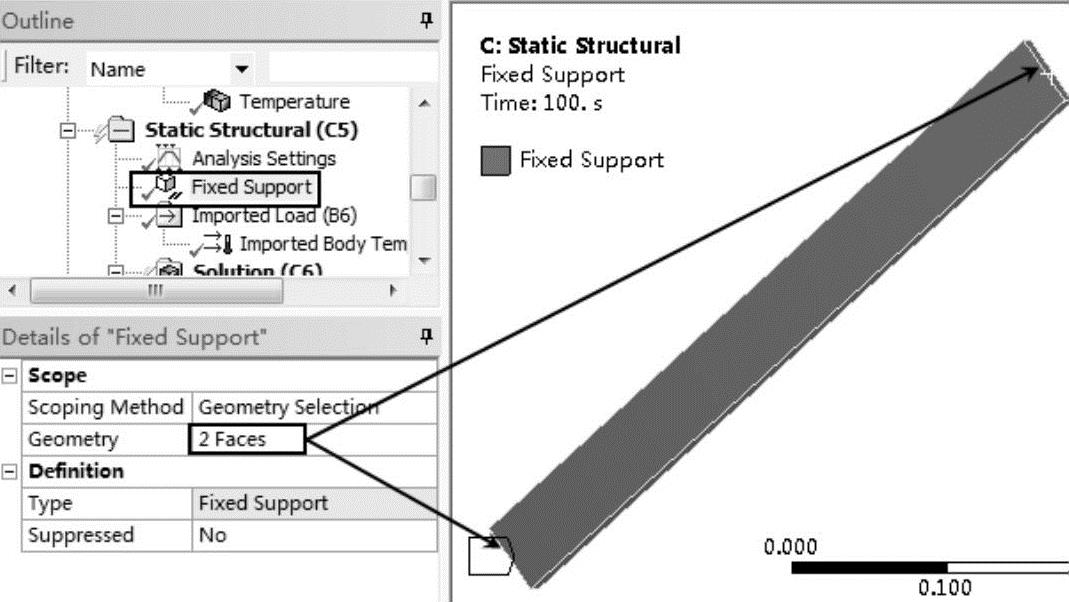

Step16：在下面出现的Details of“Fixed Support”面板中作如下设置，如图11-66所示：在Geometry栏中选择平板的两底面，其余默认即可；选择工具栏中的Generate命令。
图11-65 菜单
图11-66 设置

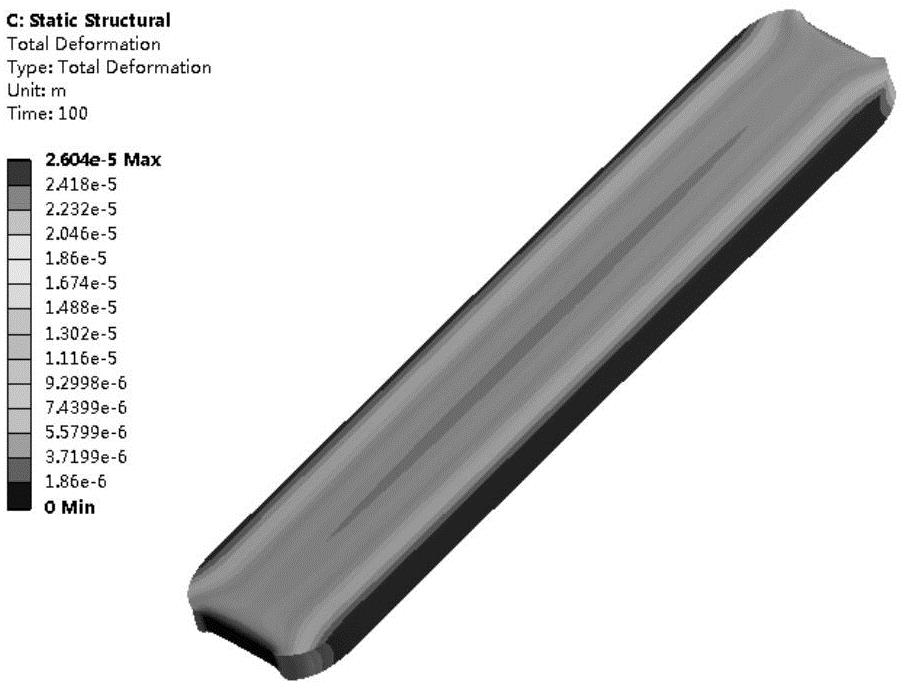

Step17：单击Solution（C6），在工具栏中选择Deformation选项，并选择工具栏中的Generate命令，此时经过一段时间的运算将显示图11-67所示的变形云图，此变形云图显示的是第100s时的变形。
图11-67 变形云图
Step18：单击Solution（C6），在工具栏中选择Equivalent Stress选项，并选择工具栏中的Generate命令，此时经过一段时间的运算将显示图11-68所示的应力分布云图，此应力分布云图显示的是第100s时的应力分布。
图11-68 应力分布云图

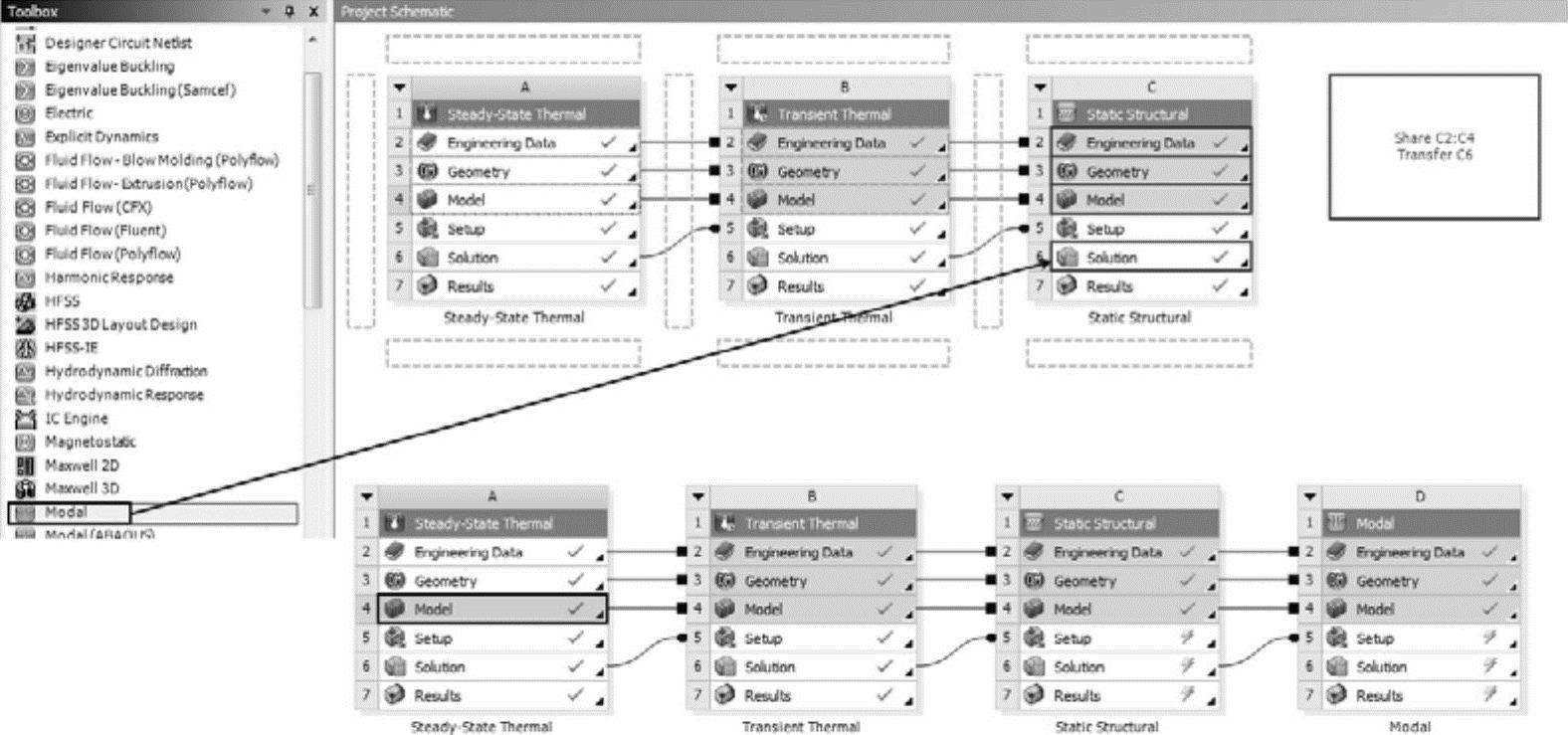

Step19：返回到Workbench平台，选择Toolbox栏中的Modal并将其拖曳到C6栏中，此时将建立一个模态分析流程图，如图11-69所示。
图11-69 流程图
Step20：返回到Mechanical分析平台中，读者会发现此时在Static Structural（C5）分析下面多了一个Modal（D5）分析流程。
Step21：右键单击Solution（C6），在弹出的快捷菜单中选择Solve执行计算。
Step22：右键单击Modal（D5），在弹出的快捷菜单中选择Solve执行计算。

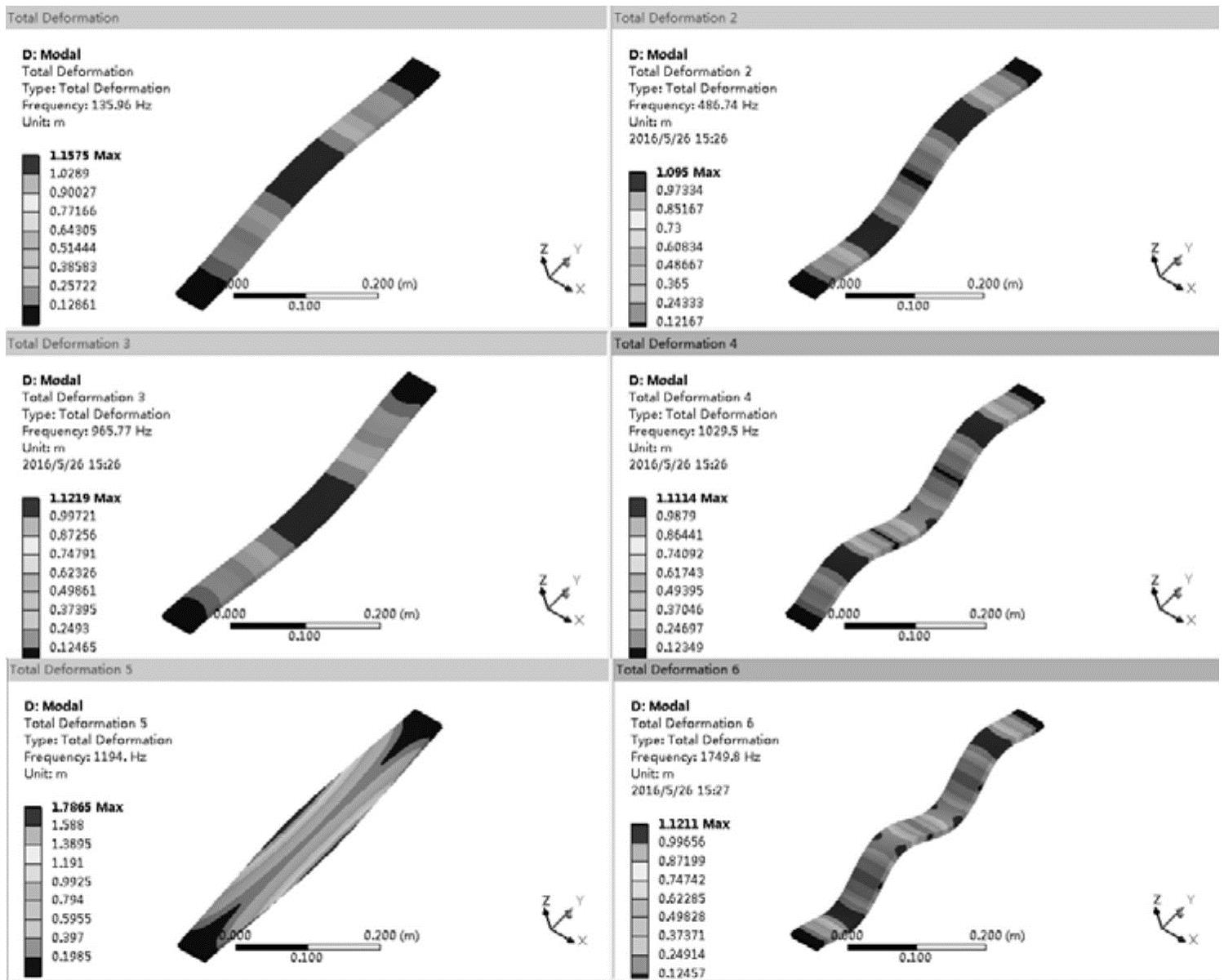

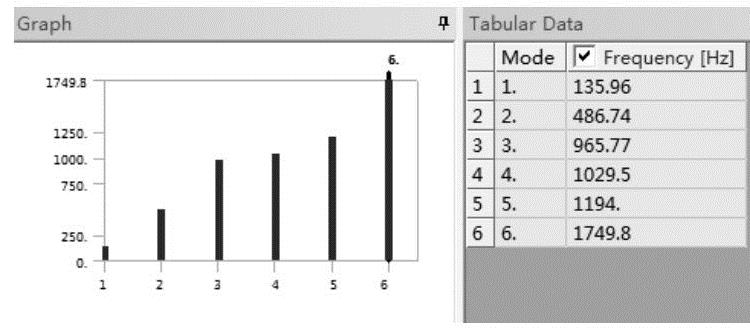

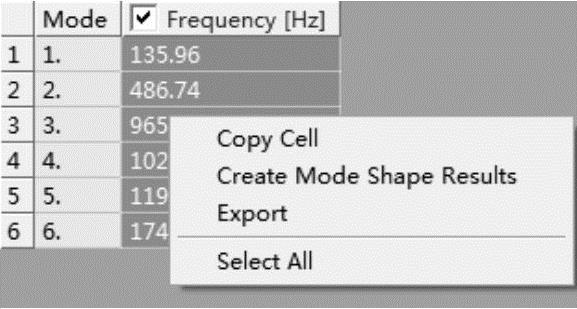

Step23：计算完成后，查看前六阶变形云图与自振频率图如图11-70～图11-72所示。
图11-70 各阶频率
图11-71 选择各阶频率
图11-72 前六阶变形
至此，ANSYS Workbench中升温时模态分析的建模及求解的有关内容就为大家讲解完了，接下来（11.4.7～11.4.12小节）为大家讲解ANSYS Workbench中降温时模态分析的建模及求解方法。
