Step1：在Workbench主界面双击A2（Engineering Data）进入Mechanical热分析的材料设置界面，如图6-34所示。
图6-34 设置材料
Step2：在Outline of Schematic A2，B2：Engineering Data栏中的Material中输入三种材料的名称分别为mat1、mat2及mat3，然后从左侧的Toolbox栏中的Thermal下选择Isotropic Thermal Conductivity（各向同性导热系数）并直接拖曳到mat中，此时在Properties of Outline Row3：mat中，设置Isotropic Thermal Conductivity为20，Density为8500，Specific Heat为400，在工具栏中单击
按钮关闭材料设置窗口。

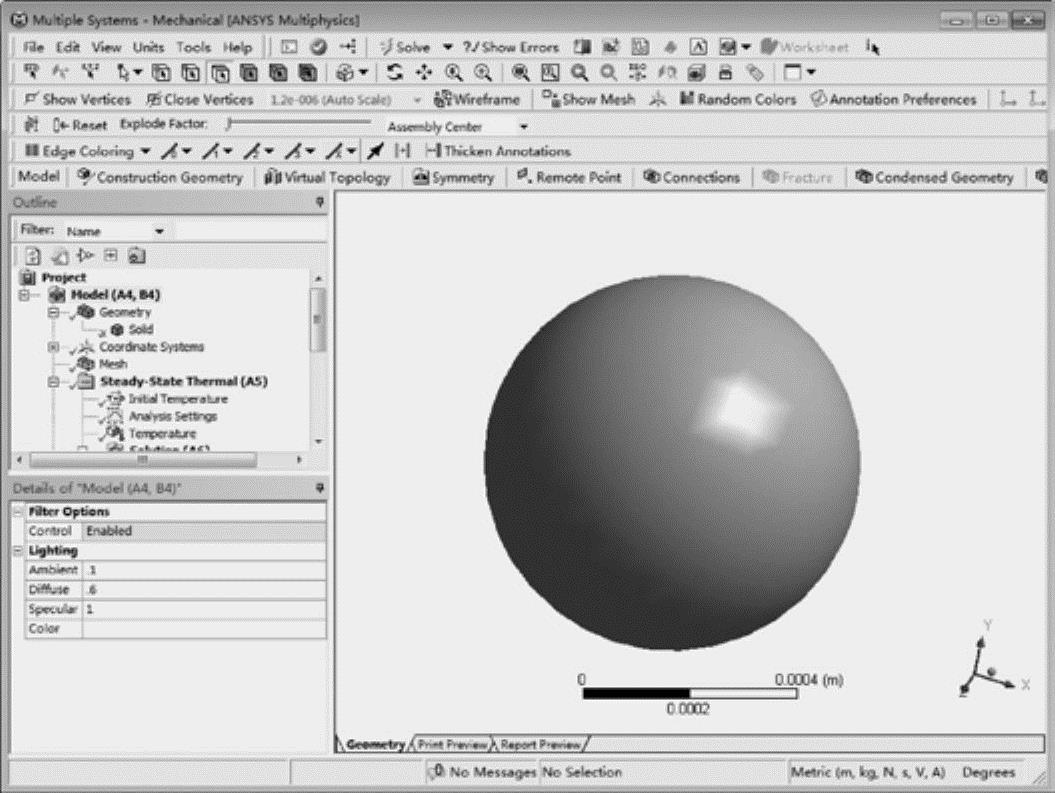

Step3：双击主界面项目管理区项目B中的B3：Model项，进入图6-35所示的Multiple System-Mechanical（ANSYS Multiphysics）界面，在该界面下即可进行网格的划分、分析设置、结果观察等操作。
(www.chuimin.cn)
图6-35 Mechanical界面
Step4：在Mechanical界面左侧Outlines（分析树）中选择Geometry选项下的Solid，此时即可在Details of“Solid”（参数列表）中给模型添加材料，如图6-36所示。
图6-36 修改材料属性
Step5：单击参数列表中的Material下Assignment黄色区域后的
，此时会出现刚刚设置的材料mat，选择即可将其添加到模型中去。
