ANSYSWorkbench17.0热力学实例演练
【摘要】：Step3：双击主界面项目管理区项目B中的B3：Model项，进入图5-91所示的Mechanical界面，在该界面下即可进行网格的划分、分析设置、结果观察等操作。图5-91 Mechanical界面Step4：选择Mechanical界面左侧Outlines（分析树）中Geometry选项下的Solid，此时即可在Details of“Solid”中给模型添加材料，如图5-92所示。同样方法将第二个solid的材料设置为mat2。

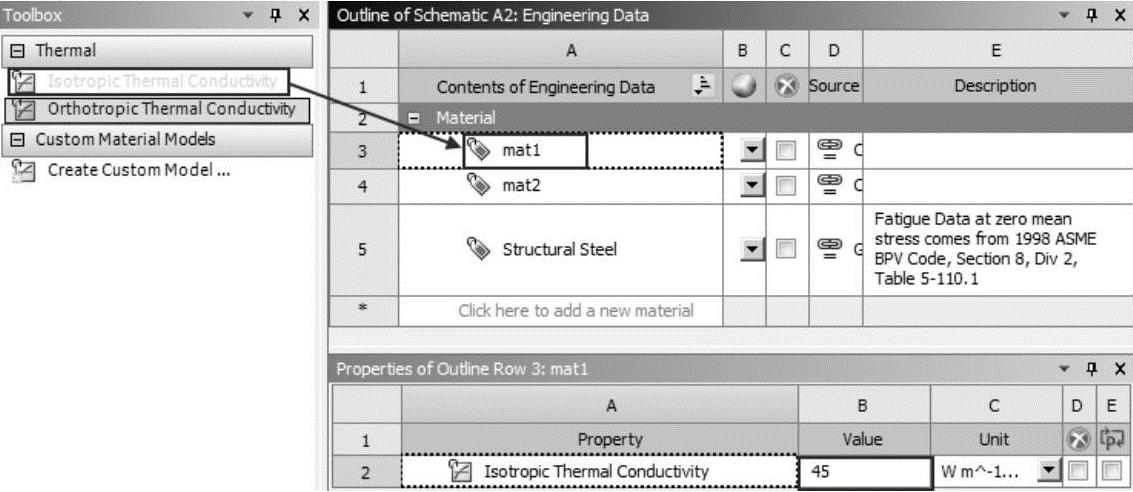

Step1：在Workbench主界面双击A2：Engineering Data进入Mechanical热分析的材料设置界面，如图5-90所示。
图5-90 设置材料
Step2：在Outline of SchematicA2：Engineering Data栏中的Material中输入两种材料的名称分别为mat1和mat2，然后从左侧Toolbox栏中的Thermal下选择Isotropic Thermal Conductivity（各向同性导热系数）并直接拖曳到mat1中，此时在Properties of Outline Row 3：mat1下面的Isotropic Thermal Conductivity中输入45，mat2的导热系数为0.1，在工具栏中单击
中的
关闭材料设置窗口。
Step3：双击主界面项目管理区项目B中的B3：Model项，进入图5-91所示的Mechanical界面，在该界面下即可进行网格的划分、分析设置、结果观察等操作。
图5-91 Mechanical界面(www.chuimin.cn)

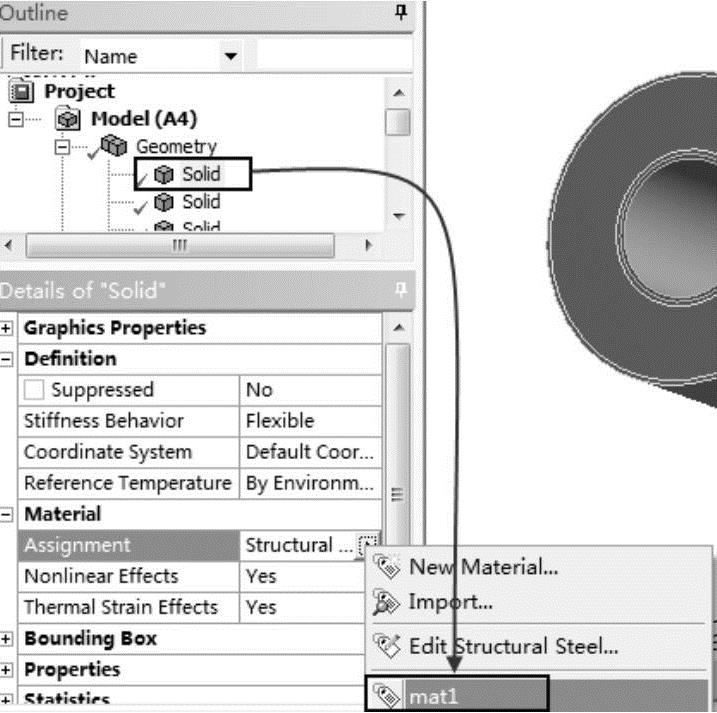

Step4：选择Mechanical界面左侧Outlines（分析树）中Geometry选项下的Solid，此时即可在Details of“Solid”（参数列表）中给模型添加材料，如图5-92所示。
图5-92 修改材料属性
Step5：单击参数列表中的Material下Assignment黄色区域后的
，此时会出现刚刚设置的材料mat1，选择即可将其添加到模型中去。
同样方法将第二个solid的材料设置为mat2。
