Step1：在A3：Geometry上单击右键，在弹出的快捷菜单中选择New DesigneModeler Geometry命令，如图5-59所示。
Step2：在启动的DM几何建模窗口中进行几何创建。设置长度单位为mm，单击DM窗口中Tree Outline→XYPlane，再选择Sketching选项卡，选择Draw→Rectangle，从坐标原点开始绘制一个矩形，然后依次再继续绘制两个矩形。
Step3：选择Dimension→General，标注矩形的长和宽，如图5-60所示，宽度H2=150/2=75mm，H4=159/2=79.5mm，H5=5mm，H6=80mm，H8=5mm，高度V7=1000mm，如图5-60所示。

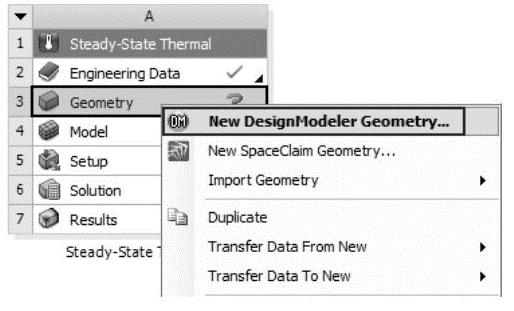

图5-59 导入几何体
图5-60 生成后的DesignModeler界面
Step4：切换到Modeling选项卡，单击工具栏中的
（旋转）命令，在Details View详细设置面板中作如下操作：在Geometry栏中选中刚刚建立的Sketch1；在Axis栏中选中图5-61所示的坐标轴；在Operation栏中选择Add Frozen；在FD1，Angle（＞0）栏中输入拉伸长度为360°，其余默认即可，如图5-61所示。创建的几何模型如图5-62所示。(www.chuimin.cn)

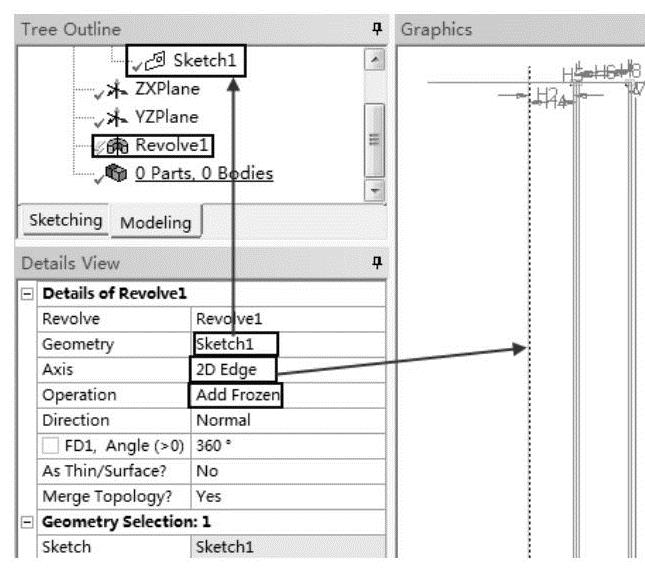

图5-61 设置

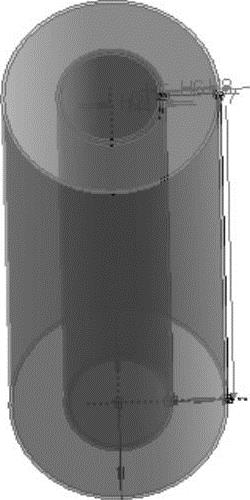

图5-62 模型
注意：Frozen为冻结后的几何体，显示的几何图形处于半透明状态。
Step5：单击工具栏中的
按钮，在弹出的“另存为”对话框的名称栏中输入ex2.wbpj，并单击“保存”按钮。
Step6：回到DesignModeler界面中，单击右上角的
（关闭）按钮，退出DesignModeler，返回到Workbench主界面。
