Step1：选择Mechanical界面左侧Outline（分析树）中的Solution（A6）选项，此时会出现图5-46所示的Solution工具栏。
Step2：选择Solution工具栏中的Thermal（热）→Temperature命令，如图5-47所示，此时在分析树中会出现Temperature（温度）选项。
图5-46 Solution工具栏
图5-47 添加温度选项
Step3：在Outlines（分析树）中选择Solution（A6）选项，单击鼠标右键，在弹出的快捷菜单中选择
Evaluate All Results命令，如图5-48所示，此时会弹出进度显示条，表示正在求解，当求解完成后进度条自动消失。
Step4：选择Outline（分析树）中Solution（A6）下的Total Deformation（总变形），如图5-49所示。
图5-48 快捷菜单
图5-49 温度分布
Step5：单击Solution选项，然后选择mat3材料的几何体并单击右键，在弹出的快捷菜单中选择Hide Body（F9）命令，如图5-50所示，则mat3几何将被隐藏，如图5-51所示。
(www.chuimin.cn)

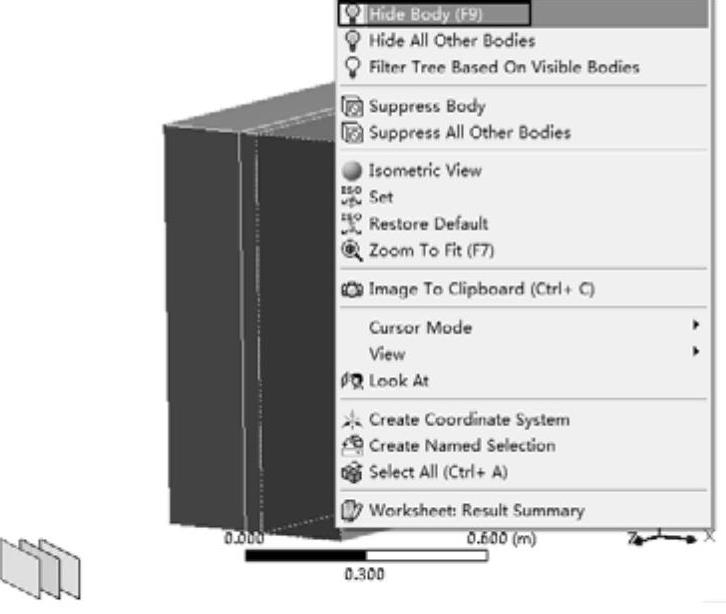

图5-50 在快捷菜单中选择命令
图5-51 mat3几何被隐藏
Step6：如图5-52所示，单击工具栏中的面选择工具，选择当前状态下X轴坐标最大位置出的面，然后选择Thermal→Temperature命令。
Step7：经过计算可以看出此面的温度为215.84℃，如图5-53所示。
图5-52 菜单
图5-53 温度显示
Step8：以同样的操作方法查看几何表面热流密度，如图5-54所示。
