Workbench17.0热力学分析材料库添加完毕
【摘要】：图4-46 材料参数设置界面图4-47 材料参数设置界面Step3：在Engineering Data Sources表中选择A3栏General Materials，然后单击Outline of General Materials表中A4栏Aluminum Alloy（铝合金）后的B4栏的（添加），此时在C4栏中会显示标识，如图4-48所示，标识材料添加成功。图4-48 添加材料Step4：同Step2，在界面的空白处单击鼠标右键，在弹出的快捷菜单中选择Engineering Data Sources，返回到初始界面中。图4-49 材料属性窗口Step6：单击工具栏中的按钮，返回到Workbench主界面，材料库添加完毕。
Step1：双击项目A中的A2：Engineering Data项，进入图4-46所示的材料参数设置界面，在该界面下即可进行材料参数设置。

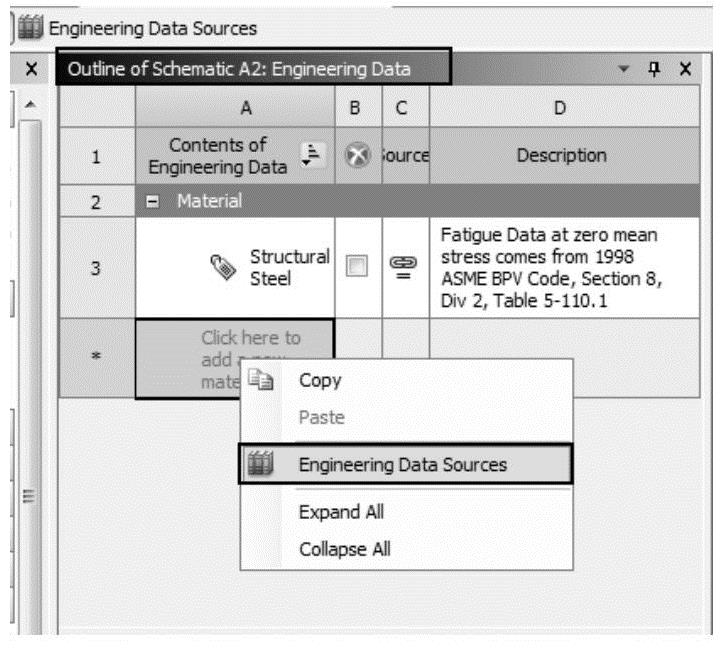

Step2：在界面的空白处单击鼠标右键，弹出快捷菜单中选择Engineering Data Sources（工程数据源），此时的界面会变为如图4-47所示。原界面窗口中的Outline of Schematic B2：Engineering Data消失，代之以Engineering Data Sources及Outline of Genera lMaterials。
图4-46 材料参数设置界面（1）
图4-47 材料参数设置界面（2）

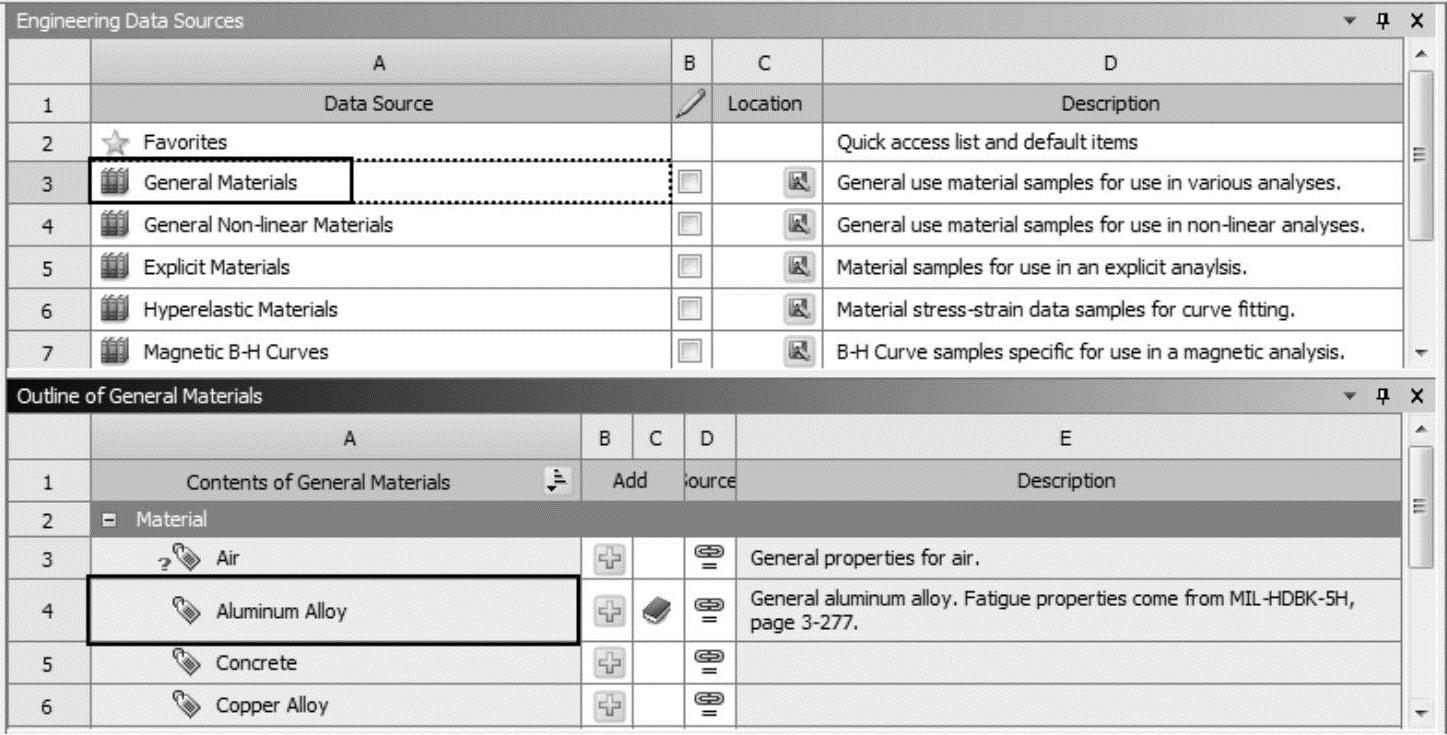

Step3：在Engineering Data Sources表中选择A3栏General Materials，然后单击Outline of General Materials表中A4栏Aluminum Alloy（铝合金）后的B4栏的
（添加），此时在C4栏中会显示
（使用中的）标识，如图4-48所示，标识材料添加成功。
(www.chuimin.cn)
图4-48 添加材料
Step4：同Step2，在界面的空白处单击鼠标右键，在弹出的快捷菜单中选择Engineering Data Sources（工程数据源），返回到初始界面中。

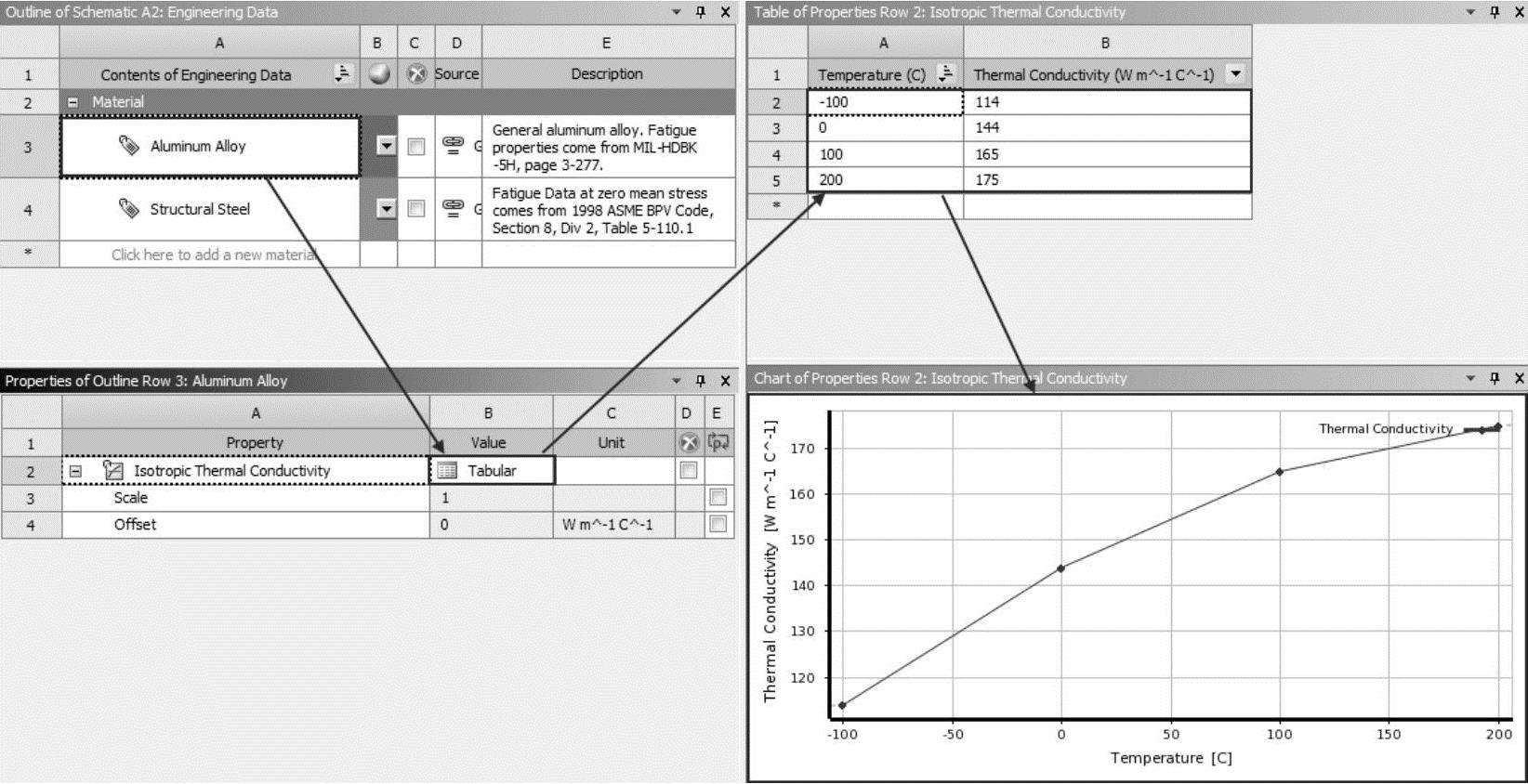

Step5：根据实际工程材料的特性，在Properties of Outline Row4：Aluminum Alloy表中可以修改材料的特性，如图4-49所示，本实例采用的是默认值。
提示：用户也可以通过在Engineering Data窗口中自行创建新材料添加到模型库中，这在后面的讲解中会有涉及，本实例不介绍。
图4-49 材料属性窗口
