PCIExpressRate-Based流量控制简介
【摘要】：图9-3 Rate-based流量控制机制假设Node 1与Node 2之间共存在5个VC，即在链路1的两端设置了5组缓存。采用Rate-Based流量控制机制可以有效解决“可预知带宽”的数据传递。因为Rate-Based流量控制的实时性较弱，当一个VC需要瞬间传递大量报文时，Rate-Bsed机制不能及时地为这条VC提供足够的数据传送率；而当一个VC拥塞时，也不能及时地降低数据传送率。因此使用Rate-Based机制并不能满足网络上突发数据传送的需要，此时需要使用Credit-Based机制对流量进行控制。
Rated-Based机制适合“可预知带宽”的数据传递方式，而Credit-Based机制更加适合“突发数据传送”。下面将以图9-3所示的实例简单介绍Rate-Based机制。

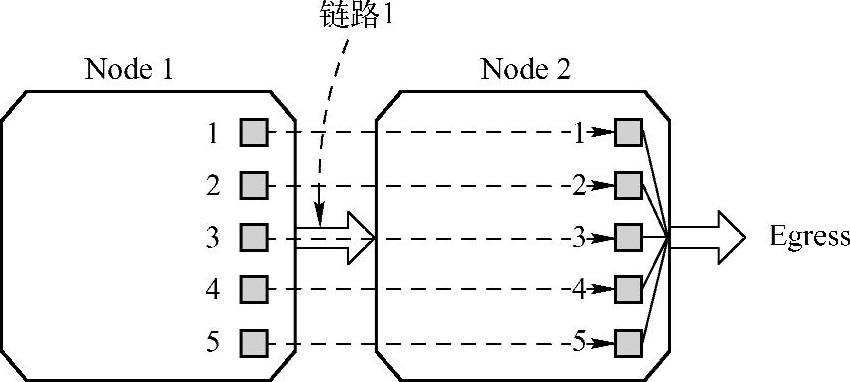

图9-3 Rate-based流量控制机制
假设Node 1与Node 2之间共存在5个VC，即在链路1的两端设置了5组缓存。而这5个VC共享一个物理通路，即链路1。为方便起见，假设链路1的带宽为1，而在系统初始化时，将VC1～5可以使用的带宽BCVC都设为1/4（即Rate值为1/4），而且每一个VC使用的最大数据传送率不能超过BCVC。
在某些情况下，由于在Node 1中，每个VC的BCVC最大值为1/4，因此Node 1可以向Node 2发送的数据带宽总和为5/4，大于链路1所能提供的峰值带宽，因此链路1将可能成为瓶颈，从而造成网络拥塞。此时来自Node 1的数据报文必然会阻塞在各自VC的发送缓冲中，并可能出现报文重传现象。
Rete-Based机制使用“自适应”调解的办法有效防止了这种网络拥塞。Rate-Based机制规定每一个VC在发送一定数量的报文后，将主动地将相应VC的Rate调整为Rate减去ADR（Additive Decrease Rate），直到Rate等于MCR（Minimum Cell Rate）[60]；当Node 2的Egress端口并不拥塞时，Node 2将向Node 1的对应VC发出正向反馈，通知该VC可以适当提高数据传送率，当Node 1的VC收到这个正向反馈后，将更新其BCVC。(www.chuimin.cn)
假设在本例中MCR为x，当链路1严重拥塞时，Node 2不会向Node 1的所有VC发出正向反馈，最终Node 1所有VC的Rate都将降为MCR，此时Node 1将不会向Node 2发送过多的数据报文；当链路1并不拥塞时，Node 2将向Node 1的相应VC发出正反馈，通知Node 1可以适当提高数据报文的数据传送率。
Rate-Based流量控制机制可以使用漏桶（Leaky Bucket）算法或者令牌桶（Token Buck-et）算法实现。使用令牌桶算法时，一个设备至少具有MCR个令牌，这个设备每发送一定数量的报文后，将令牌减少ADR个，但是总令牌数不低于MCR。当这个设备收到下游设备的正反馈时，将增加令牌数。
采用Rate-Based流量控制机制可以有效解决“可预知带宽”的数据传递。比如Node 1向Node 2发送音频或者视频数据，这些音视频数据占用的数据带宽基本恒定，因此使用这种方法可以保证这类数据报文的流畅传递。
而对于多数长度“不可预知”的突发数据传递，该机制并不能完全适用。因为Rate-Based流量控制的实时性较弱，当一个VC需要瞬间传递大量报文时，Rate-Bsed机制不能及时地为这条VC提供足够的数据传送率；而当一个VC拥塞时，也不能及时地降低数据传送率。因此使用Rate-Based机制并不能满足网络上突发数据传送的需要，此时需要使用Credit-Based机制对流量进行控制。
