Recovery状态是LTSSM状态机的重要状态，其复杂程度超过Configuration状态。该状态可以从L0、L1和L0s状态进入，当PCIe设备进入低功耗状态，需要进行链路重训练时，将经过Recovery状态之后，才能重新进入正常工作状态，第8.3节将讲述如何从L1和L0s状态进入Recovery状态。

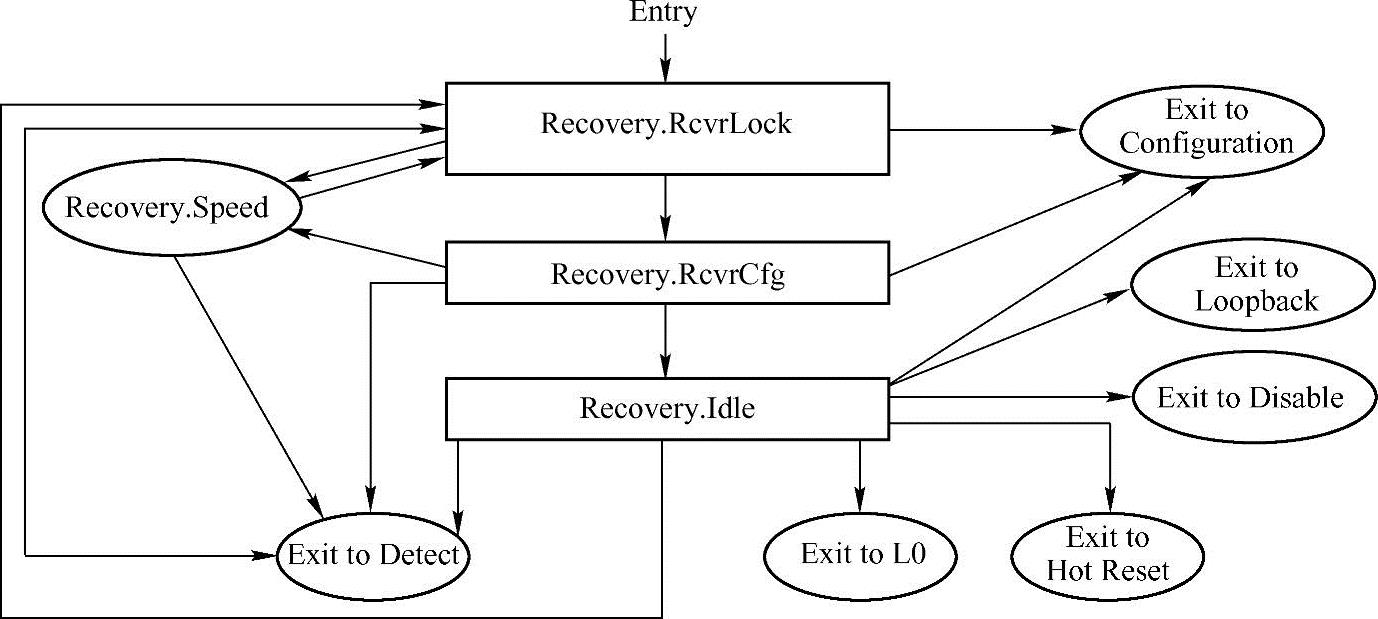

Recovery状态机如图8-10所示，该状态机由Recovery.RcvrLock、Recovery.Speed、Recov-ery.RcvrCfg和Recovery.Idle共四个子状态组成。

1.从L0状态进入到Recovery状态

当PCIe设备工作在L0状态时，出现以下情况时，将进入Recovery状态。

（1）更改数据传送率

PCIe设备需要改变数据传送率时，将进入Recovery状态。在Configuration状态中，PCIe链路两端设备记录了“当前PCIe设备能够支持的数据传送率”，如果两端设备都支持大于2.5GT/s的数据传送率，可以从L0状态进入Recovery状态。

在PCIe设备中存在两个状态位。其中directed_speed_change位为1时，表示PCIe设备希望更改数据传送率，而changed_speed_recovery位为1时表示PCIe链路已经完成数据传送率的更改。

图8-10 Recovery状态机

当数据链路层处于DL_Active状态时，系统软件可以置directed_speed_change位为1，同时复位changed_speed_recovery位为0，随后该设备将进入Recovery状态。值得注意的是PCIe链路的两端设备需要同时改变directed_speed_change和changed_speed_recovery位。

（2）更改链路宽度

PCIe设备在Configuration状态时，如果设置upconfigure_capable状态位为1，可以更改链路宽度。此时该设备需要从L0状态进入Recovery状态，之后才能进行该操作。

（3）已配置完毕的Lane中收到TS1或者TS2序列。

（4）检测或者推断出对端设备处于Idle状态。

当PCIe设备检测到对端处于Idle状态时，将有可能进入Recovery状态。此处的Idle状态由两部分内容组成，一个通过硬件检测对端设备的发送逻辑TX是否处于“Electrical Idle”状态；另一个通过逻辑推断对端设备的发送逻辑是否处于Logical Idle状态。

在正常情况下，发送逻辑TX在进入Electrical Idle状态时，需要发送EIOS序列。如果对端的接收逻辑RX检测到PCIe链路实际上已经进入Idle状态，但是并没有收到EIOS序列时，将认为PCIe链路出现某种故障，PCIe总线并没有规定在这种情况下，PCIe设备是进入Recovery状态还是继续保持在L0状态中，但是在多数实现中，都将进入Recovery状态。

值得注意的是，一个PCIe设备进入Recovery状态之后，将向对端发送TS1序列，而对端设备收到这个TS1序列后，也将从L0状态进入Recovery状态。因此在PCIe链路中，当一端设备进入Recovery状态后，对端设备也将进入该状态。

2.Recovery.RcvrLock状态

PCIe设备进入Recovery状态时，将首先到达Recovery.RcvrLock状态。PCIe设备进入该状态时将连续向对端“已配置完毕的Lane”发送TS1序列，该序列的Link和Lane Number为之前在Configuration状态中设置的值。

如果directed_speed_change位为1时，发送的TS1序列的speed_change位也将设置为1。PCIe设备如果在Recovery.RcvrLock状态时，收到speed_change位为1的TS1序列时，该设备的directed_speed_change位也将改变为1。(www.chuimin.cn)

下文以一个实例说明speed_change位和directed_speed_change位的作用。假设在一条PCIe链路上连接了两个设备，EP A和Switch的下游端口B，而且这两个设备的工作状态的初始值为L0。

如果EP A希望进入Recovery状态改变数据传送率，则置directed_speed_change位为1，随后进入Recovery.RcvLock状态，同时向端口B发送speed_change位为1的TS1序列。

而当端口B处于L0状态时，收到这个TS1序列后，并不会检测speed_change位，而直接进入Recovery状态。然后向EP A发送若干个speed_change位为0的TS1序列，因为此时端口B的directed_speed_change位为0。

当端口B收到“8个连续”的从EP A发来的“speed_change位为1”的TS1序列（还包括EP A支持的数据传送率种类）之后，directed_speed_change位将置为1，然后再向EP A发送“speed_change位为1”的TS1序列。值得注意的是，在上述实例中，端口B在Re-covery.RcvLock状态将发送两种不同的TS1序列，一种序列的speed_change位为0，而另一种序列的speed_change位为1。

PCIe设备连续发送TS1序列的同时，将通过其接收逻辑RX检测，是否收到8个连续的TS1或者TS2序列，是否这些序列使用的Link和Lane Number与该设备发送的值相同，而且这些序列的speed_change位是否与directed_speed_change位相同。如果检测成功，该设备将进入Recovery.RcvrCfg状态。在该状态中，PCIe设备将重新获得Bit/Symbol Lock，并处理不同Lane之间的Skew，这也是该状态位被命名为“Lock”的原因。

PCIe设备还可以从该状态直接进入Recovery.Speed BFQ状态，如果当前PCIe链路已经工作在大于2.5GT/s的数据传送率，但是并不能稳定工作（并没有正确获得Bit/Symbol Lock），此时需要进入Recovery.Speed状态，将数据传送率更改为2.5GT/s。PCIe设备还可以从该状态进入Configuration或者Detect状态。本节对此不做详细介绍。

3.Recovery.RcvrCfg状态

PCIe设备进入Recovery.RcvrCfg状态后，将向对端发送TS2序列，该序列的Link和Lane Number为之前在Configuration状态设置的值。如果directed_speed_change位为1时，该序列的speed_change位也必须为1。发送这些TS2序列的主要目的是进一步确认Recover-y.RcvrLock状态使用TS1序列所获得的结果。

之后PCIe设备通过其接收逻辑RX检测，是否收到了8个连续的TS2序列，这些序列使用的Link和Lane Number与该设备发送的值是否相同，而且这些序列的speed_change位是否与directed_speed_change位相同。

如果检测成功，PCIe设备将根据TS2序列中的speed_change位决定进入Recovery.Speed状态，还是Recovery.Idle状态。

如果该PCIe设备能够支持的数据传送率与接收的TS2序列中的数据传送率重合，比如都支持5GT/s的数据传送率，而且speed_change位为1时，将进入Recovery.Speed状态，PCIe设备从Recovery.RcvrCfg状态迁移到Recovery.Speed状态还有一个补充条件，即接收到第一个TS2序列后，至少向对端发送32个连续的TS2序列。

如果Speed_change位为0时，将进入Recovery.Idle状态，PCIe设备从Recovery.RcvrCfg状态迁移到Recovery.Idle状态还有一个补充条件，即从接收到第一个TS2序列后，向对端发送16个连续的TS2序列。

如果在Recovery.RcvrLock状态中，PCIe设备没有处理不同Lane之间的Skew，在该状态中，PCIe设备可以处理不同Lane之间的Skew。PCIe设备还可以从该状态进入Configuration或者Detect状态。本节对此不做详细介绍。

4.Recovery.Speed状态

PCIe设备进入该状态时，如果使用的数据传送率为2.5GT/s，则其发送逻辑TX需要发送1个EIOS序列，然后进入Electrical Idle状态；如果使用的数据传送率为5.0GT/s，则其发送逻辑TX需要发送2个EIOS序列，然后进入Electrical Idle状态。此时该PCIe设备需要等待其接收逻辑RX也进入Electrical Idle状态，才能进一步工作。接收逻辑检测对端发送逻辑TX是否处于Electrical Idle状态，使用的方法如第8.1.2节所示。

当PCIe设备的发送与接收逻辑都进入到Electrical Idle状态后，至少需要等待800ns判断PCIe链路两端是否成功完成数据传送率的协商，或者等待1ms判断协商是否成功。协商成功后successful_speed_negotiation位被置为1，否则将置0。

如果协商成功，PCIe设备将置directed_speed_change位为0，然后从该状态回到Recov-ery.RcvrLock状态。值得注意的是在Recovery.Speed状态并不发送PLP检查新的数据传送率是否能够使用。而在Recovery.RcvrLock状态中，通过TS1序列判断对端设备是否能够获得Bit/Symbol Lock，确定新的数据传送率是否正常工作。如果不能正常工作，该设备还将从Recovery.RcvrLock状态回到Recovery.Speed状态，将数据传送率降低为2.5GT/s后，再次回到Recovery.RcvrLock状态。

5.Recovery.Idle状态

PCIe链路进入Recovery.Idle状态后，将连续向对端发送Idle序列，当接收逻辑RX的所有可用Lane收到8个连续的Idle序列，而且发送逻辑TX发送了16个Idle序列后，将进入L0状态，完成链路训练或者重训练过程；否则将视情况进入Disabled、Loopback、Hot Re-set、Configuration和Detect状态，本节对Recovery.Idle进入这些状态不做详细分析。
