PCIExpress组成结构揭秘
【摘要】：数据链路层使用ACK/NAK协议发送和接收TLP，由发送部件和接收部件组成。图7-1 数据链路层的拓扑结构实际上每个PCIe设备的数据链路层都含有发送部件和接收部件。图7-2 数据链路层TLP的格式数据链路层使用ACK/NAK协议保证TLP的正确传送，ACK/NAK协议是一种滑动窗口协议，该协议的详细介绍见第7.2节。源设备的数据链路层根据来自目标设备的ACK/NAK DLLP报文决定是重发这些TLP，还是清除保存在Replay Buffer中的TLP。
数据链路层使用ACK/NAK协议发送和接收TLP，由发送部件和接收部件组成。其中发送部件由Replay Buffer、ACK/NAK DLLP接收逻辑和TLP发送逻辑组成；而接收部件由“Error Check”逻辑、ACK/NAK发送逻辑和TLP接收逻辑组成。数据链路层的拓扑结构如图7-1所示。在该图中含有两个PCIe设备，分别为Device A和Device B，使用的PCIe链路为Device A的发送链路，同时也为Device B的接收链路。
图7-1 数据链路层的拓扑结构
实际上每个PCIe设备的数据链路层都含有发送部件和接收部件。而上图为简化起见，仅含有Device A的发送部件和Device B的接收部件，即Device A发送链路两端使用的两个部件。Device A和Device B也具有接收部件和发送部件，这两个部件由Device B的发送链路使用，Device B发送链路的工作原理与Device A类似，本节对此不做详细介绍。
当PCIe设备进行数据传递时，首先在事务层中产生TLP，然后通过事务层将这个TLP发送给数据链路层，数据链路层将这个TLP加上Sequence前缀和LCRC后缀后，首先将这个TLP放入到Replay Buffer中，然后再发送到物理层。
目标设备（Device B）从物理层接收TLP时，将首先获得带前后缀的TLP，该TLP经过数据链路层传递给事务层时，将被去掉Sequence前缀和LCRC后缀。在数据链路层中，TLP的格式如图7-2所示。
(https://www.chuimin.cn)

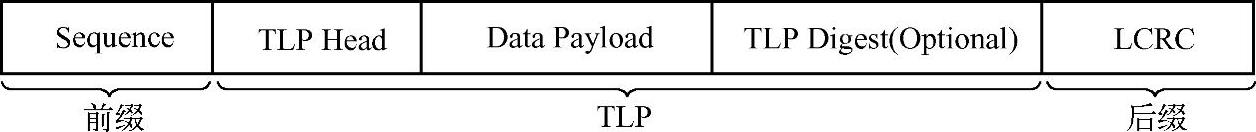

图7-2 数据链路层TLP的格式
数据链路层使用ACK/NAK协议保证TLP的正确传送，ACK/NAK协议是一种滑动窗口协议，该协议的详细介绍见第7.2节。其中Sequence前缀存放当前TLP的序列号，滑动窗口协议需要使用这个序列号。该序列号可以循环使用，但在同一个时间段内，一条PCIe链路不能含有Sequence前缀相同的多个TLP。而LCRC后缀存放当前TLP的校验和。
PCIe总线的数据链路层使用Replay Buffer[29]和Error Check部件共同保证数据传送的可靠性和完整性。来自事务层的TLP首先暂存在Replay Buffer中，然后发送到目标设备。源设备的数据链路层根据来自目标设备的ACK/NAK DLLP报文决定是重发这些TLP，还是清除保存在Replay Buffer中的TLP。
Replay Buffer的大小决定了事务层可以暂存在数据链路层的报文数，Replay Buffer的容量越大，在PCIe设备发送流水线中容纳的报文越多，从而也容易保证流水线不会因为发送部件出现underrun而中断，但是Replay Buffer的容量越大，占用的系统资源也越多，从而影响PCIe设备的功耗。在一个实际应用中，芯片设计者需要根据PCIe链路的延时确定数据链路层Replay Buffer的大小，在第12.4.1节中将进一步介绍Replay Buffer的大小与PCIe链路延时间的关系。
在PCIe设备的数据链路层中，还含有一个Error Check单元。PCIe设备使用Error Check单元检查接收到的TLP，并决定如何向对端设备进行报文回应。如果TLP被正确接收，PCIe设备将向对端设备发送ACK DLLP[30]；如果TLP没有被正确接收，PCIe设备将向对端设备发送NAK DLLP。
除了ACK/NAK DLLP之外，数据链路层还定义了一系列数据链路层报文DLLP，以保证PCIe链路的正常工作。这些DLLP都产生于数据链路层，并终止于数据链路层，并不会传送到事务层。有关DLLP格式的详细描述见第7.1.3节。
