当TLP的TH位为1时，表示在当前TLP中包含Processing Hint字段，PH字段由PCIe V2.1总线规范引入。该字段的引入可以使目标设备根据源设备对数据的使用情况，合理地安排数据缓冲，从而降低PCIe设备的访问延时，并最大化地利用PCIe设备中的数据缓冲。

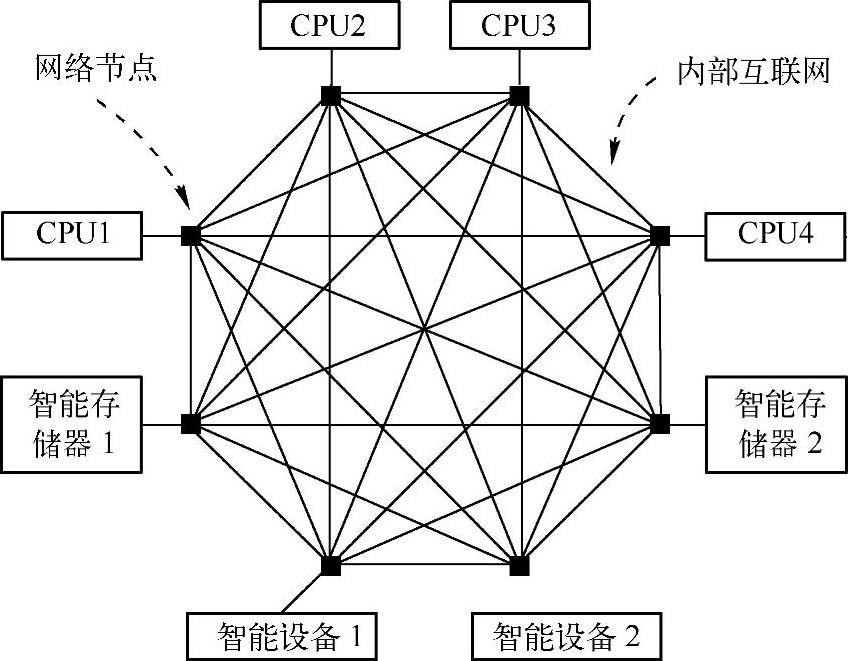

Processing Hint字段的产生与智能设备的大量涌现密切相关。在智能设备中，含有一个运算能力相当强的处理器。智能设备与处理器之间的数据交换，实质上等效于两个处理器系统之间的数据传递。有些智能设备，如在显卡中使用的GPU（Graphic Processing Unit）和GP-GPU（Gerneral Purpose GPU）的处理能力甚至超过多数通用处理器。智能设备与处理器系统可以采用图6-14所示的拓扑结构连接。

图6-14 智能外设与处理器系统的连接

在这种处理器系统中，内部互连网络处于核心地位，上图所示的网络是一个理想的全互连结构。在这种互连结构中，处理器、存储器和智能设备与网络节点相连。在这种结构中，在网络节点上连接的设备都含有一个处理器，包括存储器。

当智能设备与处理器进行通信时，如果能够预知数据的使用情况，无疑能够减低数据的访问延时。如智能设备1将一组数据写入智能存储器1之后，如果这个智能存储器1能够预测这组数据将很快被再次使用，则可以将这组数据放入到高速缓冲中，而不必放入低速缓冲中。当这组数据被再次使用时，智能存储器1可以很快将数据从高速缓冲中读出，从而缩短了访问延时。

PCIe总线引入了PH字段的主要目的是为了加速外部设备访问主存储器，即DMA操作，同时也兼顾SMP处理器系统对PCIe设备的访问。但是PH字段仍然没有完全包含上述模型的所有内容，因为在上述模型中，智能存储器是独立与PCIe体系结构的RC的，而且智能外设之间具有独立连接通路，在这种模型中，芯片内部的互连网络是真正的设计核心。目前在P4080处理器和Boxboro-EX处理器系统中，具有全互连网络结构。

1.PH字段

PCIe总线使用PH字段，使智能设备或者处理器提前预知数据的使用方法。PH字段仅在与存储器访问相关的TLP中出现，该字段由两位组成，在TLP中的位置如图6-8所示，其详细说明如表6-8所示。

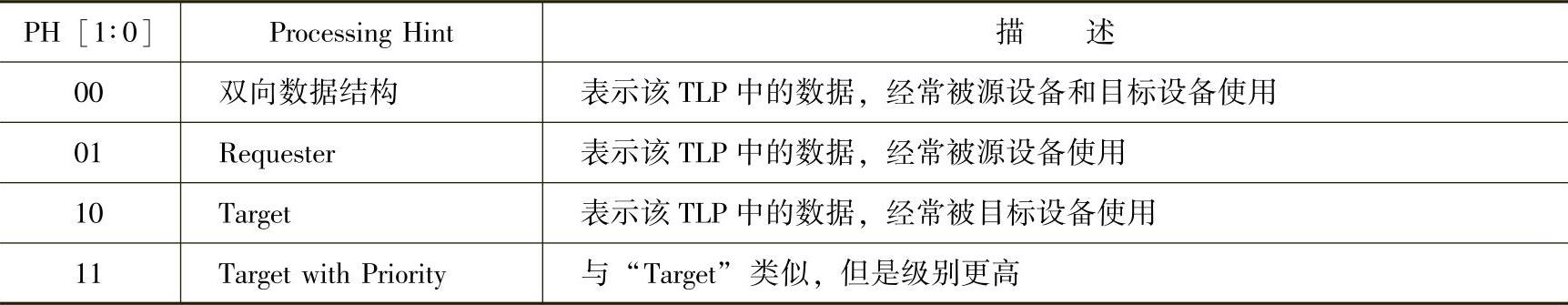

表6-8 PH字段

当PH[1∶0]为0b01时，表示TLP中的数据经常被设备使用，包括以下四种类型。

●DWDW（Device Write after Device Write）。外部设备对一段数据进行写操作后，很快还会再次进行写操作。

●DWDR（Device Read after Device Write）。外部设备对一段数据进行写操作后，很快还会对这段数据进行读操作。

●DRDW（Device Write after Device Read）。外部设备对一段数据进行读操作后，很快还会对这段数据进行写操作。

●DRDR（Device Read after Device Read）。外部设备对一段数据进行读操作后，很快还会再次进行读操作。

当PH[1∶0]为0b10时，表示TLP中的数据经常被目标设备使用，包括以下两种类型。在进行DMA操作时，HOST处理器为目标设备，本节也以此为例说明PH字段的使用规则。

●DWHR（Host Read after Device Write）。外部设备对一段数据进行写操作后，Host处理器将很快读取这段数据。(www.chuimin.cn)

●HWDR（Device Read after Host Write）。Host处理器对一段数据进行写操作后，外部设备将很快读取这段数据。

2.Steering Tag

通过上文对PH字段的描述，可以发现PH字段提供的Processing Hint控制能力较弱，仅是一个粗颗粒的控制机制。为此PCIe总线规范提供了一个16位的ST（Steering Tag）字段，目标设备通过TLP中的Steering Tag字段可以获得较为详细的信息。

当TH位有效时，存储器写请求TLP的Tag字段被重新定义为ST[7∶0]字段，因为存储器写请求并不需要Tag字段；而对于存储器读请求TLP，TH位有效时DW BE字段被重新定义为ST[7∶0]字段，由于一些存储器读请求TLP仍然需要使用DW BE字段处理对界，因此ST字段只能应用于不需要对界的存储器读请求TLP。

当TH位有效时，这些“不需要对界”的存储器读请求TLP，将使用默认的DW BE值。如果该存储器读请求TLP的Length字段为1时，First DW BE字段的默认值为0b1111，而Last DW BE字段的默认值为0b0000；如果Le ngth字段不为1，First和Last DW BE的默认值都为0b1111。

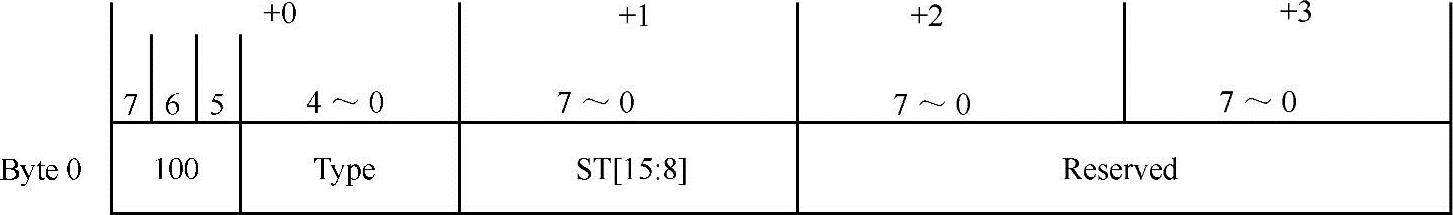

TLP还可以支持ST[15∶8]字段，该字段是ST的扩展字段。如果一个TLP需要使用ST[15∶8]字段，必须使用TLP Prefix，因为在TLP头中已经没有足够的空间放置这些字段。该TLP Prefix也被称为TPH TLP Prefix，其格式如图6-15所示。

图6-15 TPH TLP Prefix格式

如上图所示，在TPH TLP Prefix的Byte 1中存放ST[15∶8]字段。在PCIe总线中，ST[15∶8]字段是可选的，实际上整个ST字段都是可选的。TPH Requester Capability结构使用ST Mode Sele ct字段定义了ST字段的三种使用模式。

●当该字段为0b000时，表示当前PCIe设备不支持ST字段，此时TLP的ST字段为全0。

●当该字段为0b001时，表示ST模式为“Interrupt Vector Mode”。此时TLP的ST字段由MSI/MSI-X的中断向量号确定。

●当该字段为0b010时，表示ST字段由PCIe设备决定。

PCIe设备可以根据TLP的属性，决定ST字段的值，为此在一个PCIe设备中，将使用ST表，存放这个设备使用的所有ST字段。这个ST表可以存放在TPH Requester Capability结构中，也可以存放在MSI-X表中。实际上ST表的存放位置并不重要，只要PCIe设备能够根据发出的TLP类型，选择合适的ST字段即可。

目前尚无支持ST字段的PCIe设备，这些PCIe设备发出的TLP中都不包含ST字段。而从PCIe总线规范V2.1中，可以发现MSI/MSI-X中断请求可以使用ST字段，当PCIe设备使用MSI或者MSI-X中断请求时，可以根据中断向量的不同，从ST表中MSI报文^[26]选择合适的ST字段，然后再发向处理器系统。处理器系统收到这个MSI报文后，可以根据ST字段的不同，分别处理PCIe设备发出的中断请求。

综上所述，ST字段的主要目的是细分TLP的属性，处理器系统可以使用该字段优化数据缓冲，减小数据访问延时。ST字段的支持需要多个PCIe设备共同参与。如EP进行DMA写操作时，数据将发向RC，RC和EP都需要具有解释这个TLP所携带的ST字段的能力。

因此处理器系统在初始化PCIe设备时，需要合理地设置该设备的ST表。目前尚无支持TPH位和ST字段的PCIe设备，但是这种方法可以有效降低PCIe设备访问存储器，以及PCIe设备间数据访问的延时，从而提高PCIe链路的利用率。
